HUR MAN SJÄLV GÖR EN STOPPKONDENSATOR
AV O. BERGENDAHL.
Som bekant kan man ej utan vidare använda
ljusledningen som antenn, utan man måste ha en
stoppkondensator. Då den i handeln betingar ett
jämförelsevis högt pris, är det ju lämpligare
att själv göra sig en, allrahelst som den är både
lättgjord och billig att göra. Här nedan en liten
beskrivning på en effektiv dylik.
Den består av en över- och en underplatta, tre tunna
mässingplåtar med kontaktarmar, fyra glimmerskivor
och fyra små järnskruvar.
Under- och överplattorna göras av fiberplattor med
dimensionerna 2×60×60 mm. Trä kan också med fördel
användas, men tjockleken bör då tagas större. Då de
äro färdiga böra de överdragas med schellack.
Mässingplåtarna klippas ut ur 0.5 mm tjock mässingplåt
till en dimension 45×65 mm. På längden av varje plåt
utklippes en kontaktarm 10×20 mm, som fig. i visar. På
två utav plåtarna utklippas kontaktarmarna så som
fig. 1 a visar och på en så som fig. 1 b visar. I den
sistnämnda kontaktarmen göres ett hål enl. fig. för
anslutning av ledningstråden till mottagaren.
 |
| Fig. 1 a Fig. 1 b. |
 |

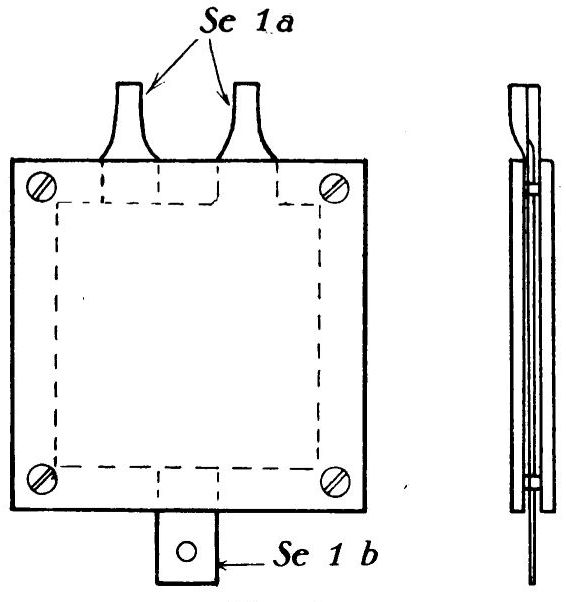

| Fig. 2 |
Glimmerskivorna klippas ut till en dimension
60×60 mm. De böra helst vara 0.08 mm tjocka. Man
får noga tillse, att glimmerskivorna ej flisa sig
eller gå sönder enär de då äro odugliga. När de äro
färdiggjorda schellackeras de och få torka.
Hopsättning: Då allt är klart för hopsättning,
limmar man först fast en glimmerskiva ovanpå
underplattan med schellack. (Obs.! All limning
företages med schellack.) Sedan limmar man fast ena
mässingplåten 1 a ovanpå glimret med kontaktarmen åt
höger. Kontaktarmen skall skjuta 12.5 mm utanför. —
Därefter limmas en glimmerskiva på plåten. Sedan
limmas plåten 1 b ovanpå, men med kontaktarmen åt
motsatt håll.
