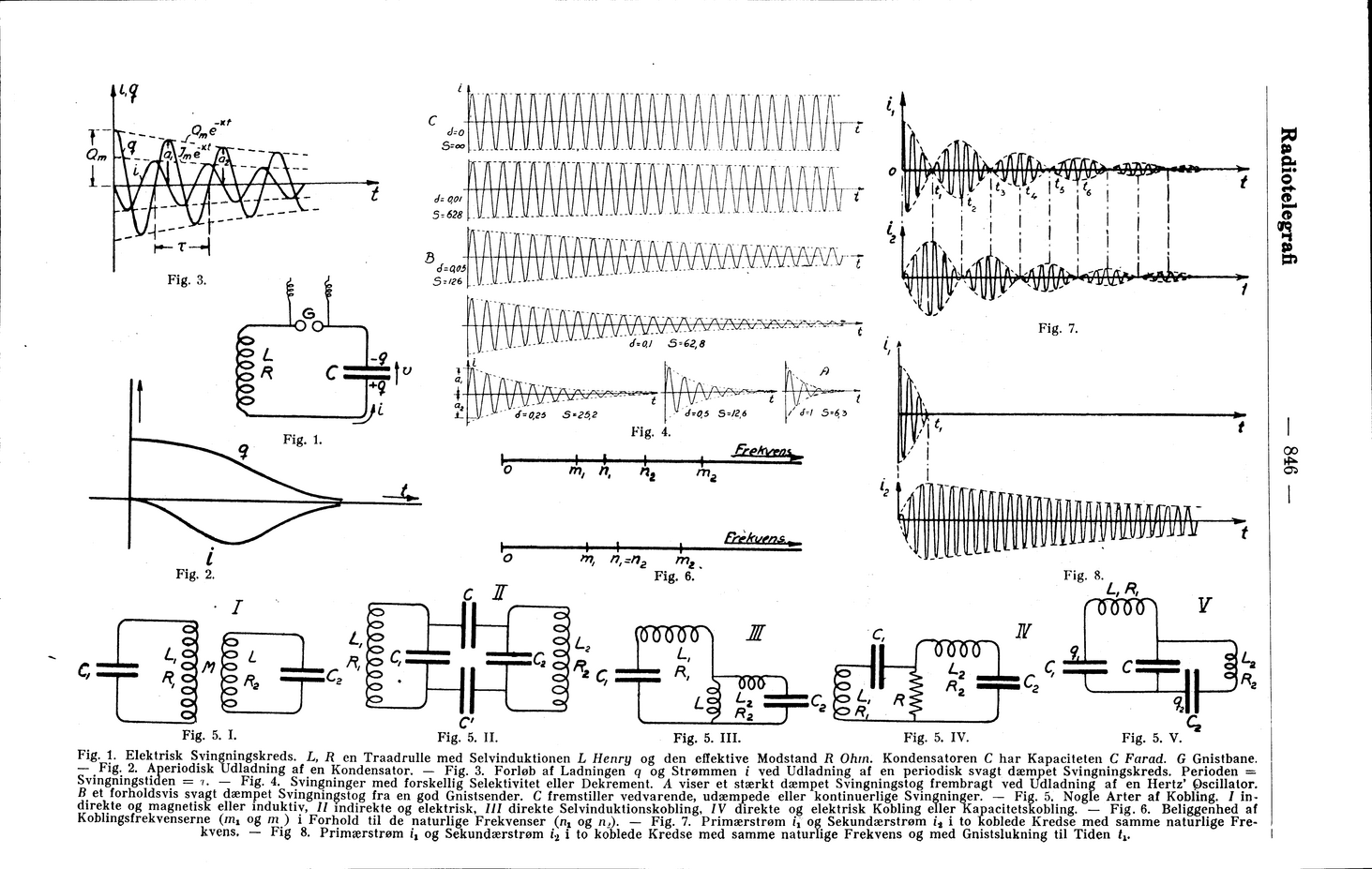

Fig. 1. Elektrisk Svingningskreds. L, R en Traadrulle med Selvinduktionen L Henry og den effektive Modstand R Ohm. Kondensatoren C har Kapaciteten C Farad. G Gnistbane.
— Fig. 2. Aperiodisk Udladning af en Kondensator. — Fig. 3. Forløb af Ladningen q og Strømmen i ved Udladning af en periodisk svagt dæmpet Svingningskreds. Perioden =
Svingningstiden = t. — Fig. 4. Svingninger med forskellig Selektivitet eller Dekrement. A viser et stærkt dæmpet Svingningstog frembragt ved Udladning af en Hertz’ Oscillator.
B et forholdsvis svagt dæmpet Svingningstog fra en god Gnistsender. C fremstiller vedvarende, udæmpede eller kontinuerlige Svingninger. — Fig. 5. Nogle Arter af Kobling. I
indirekte og magnetisk eller induktiv, II indirekte og elektrisk, III direkte Selvinduktionskobling, IV direkte og elektrisk Kobling eller Kapacitetskobling. — Fig. 6. Beliggenhed af
Koblingsfrekvenserne (m1, og m2) i Forhold til de naturlige Frekvenser (n1 og n2). — Fig. 7. Primærstrøm i1, og Sekundærstrøm i2 i to koblede Kredse med samme naturlige
Frekvens, — Fig 8. Primærstrøm i1 og Sekundærstrøm i2 i to koblede Kredse med samme naturlige Frekvens og med Gnistslukning til Tiden t1.
