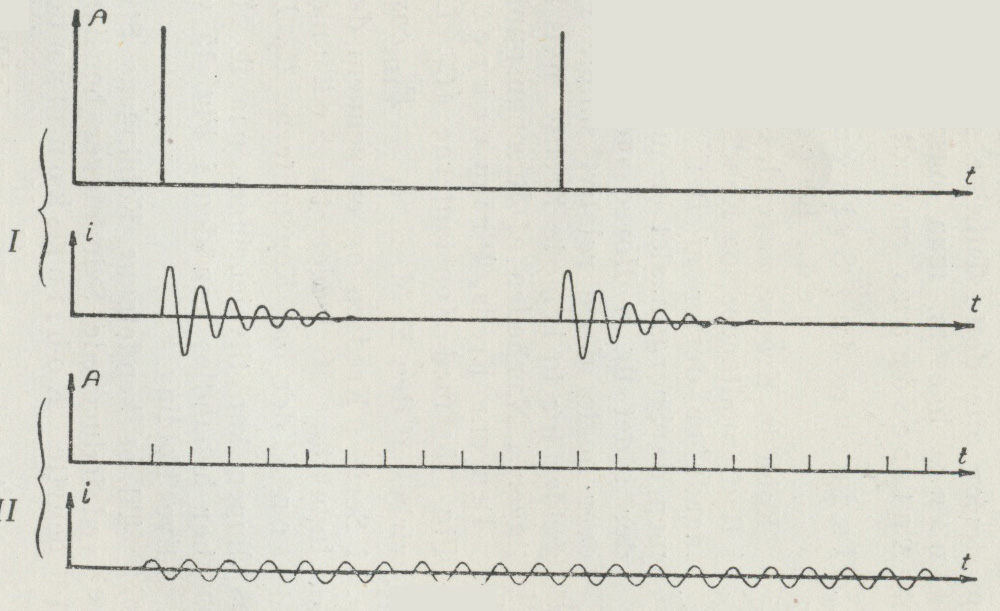

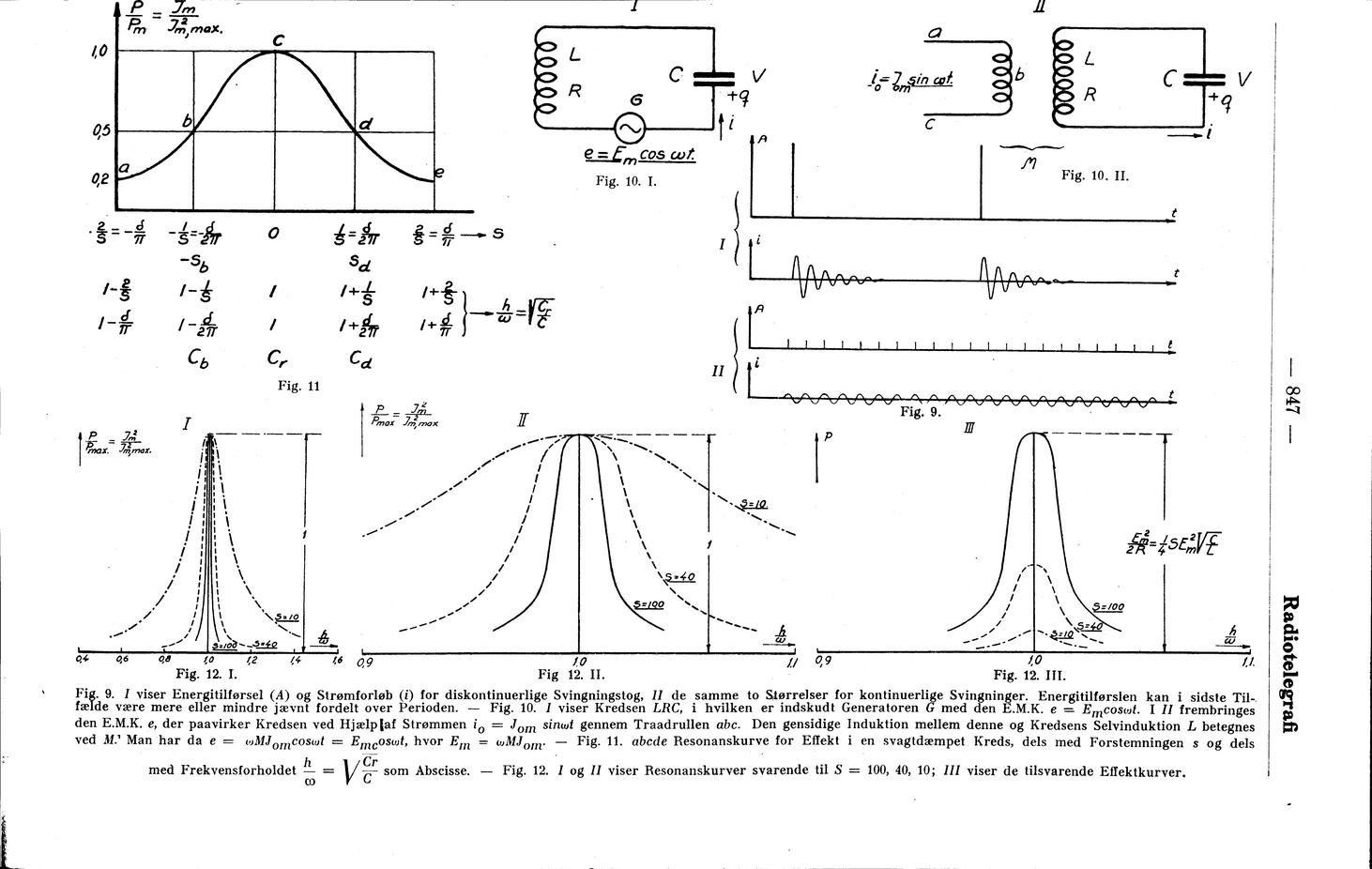

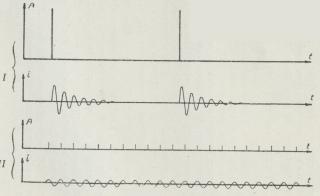

Fig. 9. I viser Energitilførsel (A) og Strømforløb (i) for diskontinuerlige Svingningstog, II de samme to Størrelser for kontinuerlige Svingninger. Energitilførslen kan i sidste
Tilfælde være mere eller mindre jævnt fordelt over Perioden. — Fig. 10. I viser Kredsen LRC, i hvilken er indskudt Generatoren G med den E. M. K. e = Emcosωt. I II frembringes
den E. M. K. e, der paavirker Kredsen ved Hjælp af Strømmen io = Jom sinωt gennem Traadrullen abc. Den gensidige Induktion mellem denne og Kredsens Selvinduktion L betegnes
ved M. Man har da e = ωMJomcosωt = Emcosωt, hvor Em = ωMJom. — Fig. 11. abede Resonanskurve for Effekt i en svagtdæmpet Kreds, dels med Forstemningen s og dels
med Frekvensforholdet h/ω = √Cr/C som Abscisse. — Fig. 12. I og II viser Resonanskurver svarende til S = 100, 40, 10; III viser de tilsvarende Effektkurver.
