RADIOTELEGRAFI. II.

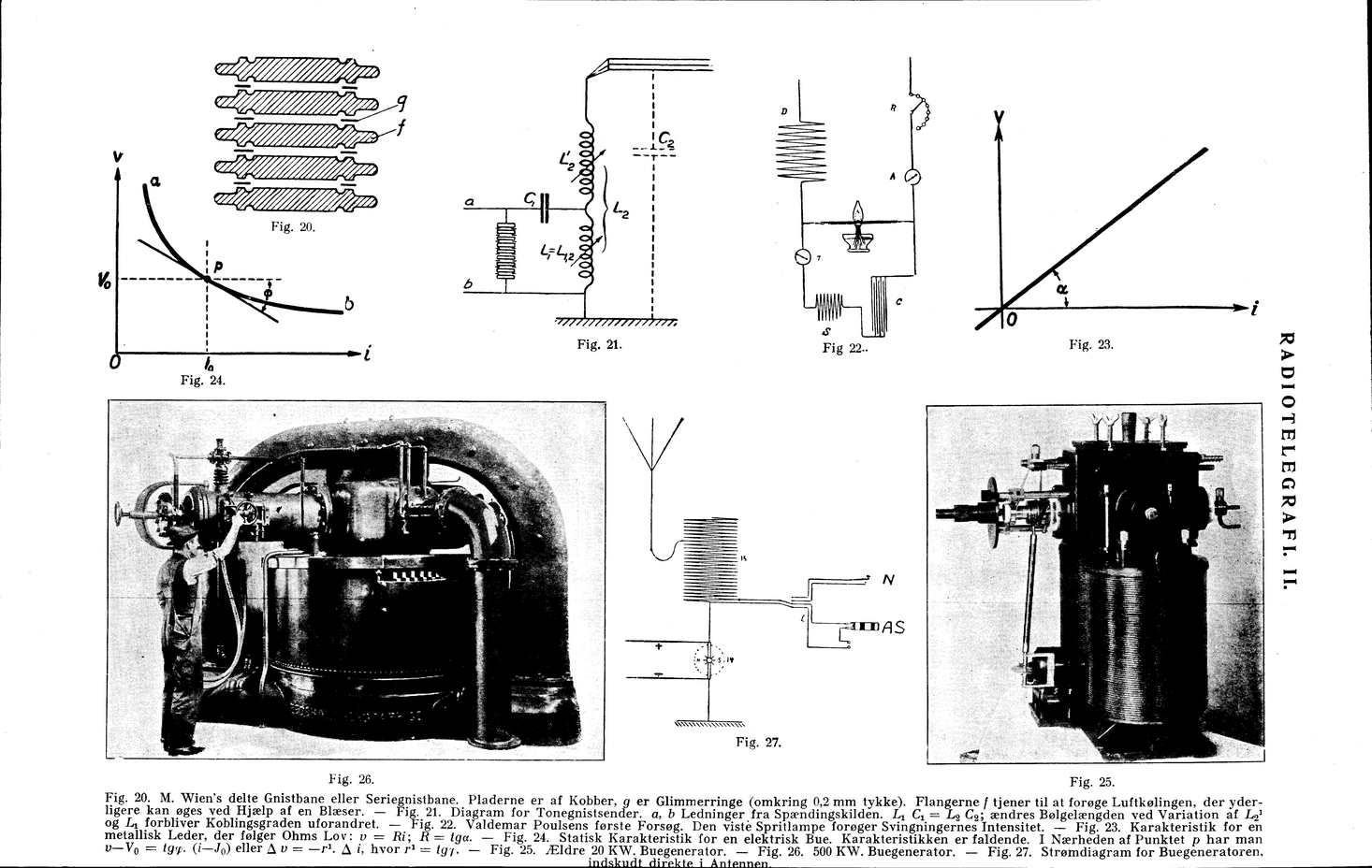

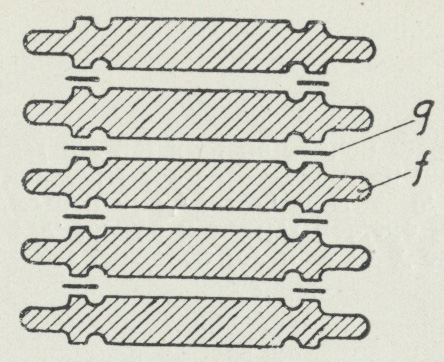

Fig. 20. M. Wien’s delte Gnistbane eller Seriegnistbane. Pladerne er af Kobber, g er Glimmerringe (omkring 0,2 mm tykke). Flangerne f tjener til at forøge Luftkølingen, der
yderligere kan øges ved Hjælp af en Blæser. — Fig. 21. Diagram for Tonegnistsender. a, b Ledninger fra Spændingskilden. L1 C1 = L2 C2; ændres Bølgelængden ved Variation af L2
og L1 forbliver Koblingsgraden uforandret. — Fig. 22. Valdemar Poulsens første Forsøg. Den viste Spritlampe forøger Svingningernes Intensitet. — Fig. 23. Karakteristik for en
metallisk Leder, der følger Ohms Lov: u = Ri; R = tgα. — Fig. 24. Statisk Karakteristik for en elektrisk Bue. Karakteristikken er faldende. I Nærheden af Punktet p har man
vV0 = tgφ. (i—J0) eller Δ = —r1. Δ i, hvor r1 = tgτ — Fig. 25. Ældre 20 KW. Buegenerator. — Fig. 26. 500 KW. Buegenerator. — Fig. 27. Strømdiagram for Buegeneratoren,
indskudt direkte i Antennen.
