RADIOTELEGRAFI. III.

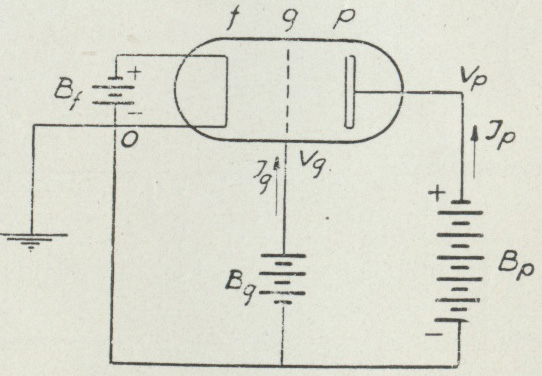

Fig. 28. 3-Elektroderør. Bf Glødebatteriet, der tjener til Opvarmning af Glødetraaden f; Bg Gitterbatteriet, der giver Gitteret Spændingen Vg i Forhold til Glødebatteriets negative
Pol. Bp Plade- eller Anodebatteriet, der giver Pladen Spændingen Vp. Den tilsvarende Pladestrøm er Jp. Gitterspændingen er hyppig negativ, og i saa Fald gaar der ingen Elektroner
over til Gitteret, saaledes at Gitterstrømmen Jg bliver Nul eller i hvert Fald meget ringe. — Fig. 29. Skematisk Fremstilling af Elektronrør med 3 Elektroner. Naar Gitteret er
tilstrækkelig negativt, afbryder det Strømmen gennem Røret. — Fig. 30. Elektronrør, hvis Anode bestaar af en udvendig Kobbercylinder. — Fig 31 2- (Jp Vg) Karakteristikker for
de konstante Pladespændinger Vo, Vo + k og Vo + 2k Volt. k Rørets Voltforstærkningsfaktor. Js Emissions- ell. Mætningsstrømmen (se Termionemission) — Fig 32 Skematisk
Diagram til Belysning af Fremkomsten af Rørets negative Modstand. Efter Tilføjelse af den med punkterede Linier viste Kondensator C fremkommer Diagrammet for en simpel
Rørgenerator, hvis Svingningers Frekvens er bestemt ved den af L og C dannede Svingningskreds. — Fig. 33. Maste- og Antenneanlæg paa Bordeauxstationen. Der findes 8 Stk. 250 m
høje Taarne i en indbyrdes Afstand af 400 m. Antennens Længde er saaledes 1200 m, dens Bredde 400 m. — Fig. 34 Forskellige Typer af Antenner. I. Simple Lufttraade, benyttet af
Marconi i de første Forsøg paa baade Sender og Modtager. IIa og b. T-Antenne med 4 vandrette Traade; sker Tilledningen til den ene Ende af den vandrette Del som antydet ved
Linien xy, kaldes Nettet en L-Antenne III. En Paraply-Antenne. IV. Eksempel paa en Ballon-Antenne. V. Eksempel paa en Antenne til en Flyvemaskine (Todækker) H angiver den
omtrentlige Værdi af den virksomme Højde. (I Fig. 34 V. er den virksomme Højde 2 H). I Stedet for de viste Gnistbaner vil ofte indgaa Traadruller, ved hvis Hjælp Svingningerne
fra en Primærkreds overføres til selve Luftnettet. — Fig. 35. Parabolsk Cylinder som Radiospejl. Antennen A befinder sig i Parablens Brændpunktslinie.
