Del, og 2) Systemet ell. den
bevægelige Del.
Til den faste Del hører: Overrøret med
Støtteben og Sigtemidler, Laaserammen,
Aftrækkerblikket, der bærer de fleste

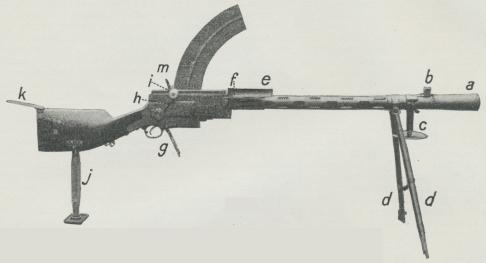

Mekanismedele, og Skæftet. — Overrøret 1 (Fig.
1—3), der omslutter Piben, har fortil en
paaskruet tragtformet Flammeskjuler a
(Fig. 4), et Sigtekorn b, en
Mundingsstøtte c og to Støtteben d; bagtil har
Overrøret Skruehul for Laaserammen 2, et
varmeisoleret Bærehaandtag e, der kan
drejes over til venstre Side, et Viser f,
inddelt for hver 50 m fra 200—2000 m. —
Laaserammen 2 har Styrerender til
Laasestolens Styrelister, i højre Væg et
Bundstykkespor 4 med Render for
Bundstykkets Styretap, i venstre Væg en Udskæring for
Magasintuden og en
Tilbringerklap, der fører Patronerne fra Magasinet over
mod Laasestolen, og fortil forneden
Udkasterskinnen 5 med Anslagsknast for
Udkasterens Hæl. Laaserammen lukkes foroven
af et Laag 3, der drejer sig om et Hængsel
fortil. — Aftrækkerblikket 7, der ved
Krydsskruen er forbundet med Skæftet, fæstes
til Laaserammen ved et Næb fortil forneden og
ved Laaseskruen bagtil foroven. Forneden
i Aftrækkerblikket findes
Udkasterhullet, der lukkes af Udkasterskærmen g,
som under Skydningen aabner sig og viser
skraat nedad og fremad, saaledes at den
dækker Skyttens Haand mod det udkastede
Hylster. Aftrækkerblikkets Vægge er
gennemborede for Sikringen 26 og
Haandtagbolten 8, der paa højre Side bærer
Haandtagarmen h med det rulleformede
Haandtag i. Midt paa Haandtagbolten sidder paa
den cylindriske Del
Slagarmen 10 og paa den
firkantede Del
Rekylarmen 9, paavirkede af
Slagfjeder 28 og Rekylfjeder 27,
der med deres Styretappe har Leje i
Kolbehalsen. Naar Sikringens Greb drejes paa »Sik«,
gaar en Flig paa Sikringen op under Stangen.
Forneden til venstre i Aftrækkerblikket
mærkes Patronførertanden 11.
Aftrækkerapparatets Hoveddele er
Aftrækkerbøjlen 13, Aftrækkeren 14 med
Greb og Aftrækkerfjeder og
Standen 16 med Næb. — Skæftet har en
Udboring med Klomuffe og Spændeskrue til
Fastholdelse af Kolbestøtten j. Denne bestaar
af en dobbelt Skrue med Møtrik paa Midten,
saaledes at man under Skydningen ved at
dreje paa Møtrikken kan forkorte ell. forlænge
Kolbestøtten, til R. faar den rigtige Rejsning.
Bagtil er der til Kolben hængslet en
Skulderbøjle k.
 |
| Fig. 4. |
 |
| Fig. 5. |
