Mikrofonstrømmene mindre afhængige af
Ledningsmodstanden til forsk. beliggende
Abonnenter benyttes ved Centralenergisystemet
Mikrofoner med forholdsvis høj Modstand (100—300
Ohm) og tilsvarende større Batterispænding
(20—24 Volt) i Modsætning til Magnetosystemet,
hvor der med den lavere Batterispænding (2 à
3 Volt) anvendes Mikrofoner med lille
Modstand (30—50 Ohm). T. for Centralenergisystem
findes i mange forsk. Udførelsesformer, hvoraf
Fig. 6 og 7 viser to, der benyttes her i Landet
(sidstnævnte af Statstelefonabonnenter i Kbhvn).
For at spare Betjeningspersonale ved
Hustelefonanlæg, der omfatter flere T.,
indrettes disse ofte saaledes, at samtlige
Ledninger passerer hvert enkelt Apparat, hvorfra
Forbindelsen til en vilkaarlig Ledning kan
indstilles ved Drejning af en Kontaktarm (Fig. 8).
 |

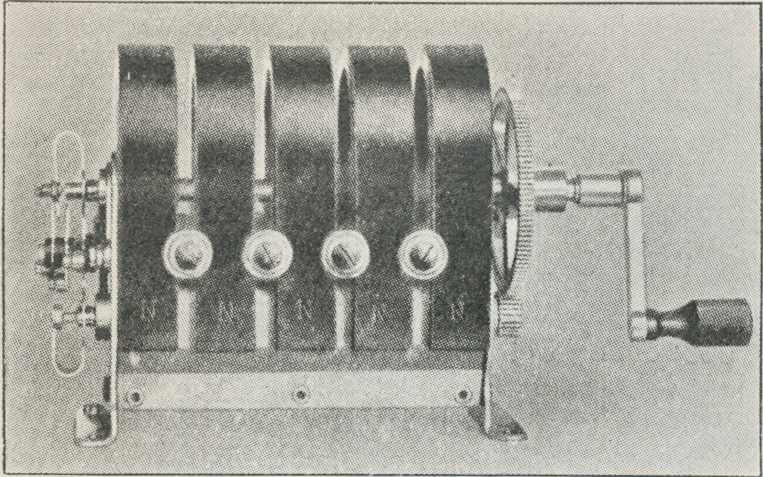

| Fig. 3. Magnetoinduktor. |
 |

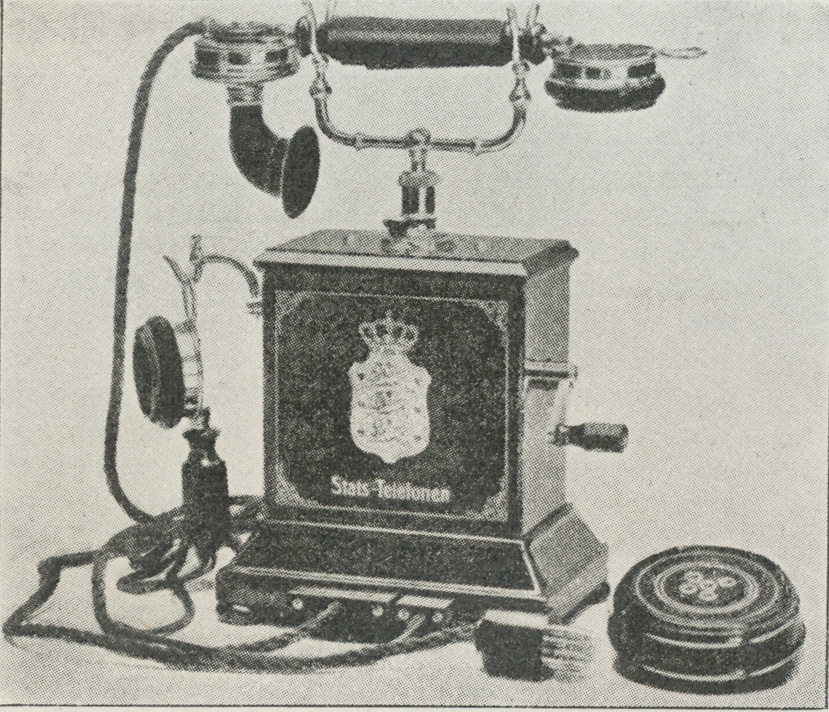

| Fig. 4. Bordtelefonapparat (Magnetsystem). |
 |

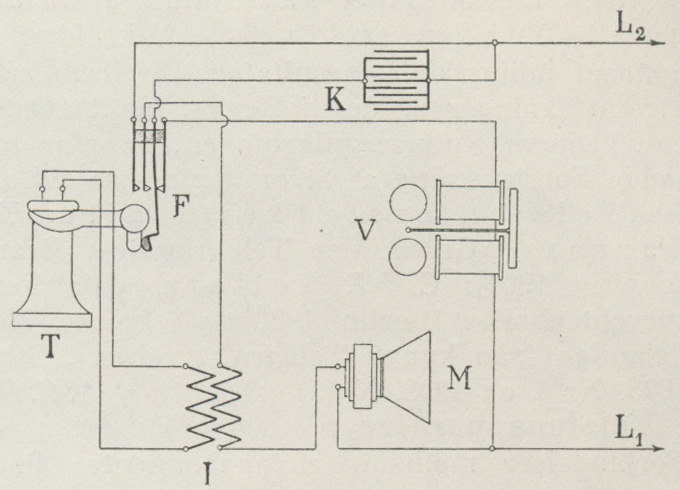

| Fig. 5. Skema for Vægtelefonapparat efter Centralenergisystem. |
 |

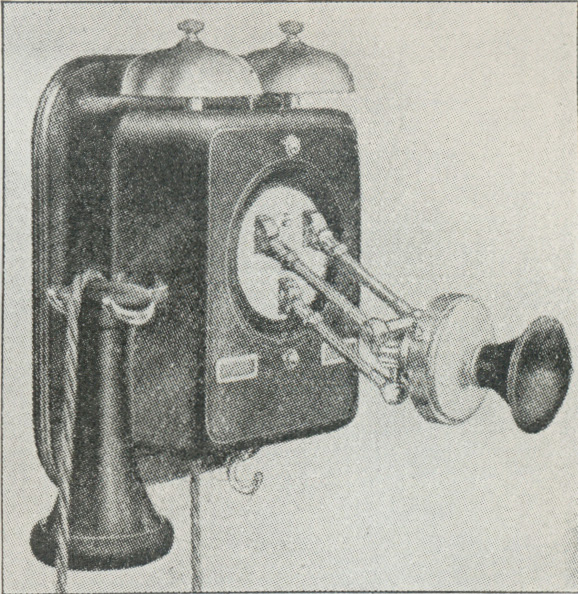

| Fig. 6. Vægtelefonapparat (Centralenergisystem). |
 |
| Fig. 7. Bordtelefonapparat (Centralenergisystem). |
 |

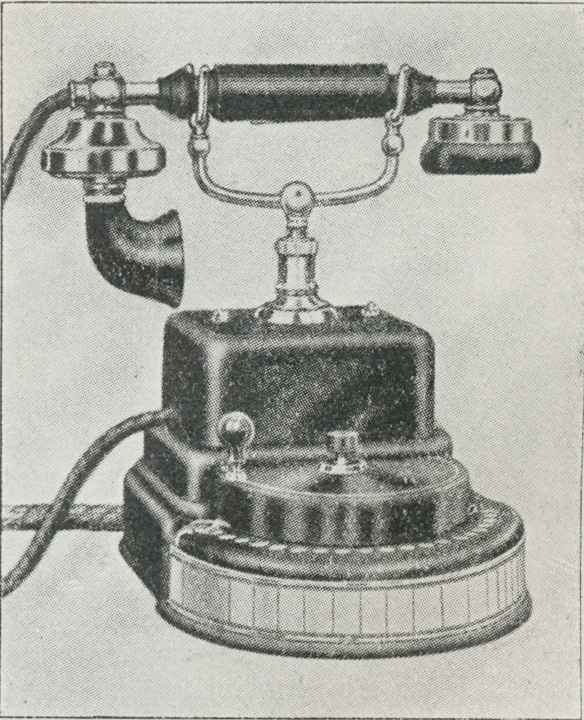

| Fig. 8. Selvvælgertelefonapparat for Hustelefonanlæg. |
