x,
Zee
so
•to
I:TSl/v /S ~} / J fHyyf&S* ^
mot bestämda intervall av k
och som äro beräknade i
tabell I.
Tabell I.
k y
4—8 1.5
8—16 i,2
i6—32 1,0
32—64 0,9
Z.O -W 5~i> /a? 3oo <A30 Süo

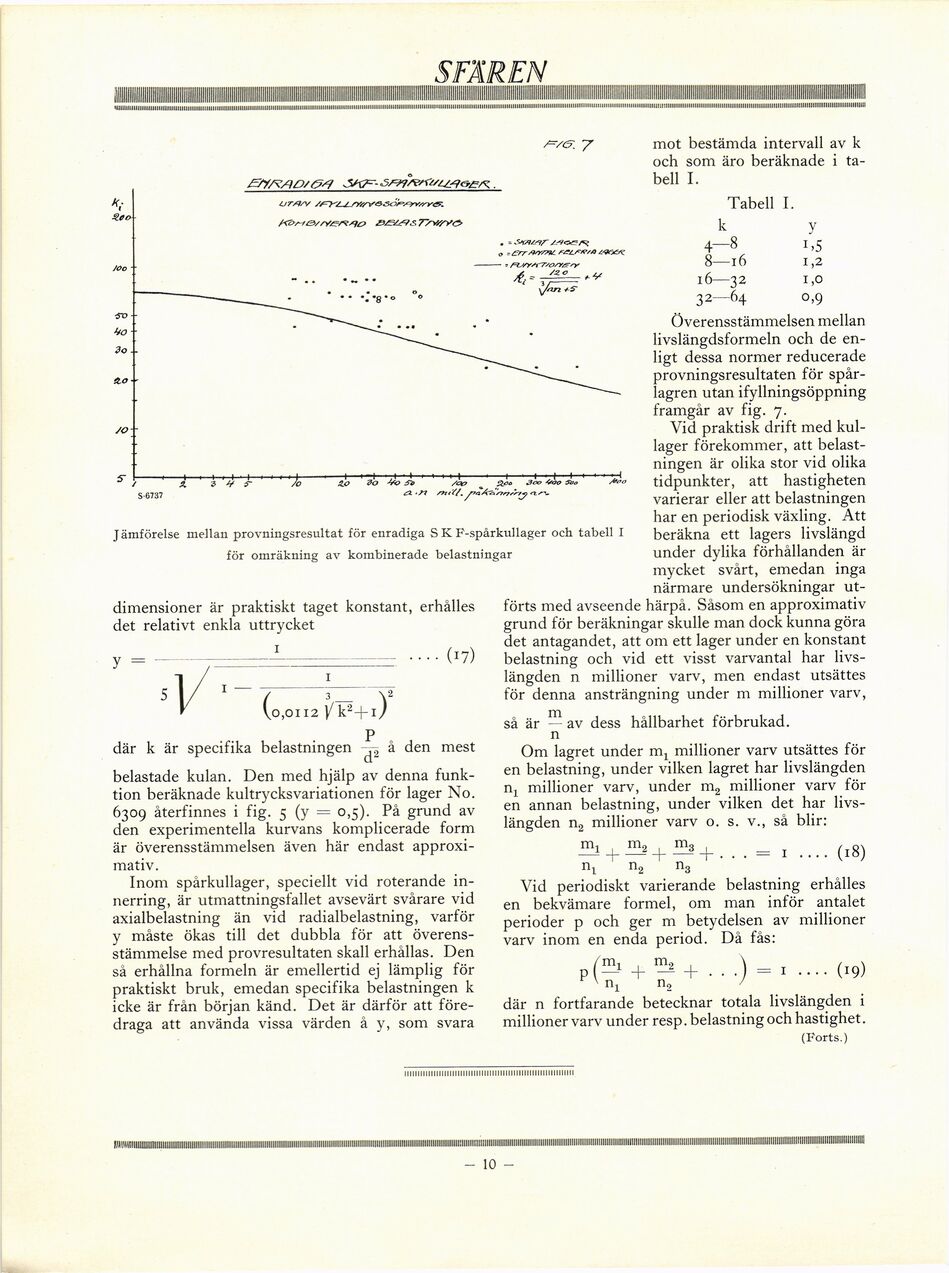

Jämförelse mellan provningsresultat för enradiga S K F-spårkullager och tabell I
för omräkning av kombinerade belastningar
dimensioner är praktiskt taget konstant, erhålles
det relativt enkla uttrycket
––––.... (17)
V
(0,0112 i/k2+i)
där k är specifika belastningen å den mest
belastade kulan. Den med hjälp av denna
funktion beräknade kultrycksvariationen för lager No.
6309 återfinnes i fig. 5 (y = 0,5). På grund av
den experimentella kurvans komplicerade form
är överensstämmelsen även här endast
approximativ.
Inom spårkullager, speciellt vid roterande
innerring, är utmattningsfallet avsevärt svårare vid
axialbelastning än vid radialbelastning, varför
y måste ökas till det dubbla för att
överensstämmelse med provresultaten skall erhållas. Den
så erhållna formeln är emellertid ej lämplig för
praktiskt bruk, emedan specifika belastningen k
icke är från början känd. Det är därför att
föredraga att använda vissa värden å y, som svara
Överensstämmelsen mellan
livslängdsformeln och de
enligt dessa normer reducerade
provningsresultaten för
spårlagren utan ifyllningsöppning
framgår av fig. 7.
Vid praktisk drift med
kullager förekommer, att
belastningen är olika stor vid olika
tidpunkter, att hastigheten
varierar eller att belastningen
har en periodisk växling. Att
beräkna ett lagers livslängd
under dylika förhållanden är
mycket svårt, emedan inga
närmare undersökningar
utförts med avseende härpå. Såsom en approximativ
grund för beräkningar skulle man dock kunna göra
det antagandet, att om ett lager under en konstant
belastning och vid ett visst varvantal har
livslängden n millioner varv, men endast utsättes
för denna ansträngning under m millioner varv,
så är m av dess hållbarhet förbrukad,
n
Om lagret under mt millioner varv utsättes för
en belastning, under vilken lagret har livslängden
n: millioner varv, under m2 millioner varv för
en annan belastning, under vilken det har
livslängden n2 millioner varv o. s. v., så blir:
m,
m.,
- i .... (18)
nt n2 n3
Vid periodiskt varierande belastning erhålles
en bekvämare formel, om man inför antalet
perioder p och ger m betydelsen av millioner
varv inom en enda period. Då fås:
i .... (19)
v n, n„ ’
där n fortfarande betecknar totala livslängden i
millioner varv under resp. belastning och hastighet.
(Forts.)
