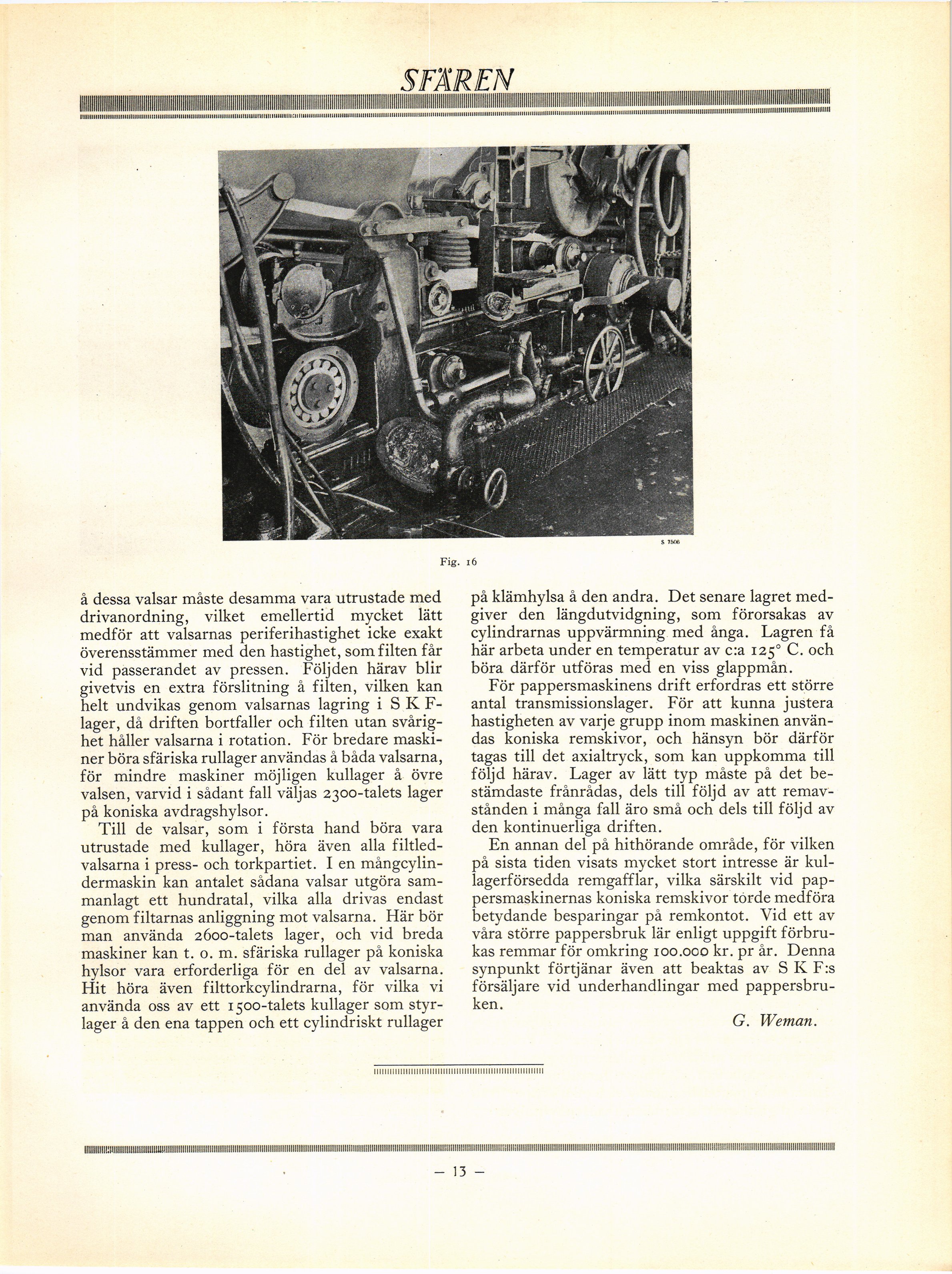

Fig. 16
å dessa valsar måste desamma vara utrustade med
drivanordning, vilket emellertid mycket lätt
medför att valsarnas periferihastighet icke exakt
överensstämmer med den hastighet, som filten får
vid passerandet av pressen. Följden härav blir
givetvis en extra förslitning å filten, vilken kan
helt undvikas genom valsarnas lagring i S K
F-lager, då driften bortfaller och filten utan
svårighet håller valsarna i rotation. För bredare
maskiner böra sfäriska rullager användas å båda valsarna,
för mindre maskiner möjligen kullager å övre
valsen, varvid i sådant fall väljas 2300-talets lager
på koniska avdragshylsor.
Till de valsar, som i första hand böra vara
utrustade med kullager, höra även alla
filtled-valsarna i press- och torkpartiet. I en
mångcylin-dermaskin kan antalet sådana valsar utgöra
sammanlagt ett hundratal, vilka alla drivas endast
genom filtarnas anliggning mot valsarna. Här bör
man använda 2600-talets lager, och vid breda
maskiner kan t. o. m. sfäriska rullager på koniska
hylsor vara erforderliga för en del av valsarna.
Hit höra även filttorkcylindrarna, för vilka vi
använda oss av ett 1500-talets kullager som
styrlager å den ena tappen och ett cylindriskt rullager
på klämhylsa å den andra. Det senare lagret
medgiver den längdutvidgning, som förorsakas av
cylindrarnas uppvärmning med ånga. Lagren få
här arbeta under en temperatur av c:a 125° C. och
böra därför utföras med en viss glappmån.
För pappersmaskinens drift erfordras ett större
antal transmissionslager. För att kunna justera
hastigheten av varje grupp inom maskinen
användas koniska remskivor, och hänsyn bör därför
tagas till det axialtryck, som kan uppkomma till
följd härav. Lager av lätt typ måste på det
bestämdaste frånrådas, dels till följd av att
remavstånden i många fall äro små och dels till följd av
den kontinuerliga driften.
En annan del på hithörande område, för vilken
på sista tiden visats mycket stort intresse är
kul-lagerförsedda remgafflar, vilka särskilt vid
pappersmaskinernas koniska remskivor torde medföra
betydande besparingar på remkontot. Vid ett av
våra större pappersbruk lär enligt uppgift
förbrukas remmar för omkring 100.000 kr. pr år. Denna
synpunkt förtjänar även att beaktas av S K F:s
försäljare vid underhandlingar med
pappersbruken.
G. Weman.
