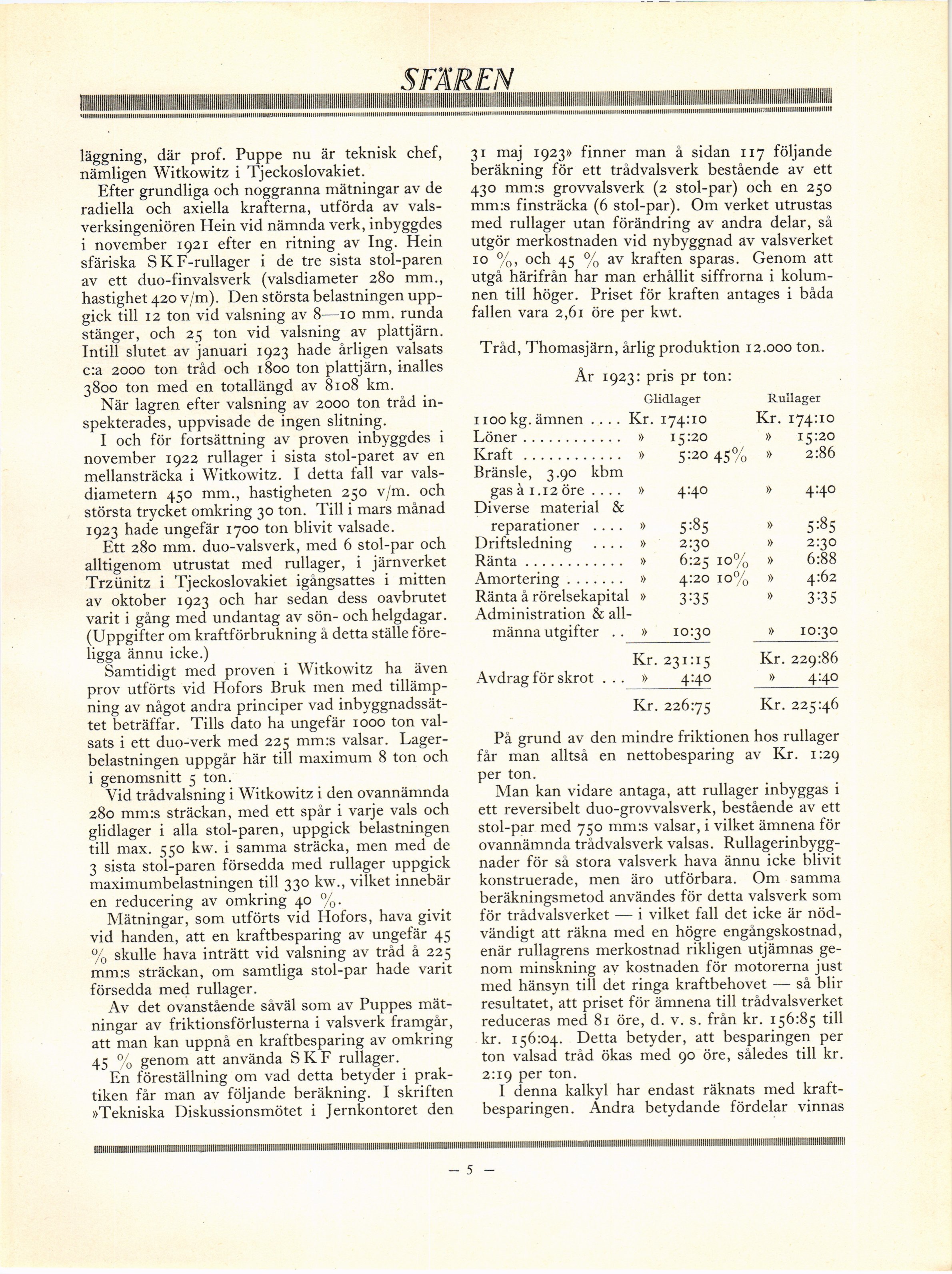

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

läggning, där prof. Puppe nu är teknisk chef,
nämligen Witkowitz i Tjeckoslovakiet.

Efter grundliga och noggranna mätningar av de
radiella och axiella krafterna, utförda av
vals-verksingeniören Hein vid nämnda verk, inbyggdes
i november 1921 efter en ritning av Ing. Hein
sfäriska SKF-rullager i de tre sista stol-paren
av ett duo-finvalsverk (valsdiameter 280 mm.,
hastighet 420 v/m). Den största belastningen
uppgick till 12 ton vid valsning av 8—10 mm. runda
stänger, och 25 ton vid valsning av plattjärn.
Intill slutet av januari 1923 hade årligen valsats
c:a 2000 ton tråd och 1800 ton plattjärn, inalles
3800 ton med en totallängd av 8108 km.

När lagren efter valsning av 2000 ton tråd
inspekterades, uppvisade de ingen slitning.

I och för fortsättning av proven inbyggdes i
november 1922 rullager i sista stol-paret av en
mellansträcka i Witkowitz. I detta fall var
valsdiametern 450 mm., hastigheten 250 v/m. och
största trycket omkring 30 ton. Till i mars månad
1923 hade ungefär 1700 ton blivit valsade.

Ett 280 mm. duo-valsverk, med 6 stol-par och
alltigenom utrustat med rullager, i järnverket
Trzünitz i Tjeckoslovakiet igångsattes i mitten
av oktober 1923 och har sedan dess oavbrutet
varit i gång med undantag av sön- och helgdagar.
(Uppgifter om kraftförbrukning å detta ställe
föreligga ännu icke.)

Samtidigt med proven i Witkowitz ha även
prov utförts vid Hofors Bruk men med
tillämpning av något andra principer vad
inbyggnadssättet beträffar. Tills dato ha ungefär 1000 ton
valsats i ett duo-verk med 225 mm:s valsar.
Lagerbelastningen uppgår här till maximum 8 ton och
i genomsnitt 5 ton.

Vid trådvalsning i Witkowitz i den ovannämnda
280 mm:s sträckan, med ett spår i varje vals och
glidlager i alla stol-paren, uppgick belastningen
till max. 550 kw. i samma sträcka, men med de
3 sista stol-paren försedda med rullager uppgick
maximumbelastningen till 330 kw., vilket innebär
en reducering av omkring 40 %.

Mätningar, som utförts vid Hofors, hava givit
vid handen, att en kraftbesparing av ungefär 45
% skulle hava inträtt vid valsning av tråd å 225
mm:s sträckan, om samtliga stol-par hade varit
försedda med rullager.

Av det ovanstående såväl som av Puppes
mätningar av friktionsförlusterna i valsverk framgår,
att man kan uppnå en kraftbesparing av omkring
45 % genom att använda SKF rullager.

En föreställning om vad detta betyder i
praktiken får man av följande beräkning. I skriften
»Tekniska Diskussionsmötet i Jernkontoret den

31 maj 1923» finner man å sidan 117 följande
beräkning för ett trådvalsverk bestående av ett
430 mm:s grovvalsverk (2 stol-par) och en 250
mm:s finsträcka (6 stol-par). Om verket utrustas
med rullager utan förändring av andra delar, så
utgör merkostnaden vid nybyggnad av valsverket
10 %, och 45 % av kraften sparas. Genom att
utgå härifrån har man erhållit siffrorna i
kolumnen till höger. Priset för kraften antages i båda
fallen vara 2,61 öre per kwt.

Tråd, Thomasjärn, årlig produktion 12.000 ton.

Är 1923: pris pr ton:

Glidlager Rullager

1100 kg. ämnen .... Kr. 174:10 Kr. 174:10
Löner............ » 15:20 » 15:20
Kraft ............ » 5:20 45% » 2:86
Bränsle, 3.90 kbm
gas à i. 12 öre .... » 4:40 » 4:40
Diverse material &
reparationer .... » S:8S » 5:85
Driftsledning .... » 2:30 » 2:30
Ränta............ » 6:25 10% » 6:88
Amortering....... » 4:20 10% » 4:62
Ränta å rörelsekapital » 3:35 » 3:35
Administration & all-
männa utgifter . . » 10:30 » 10:30
Kr. 231:15 Kr. 229:86
Avdrag för skrot . . . » 4:40 » 4:40
Kr. 226:75 Kr. 225:46

På grund av den mindre friktionen hos rullager
får man alltså en nettobesparing av Kr. 1:29
per ton.

Man kan vidare antaga, att rullager inbyggas i
ett reversibelt duo-grovvalsverk, bestående av ett
stol-par med 750 mm:s valsar, i vilket ämnena för
ovannämnda trådvalsverk valsas.
Rullagerinbygg-nader för så stora valsverk hava ännu icke blivit
konstruerade, men äro utförbara. Om samma
beräkningsmetod användes för detta valsverk som
för trådvalsverket — i vilket fall det icke är
nödvändigt att räkna med en högre engångskostnad,
enär rullagrens merkostnad rikligen utjämnas
genom minskning av kostnaden för motorerna just
med hänsyn till det ringa kraftbehovet — så blir
resultatet, att priset för ämnena till trådvalsverket
reduceras med 81 öre, d. v. s. från kr. 156:85 till
kr. 156:04. Detta betyder, att besparingen per
ton valsad tråd ökas med 90 öre, således till kr.
2:19 per ton.

I denna kalkyl har endast räknats med
kraftbesparingen. Ändra betydande fördelar vinnas
