tappar», »Stagbultsgängtappar» m. m. De komma
till användning vid tillverkningen av ryska
lokomotiv, å vilka ovanligt stora fordringar ställas,
särskilt vad ångpannetrycket beträffar, och vilka
undergå en sträng kontroll av köparens
kontrollanter. Först genom användandet av S K F:s
slipade precisionsgängtappar med dessas ytterst
ringa stigningsfel hava de stränga fordringarna
på en exakt gängning kunnat tillfredsställas.
I figur II visas »Stagbultsgängtappar», som
också äro enastående i sitt slag, i det att de
säkerligen äro de längsta stagbultsgängtappar med
spiralspår, som någonsin slipats. Dessa gängtappar
äro över i 54 m. långa och försedda med en
utvändigt gängad hylsa å skaftet. Detta senare är
försett med försänkningar, vilka äro placerade så, att
vid fastlåsning av hylsan vid någon av dessa
medelst hylsans stoppskruv, tappens och hylsans
gängor bilda en kontinuerlig gänga. När hålet i
ena ändan av ångpannan gängats med tappen,
fastlåses hylsan å lämpligt ställe å skaftet, varefter
denna skruvas in i det gängade hålet. Med hylsan
så placerad, gängas andra sidan av ångpannan,
och hålen på båda sidorna få på detta vis en
kontinuerlig stigning.
Då dessa gängtappar hava flera försänkningar
på varje skaft, kan hylsan placeras på olika avstånd
från de gängade partierna å gängtappen. Samma
gängtapp kan således användas för ångpannor av
olika storlekar.
Då hylsan har samma ytterdiameter som de
gängade partierna å gängtappen, måste hålet i
densamma vara jämförelsevis litet, vilket har till
följd, att skaftet, varå hylsan passar, blir klent.
Såsom förut framhållits spelar även här
temperaturen en stor roll för att korrekt stigning skall
erhållas, varjämte det är av vikt, att de inre
spänningar, som uppstått vid härdningen, eliminerats.
En liten böjning av gängtappen, å vilken del som
helst, förorsakar naturligtvis ett stigningsfel
mellan gängorna i hylsan och gängorna à gängtappen.
Sådana gängtappar böra av naturliga skäl och
mest på grund av skaftets klena dimension
begagnas ytterst försiktigt, så att de ej krökas.

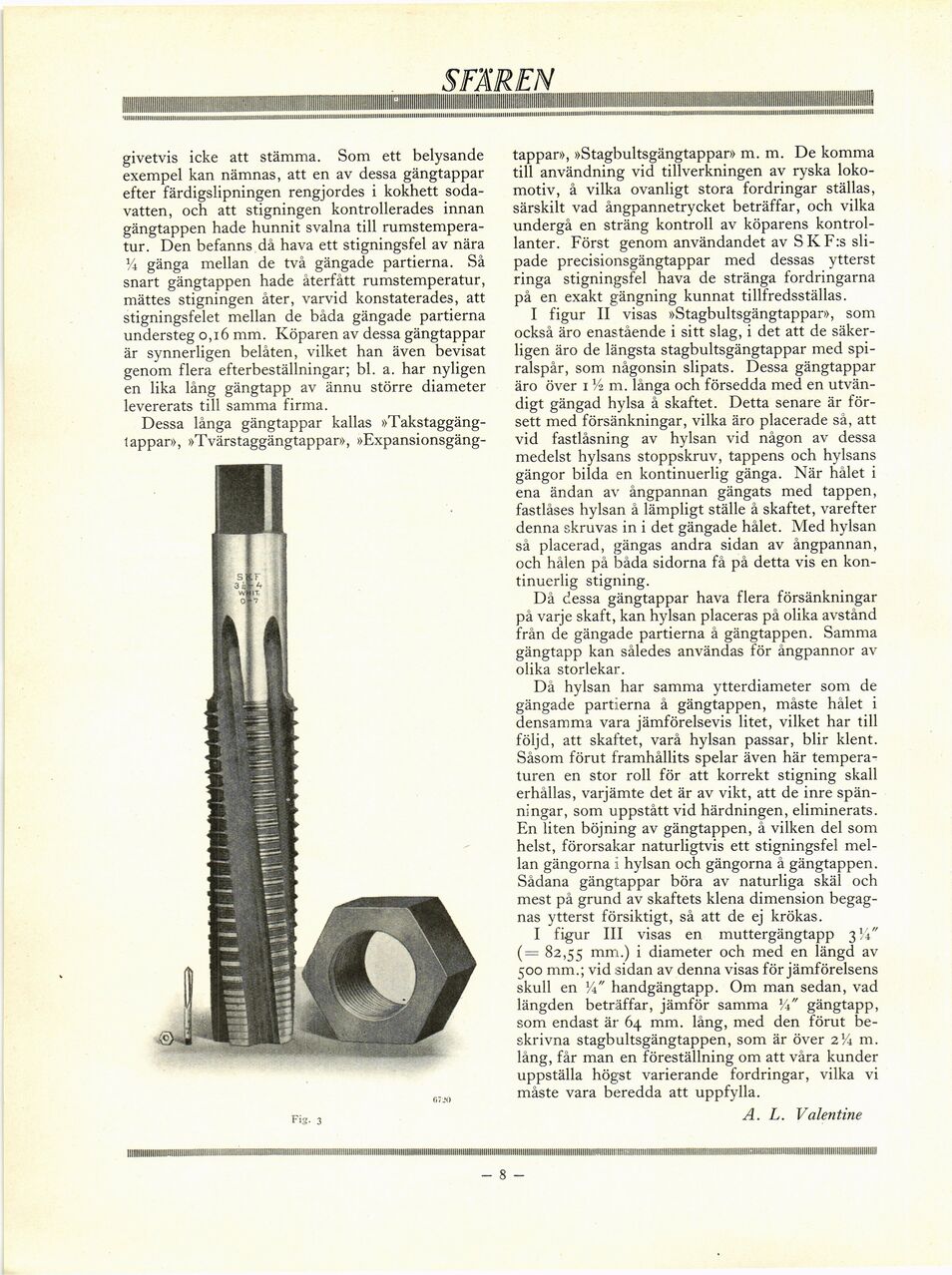

I figur III visas en muttergängtapp 3 !i"
(= 82,55 mm-) i diameter och med en längd av
500 mm.; vid sidan av denna visas för jämförelsens
skull en 54" handgängtapp. Om man sedan, vad
längden beträffar, jämför samma 54" gängtapp,
som endast är 64 mm. lång, med den förut
beskrivna stagbultsgängtappen, som är över 2% m.
lång, får man en föreställning om att våra kunder
uppställa högst varierande fordringar, vilka vi
måste vara beredda att uppfylla.
A. L. Valentine
givetvis icke att stämma. Som ett belysande
exempel kan nämnas, att en av dessa gängtappar
efter färdigslipningen rengjordes i kokhett
sodavatten, och att stigningen kontrollerades innan
gängtappen hade hunnit svalna till
rumstemperatur. Den befanns då hava ett stigningsfel av nära
54 gänga mellan de två gängade partierna. Så
snart gängtappen hade återfått rumstemperatur,
mättes stigningen åter, varvid konstaterades, att
stigningsfelet mellan de båda gängade partierna
understeg 0,16 mm. Köparen av dessa gängtappar
är synnerligen belåten, vilket han även bevisat
genom flera efterbeställningar; bl. a. har nyligen
en lika lång gängtapp av ännu större diameter
levererats till samma firma.
Dessa långa gängtappar kallas
»Takstaggäng-tappar», »Tvärstaggängtappar», »Expansionsgäng-
