godstågens sammansättning,
upplösning eller
ombildning erforderliga
växlingsarbetet kan
verkställas på ett snabbt och
ekonomiskt sätt.

För utförande av det
en större rangerbangård
påvilande
växlingsarbetet måste densamma
i allmänhet vara
försedd med bl. a. följande
spårgrupper och
anordningar:

spår för mottagande av
de ankommande
godstågen;

en eller flera
spårgrupper för uppdelning och
samling av godsvagnarna
för de olika nya
tågriktningarna samt för
vagnarnas närmare
ordnande i stationsföljd;

spår för slutlig
sammansättning och
uppställning av de avgående
godstågen;

anordningar för
möjliggörande av ett ekonomiskt och snabbt
utförande av
växlingsrörelserna mellan de olika spårgrupperna, samt slutligen i vissa fall
anordningar för omlastning av styckegods.

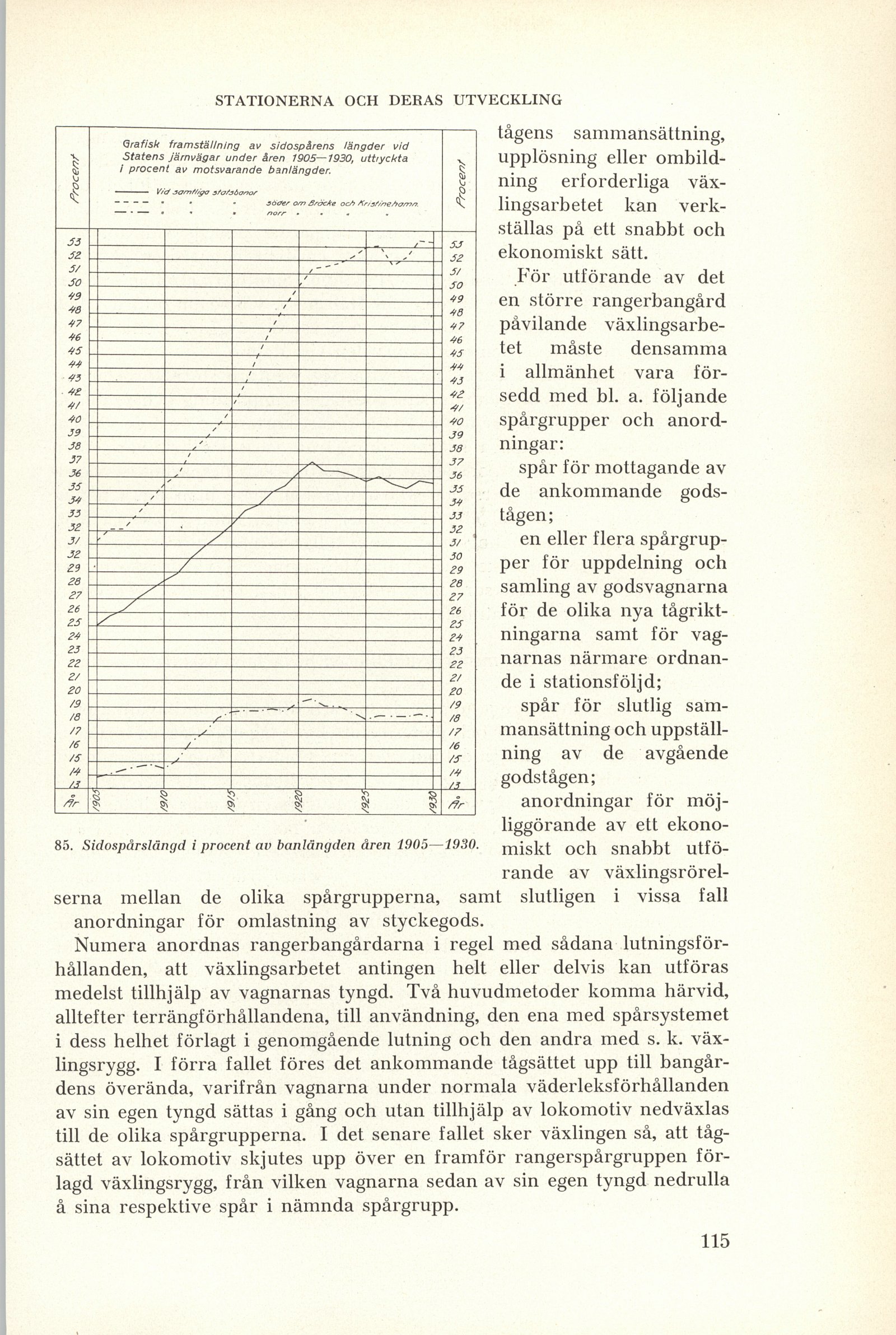

85. Sidospårslängd i procent av banlängden åren 1905—1930.

Numera anordnas rangerbangårdarna i regel med sådana
lutningsförhållanden, att växlingsarbetet antingen helt eller delvis kan utföras
medelst tillhjälp av vagnarnas tyngd. Två huvudmetoder komma härvid,
alltefter terrängförhållandena, till användning, den ena med spårsystemet
i dess helhet förlagt i genomgående lutning och den andra med s. k.
växlingsrygg. I förra fallet föres det ankommande tågsättet upp till
bangårdens överända, varifrån vagnarna under normala väderleksförhållanden
av sin egen tyngd sättas i gång och utan tillhjälp av lokomotiv nedväxlas
till de olika spårgrupperna. I det senare fallet sker växlingen så, att
tågsättet av lokomotiv skjutes upp över en framför rangerspårgruppen
förlagd växlingsrygg, från vilken vagnarna sedan av sin egen tyngd nedrulla
å sina respektive spår i nämnda spårgrupp.
