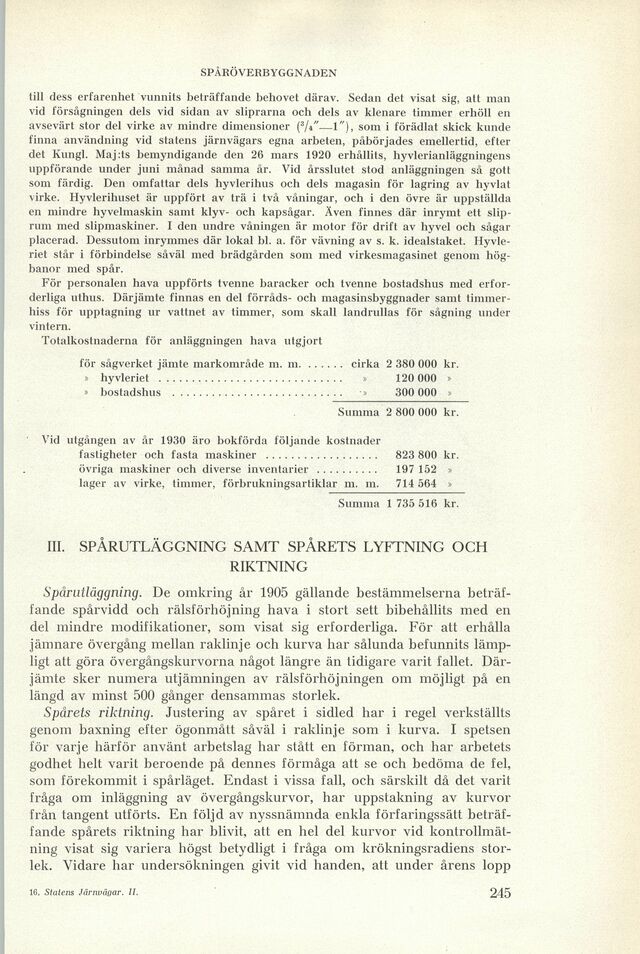

scanned image

<< prev. page << föreg. sida << >> nästa sida >> next page >>

Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

till dess erfarenhet vunnits beträffande behovet därav. Sedan det visat sig, att man
vid försågningen dels vid sidan av sliprarna och dels av klenare timmer erhöll en
avsevärt stor del virke av mindre dimensioner (3/4"—1"), som i förädlat skick kunde
finna användning vid statens järnvägars egna arbeten, påbörjades emellertid, efter
det Kungl. Maj:ts bemyndigande den 26 mars 1920 erhållits, hyvlerianläggningens
uppförande under juni månad samma år. Vid årsslutet stod anläggningen så gott
som färdig. Den omfattar dels hyvlerihus och dels magasin för lagring av hyvlat
virke. Hyvlerihuset är uppfört av trä i två våningar, och i den övre är uppställda
en mindre hyvelmaskin samt klyv- och kapsågar. Även finnes där inrymt ett
sliprum med slipmaskiner. I den undre våningen är motor för drift av hyvel och sågar
placerad. Dessutom inrymmes där lokal bl. a. för vävning av s. k. idealstaket.
Hyvle-riet står i förbindelse såväl med brädgården som med virkesmagasinet genom
högbanor med spår.

För personalen hava uppförts tvenne baracker och tvenne bostadshus med
erforderliga uthus. Därjämte finnas en del förråds- och magasinsbyggnader samt
timmerhiss för upptagning ur vattnet av timmer, som skall landrullas för sågning under
vintern.

Totalkostnaderna för anläggningen hava utgjort

för sågverket jämte markområde m. m. cirka 2 380 000 kr.

» hyvleriet » 120 000 »

» bostadshus » 300 000 »

Summa 2 800 000 kr.

Vid utgången av år 1930 äro bokförda följande kostnader

fastigheter och fasta maskiner 823 800 kr.

övriga maskiner och diverse inventarier 197 152 »

lager av virke, timmer, förbrukningsartiklar m. m. 714 564 »

Summa 1 735 516 kr.

III. SPÅRUTLÄGGNING SAMT SPÅRETS LYFTNING OCH RIKTNING

Spårutläggning. De omkring år 1905 gällande bestämmelserna
beträffande spårvidd och rälsförhöjning hava i stort sett bibehållits med en
del mindre modifikationer, som visat sig erforderliga. För att erhålla
jämnare övergång mellan raklinje och kurva har sålunda befunnits
lämpligt att göra övergångskurvorna något längre än tidigare varit fallet.
Därjämte sker numera utjämningen av rälsförhöjningen om möjligt på en
längd av minst 500 gånger densammas storlek.

Spårets riktning. Justering av spåret i sidled har i regel verkställts
genom baxning efter ögonmått såväl i raklinje som i kurva. I spetsen
för varje härför använt arbetslag har stått en förman, och har arbetets
godhet helt varit beroende på dennes förmåga att se och bedöma de fel,
som förekommit i spårläget. Endast i vissa fall, och särskilt då det varit
fråga om inläggning av övergångskurvor, har uppstakning av kurvor
från tangent utförts. En följd av nyssnämnda enkla förfaringssätt
beträffande spårets riktning har blivit, att en hel del kurvor vid
kontrollmätning visat sig variera högst betydligt i fråga om krökningsradiens
storlek. Vidare har undersökningen givit vid handen, att under årens lopp
