så att i allmänhet blott 8—10 apparater finnas i ledningen. Möjlighet
finnes dock att medelst s. k. anknytningsväxlar förbinda skilda sträckor,
så att samtal kunna utväxlas på längre avstånd.
Under de senare åren har bantelefonen kompletterats med en
anordning, för att stationerna må kunna anropa varandra utan att signalerna
höras i banvaktsstugorna och omvänt, så att
anrop banvaktsstugorna sinsemellan ej höras å
stationerna. Denna anordning, s. k. bantelefon för
två signalgrupper, är grundad på användning av
jordförbindelse vid anrop till station. Å
stationerna är för ändamålet uppsatt ett induktivt
motstånd, vars mittpunkt är jordförbunden över
klockan. Denna anordning är införd på de flesta
huvudlinjer, dock ej på elektrifierade bandelar. Å
linjen Stockholm—Göteborg finnas i stället tvenne
bantelefonledningar.
Tågtelefon. Så länge visaretelegraf
användes, medfördes å vissa linjer alltid en
visareapparat å tågen för meddelanden från tåg, som
stannat å banan. I samband med slopandet av
visaretelegrafen bestämdes år 1911, att nämnda
tågtelegraf skulle ersättas med tågtelefon, d. v. s.
att å vissa tåg, där telegraf förut medförts, i stället
skulle medföras en bantelefonapparat, monterad
i särskilt skåp i packvagnens resgodsrum med
erforderliga ledningar och ledningsstänger för
inkoppling å bantelefon- eller telegrafledning. Där
tågtelefon ej medfördes, underlättades
uppsökandet av närmaste telefonställe längs banan genom
pilar av zinkplåt, uppsatta å stolparna.
Nämnda tågtelefonanordning var blott i bruk
ett 10-tal år. Åren 1920—1921 slopades den och
ersattes med märkning medelst nyss nämnda
telefonpil, angivande riktningen mot närmaste fasta
telefonställe längs banan.
 |

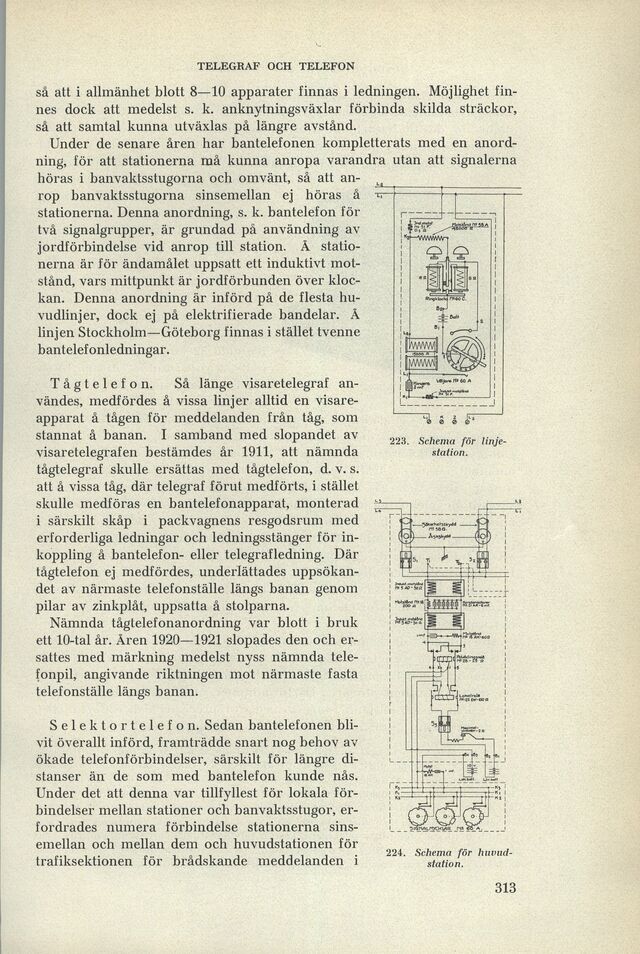

| 223. Schema för linjestation. |
|
| 224. Schema för huvudstation. |
