Hälsingborg, Orsa, Vännäs och Notviken. Växlar för 6 sektions- och 70 respektive 100
lokalledningar finnas i Luleå respektive Östersund och Kiruna. Växlar för 10
sektions- och 50 lokalledningar finnas i Norrköping, Örebro, Kristinehamn, Malmö,
Ånge, Bollnäs och Boden.

Växelanordningar, som iordningställts av statens järnvägar, finnas i Katrineholm
för 40, i Örebro för 60 samt i Hallsberg och Falköping för 80 ledningar. Mindre
växlar av äldre typ finnas i Långsele och Gällivare.

Stockholms centralstation har alltsedan år 1917 en växel för 9 expeditionsplatser
med 450 nummer, vartill anslutits ett annex för sektionstelefonledningar, bild 227.

I Göteborg uppsattes i samband med nedan nämnda automatväxel även en
manuell växel med två expeditionsplatser för 6 sektionsledningar, 8 förbindelser till
automatväxeln, 20 lokala linjer och jackar för 100-tal ledningar, anslutna till
automatväxeln.

På senare åren hava även automatiska telefonväxlar kommit till användning.
Sålunda uppsattes en mindre dylik växel för 20 ledningar år 1924 å Stockholms
norra station. År 1926 anordnades vid Stockholm C en 50-linjers automatväxel
för förbindelser mellan plattformar och expeditioner m. m. I Göteborg uppsattes
år 1929 en automatisk telefonväxel för 100—200 ledningar, bild 228. I verkstaden
vid Fjällbo utanför Göteborg anordnades år 1930 en 30-linjers automatväxel i
förbindelse med växeln i Göteborg och vid Hagalund år 1931 en liknande växel för
40 linjer.

Vissa gemensamma förhållanden



Kombinerad telegraf och telefon. Vid den fortskridande
övergången från telegraf till telefon har det å vissa linjer befunnits lämpligt att av två
befintliga telegrafledningar anordna en
dubbeltrådig ledning för samtidig
telegrafering och telefonering.

Därvid hava valts två ledningstrådar,
som ligga nära intill varandra å
stolparna. Dessa trådar hava korskopplats,
varjämte tillsetts att de hava god
isolation och så lika kapacitet och motstånd
som möjligt. Telegraf apparaterna äro
anslutna mellan jord och mittpunkten av
en i den dubbeltrådiga ledningen insatt
induktionsspole, som erbjuder stort
motstånd för talströmmarna.

För närvarande finnas i bruk 1190 km
dylika kombinerade ledningar, av vilka
310 km användas för selektortelefon.

illustration placeholder

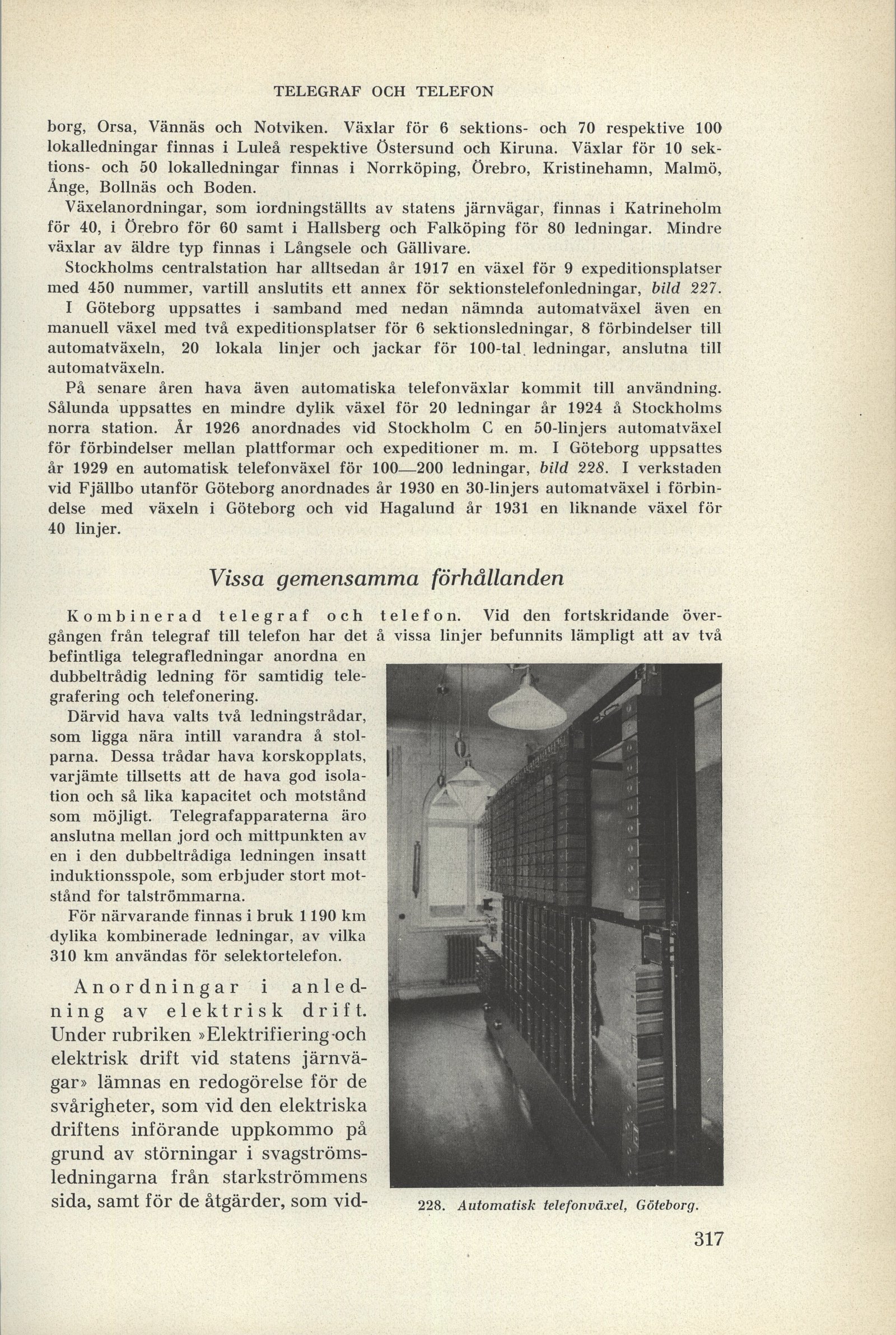

228. Automatisk telefonväxel, Göteborg.


Anordningar i
anledning av elektrisk drift.

Under rubriken »Elektrifiering och
elektrisk drift vid statens
järnvägar» lämnas en redogörelse för de
svårigheter, som vid den elektriska
driftens införande uppkommo på
grund av störningar i
svagströmsledningarna från starkströmmens
sida, samt för de åtgärder, som
