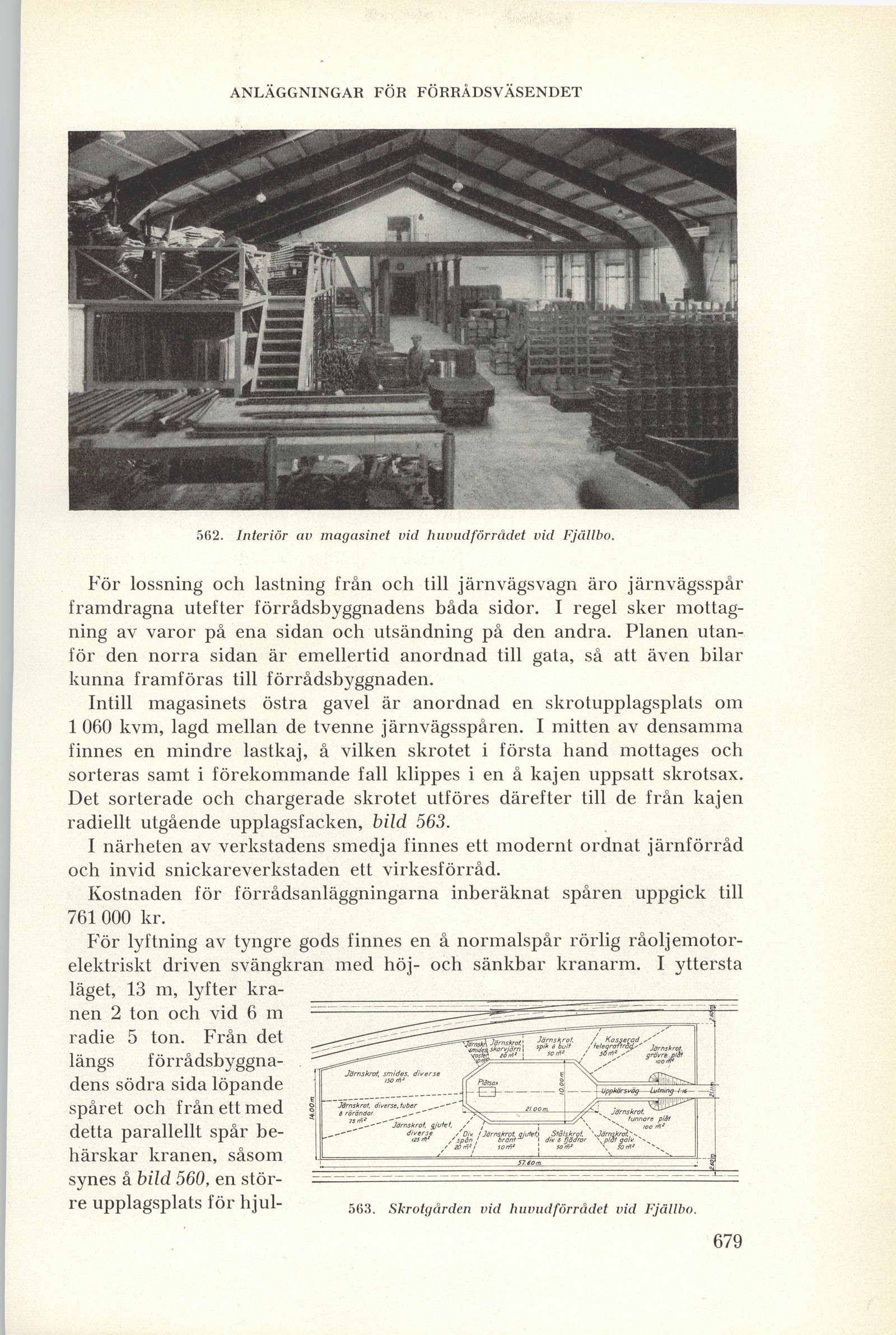

562. Interiör av magasinet vid huvudförrådet vid Fjällbo.


För lossning och lastning från och till järnvägsvagn äro järnvägsspår
framdragna utefter förrådsbyggnadens båda sidor. I regel sker
mottagning av varor på ena sidan och utsändning på den andra. Planen
utanför den norra sidan är emellertid anordnad till gata, så att även bilar
kunna framföras till förrådsbyggnaden.

Intill magasinets östra gavel är anordnad en skrotupplagsplats om
1 060 kvm, lagd mellan de tvenne järnvägsspåren. I mitten av densamma
finnes en mindre lastkaj, å vilken skrotet i första hand mottages och
sorteras samt i förekommande fall klippes i en å kajen uppsatt skrotsax.
Det sorterade och chargerade skrotet utföres därefter till de från kajen
radiellt utgående upplagsfacken, bild 563.

I närheten av verkstadens smedja finnes ett modernt ordnat järnförråd
och invid snickareverkstaden ett virkesförråd.

Kostnaden för förrådsanläggningarna inberäknat spåren uppgick till
761 000 kr.

illustration placeholder
563 Skrotgården vid huvudförrådet vid Fjällbo.


För lyftning av tyngre gods finnes en å normalspår rörlig
råoljemotor-elektriskt driven svängkran med höj- och sänkbar kranarm. I yttersta
läget, 13 m, lyfter
kranen 2 ton och vid 6 m
radie 5 ton. Från det
längs
förrådsbyggnadens södra sida löpande
spåret och från ett med
detta parallellt spår
behärskar kranen, såsom
synes å bild 560, en
större upplagsplats för
