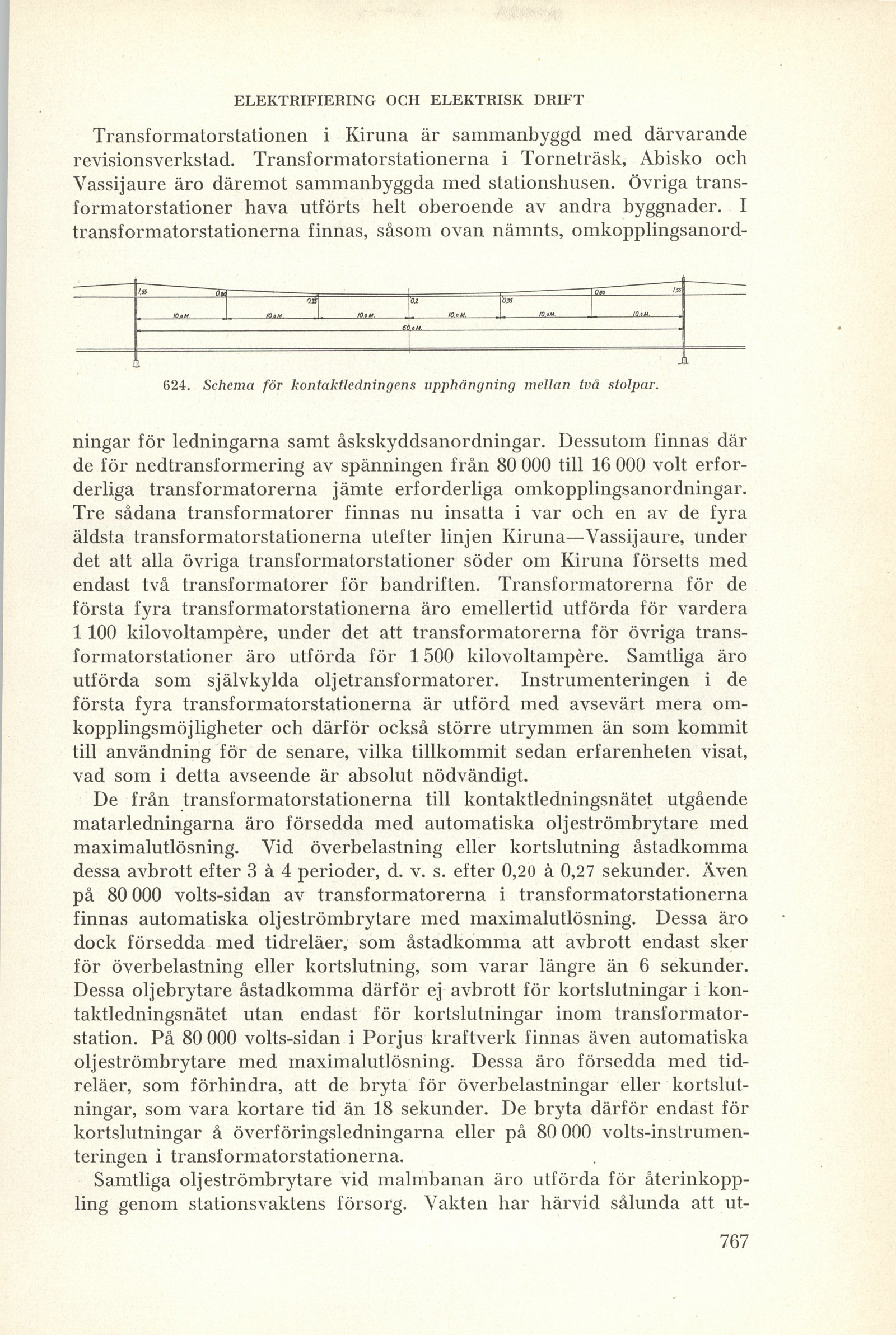

624. Schema för kontaktledningens upphångning mellan två stolpar.

Transformatorstationen i Kiruna är sammanbyggd med därvarande
revisionsverkstad. Transformatorstationerna i Torneträsk, Abisko och
Vassijaure äro däremot sammanbyggda med stationshusen. Övriga
transformatorstationer hava utförts helt oberoende av andra byggnader. I
transformatorstationerna finnas, såsom ovan nämnts,
omkopplingsanordningar för ledningarna samt åskskyddsanordningar. Dessutom finnas där
de för nedtransformering av spänningen från 80 000 till 16 000 volt
erforderliga transformatorerna jämte erforderliga omkopplingsanordningar.
Tre sådana transformatorer finnas nu insatta i var och en av de fyra
äldsta transformatorstationerna utefter linjen Kiruna—Vassijaure, under
det att alla övriga transformatorstationer söder om Kiruna försetts med
endast två transformatorer för bandriften. Transformatorerna för de
första fyra transformatorstationerna äro emellertid utförda för vardera
1 100 kilovoltampére, under det att transformatorerna för övriga
transformatorstationer äro utförda för 1500 kilovoltampére. Samtliga äro
utförda som självkylda oljetransformatorer. Instrumenteringen i de
första fyra transformatorstationerna är utförd med avsevärt mera
omkopplingsmöjligheter och därför också större utrymmen än som kommit
till användning för de senare, vilka tillkommit sedan erfarenheten visat,
vad som i detta avseende är absolut nödvändigt.

De från transformatorstationerna till kontaktledningsnätet utgående
matarledningarna äro försedda med automatiska oljeströmbrytare med
maximalutlösning. Vid överbelastning eller kortslutning åstadkomma
dessa avbrott efter 3 à 4 perioder, d. v. s. efter 0,20 à 0,27 sekunder. Även
på 80 000 volts-sidan av transformatorerna i transformatorstationerna
finnas automatiska oljeströmbrytare med maximalutlösning. Dessa äro
dock försedda med tidreläer, som åstadkomma att avbrott endast sker
för överbelastning eller kortslutning, som varar längre än 6 sekunder.
Dessa oljebrytare åstadkomma därför ej avbrott för kortslutningar i
kontaktledningsnätet utan endast för kortslutningar inom
transformatorstation. På 80 000 volts-sidan i Porjus kraftverk finnas även automatiska
oljeströmbrytare med maximalutlösning. Dessa äro försedda med
tidreläer, som förhindra, att de bryta för överbelastningar eller
kortslutningar, som vara kortare tid än 18 sekunder. De bryta därför endast för
kortslutningar å överföringsledningarna eller på 80 000
volts-instrumenteringen i transformatorstationerna.

Samtliga oljeströmbrytare vid malmbanan äro utförda för
återinkoppling genom stationsvaktens försorg. Vakten har härvid sålunda att
