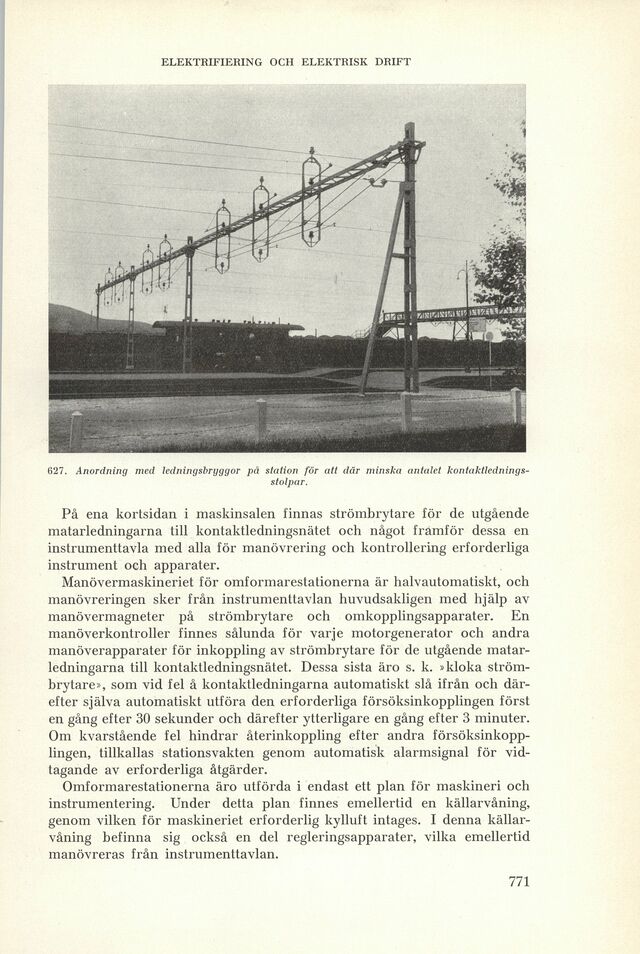

627. Anordning med ledningsbryggor på station för att där minska antalet kontaktledningsstolpar.

På ena kortsidan i maskinsalen finnas strömbrytare för de utgående
matarledningarna till kontaktledningsnätet och något framför dessa en
instrumenttavla med alla för manövrering och kontrollering erforderliga
instrument och apparater.

Manövermaskineriet för omformarestationerna är halvautomatiskt, och
manövreringen sker från instrumenttavlan huvudsakligen med hjälp av
manövermagneter på strömbrytare och omkopplingsapparater. En
manöverkontroller finnes sålunda för varje motorgenerator och andra
manöverapparater för inkoppling av strömbrytare för de utgående
matarledningarna till kontaktledningsnätet. Dessa sista äro s. k. »kloka
strömbrytare», som vid fel å kontaktledningarna automatiskt slå ifrån och
därefter själva automatiskt utföra den erforderliga försöksinkopplingen först
en gång efter 30 sekunder och därefter ytterligare en gång efter 3 minuter.
Om kvarstående fel hindrar återinkoppling efter andra
försöksinkopplingen, tillkallas stationsvakten genom automatisk alarmsignal för
vidtagande av erforderliga åtgärder.

Omformarestationerna äro utförda i endast ett plan för maskineri och
instrumentering. Under detta plan finnes emellertid en källarvåning,
genom vilken för maskineriet erforderlig kylluft intages. I denna
källarvåning befinna sig också en del regleringsapparater, vilka emellertid
manövreras från instrumenttavlan.
