För statsbanan från Storvik till Sollefteå och för grenbanorna tili
Söderhamn och Hudiksvall samt för tvärbanan Sundsvall—norska gränsen
fastställdes banvallens bredd i krönet till 4,8 meter och minsta dikesdjupet i
jordskårning till 0,3 meter, fig. 39.

Vid byggandet af stambanan från Långsele till Boden samt grenbanorna
till Örnsköldsvik och Umeå förändrades krönbredden till 5 meter, men
di-kesdjupet bibehölls vid 0,3
meter, fig. 40. Samma
krönbredd användes för
statsbanan Boden—Morjärv, men
dikesdjupet var 0,5 meter.

O

A Gällivarebanan till
Riksgränsen har banvallen i
jordskärning däremot en bredd
af 5,6 meter och det minsta
djupet å dike i jordskårning
är där 0,5 meter.

Likasom å
bankfyllningarna är i jordskärningar
banvallen förhöjd på midten
och tillökad å bredden i
kurva.

I jordskärningar är det
af vikt att förhindra
doseringarnas nedspolning
genom regn eller nedrasande
till foljd af vatten
framträngande mellan jordlagren eller

genom källossning. Gräsvallbeklädnad samt afledning af från
ofvanlig-gande mark tillflytande vatten genom diken upptagna utanför och
parallellt med doseringens öfre kant hafva varit för detta ändamål till fyllest
for skärningar i mager jord samt i mo med större eller mindre inblandning

Skala. t SOO

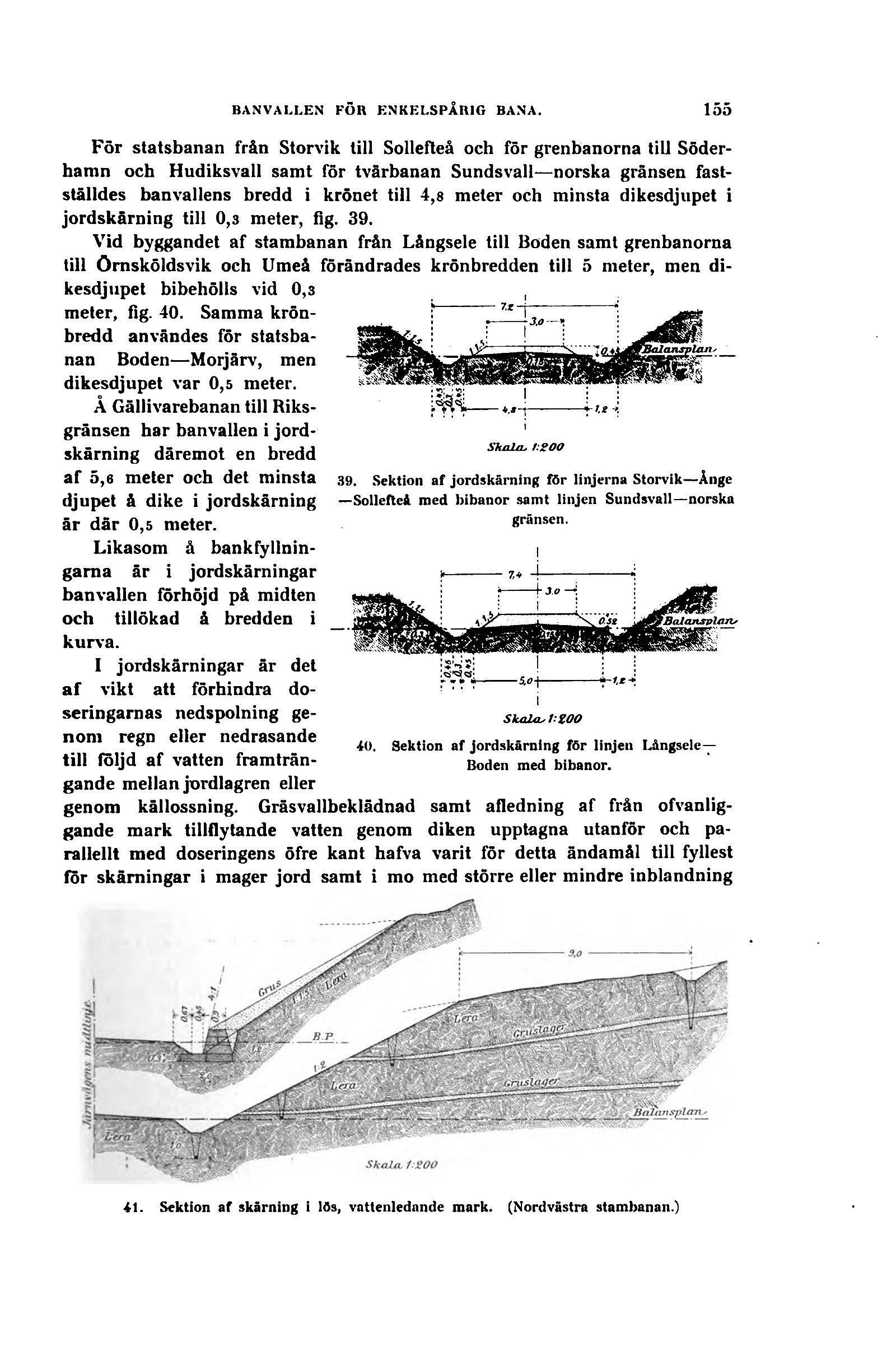

39. Sektion af jordskärning för linjerna Storvik—Ånge
—Sollefteå med bibanor samt linjen Sundsvall—norska

gränsen.

I

1Balansplnru

I

Skalas 1:200

40. Sektion af jordskärning för linjen Långsele—

Boden med bibanor.

rrn

41. Sektion af skärning i lös, vattenledande mark. (Nordvästra stambanan.)
