ofvan omnämnda fyllnadsämnena inskränkes till 1 å 1,2 meter, och är
härvid synnerligen angeläget, att alla ur grafvens botten uppskjutande stenar
borttagas till nyssnämnda djup, enär dessa eljes såsom varande goda
värmeledare genom köldens inverkan uppfrysa och under årens lopp småningom
höja sig, så att de slutligen förorsaka rubbning af spårets läge. Därest till
utgräfningen gränsande del af banvallen äfven innehåller tjälskjutande jord,
som dock icke förorsakat så betydande uppfrysning, att dess aflägsnande
ansetts erforderlig, är fördelaktigt att utspetsa utgräfningen i afseende på
djupet för utjämnande af öfvergången emellan den isolerade och den
fortfarande uppfrysande delen af spåret. I början verkställdes utgräfningarna
i Norrland till en bredd af allenast 3 meter samt ett djup af 1,5 meter vid
grusfyllning och 0,9 meter vid användandet af öfriga isoleringsämnen, men
sedan sliprar af större längd äfven å de nordligare statsbanedelarna börjat
komma i bruk och erfarenheten visat, att dessa utgräfningar icke
fullständigt uppfyllde sitt ändamål, hafva dimensionerna sedermera ökats, såsom
af det ofvanstående framgår.
Sedan den tjälskjutande jorden sålunda blifvit bortskaffad, anordnas midl
i utgräfningens botten ett längs densamma löpande dräneringsdike med bredd
och djup af 0,3 meter, hvilket dike fylles med splittradt virke och sten
samt ett däröfver anbragt lager af mossa och på hvar 15:de å 25:te meter
förses med på enahanda sätt anordnade sidoaflopp. Dessa sistnämnda
utmynna antingen direkt å banvallens dosering, därest härifrån finnes fritt
aflopp för vattnet, eller ock i särskilda täckdiken, hvilka böra före
utgräfningens påbörjande vara anlagda under banvallens sidodiken på sådant sätt,
att därmed afsedt ändamål, eller vattnets afledande från utgräfningen, och
deras framtida bestånd må kunna i tillfredsställande grad påräknas.

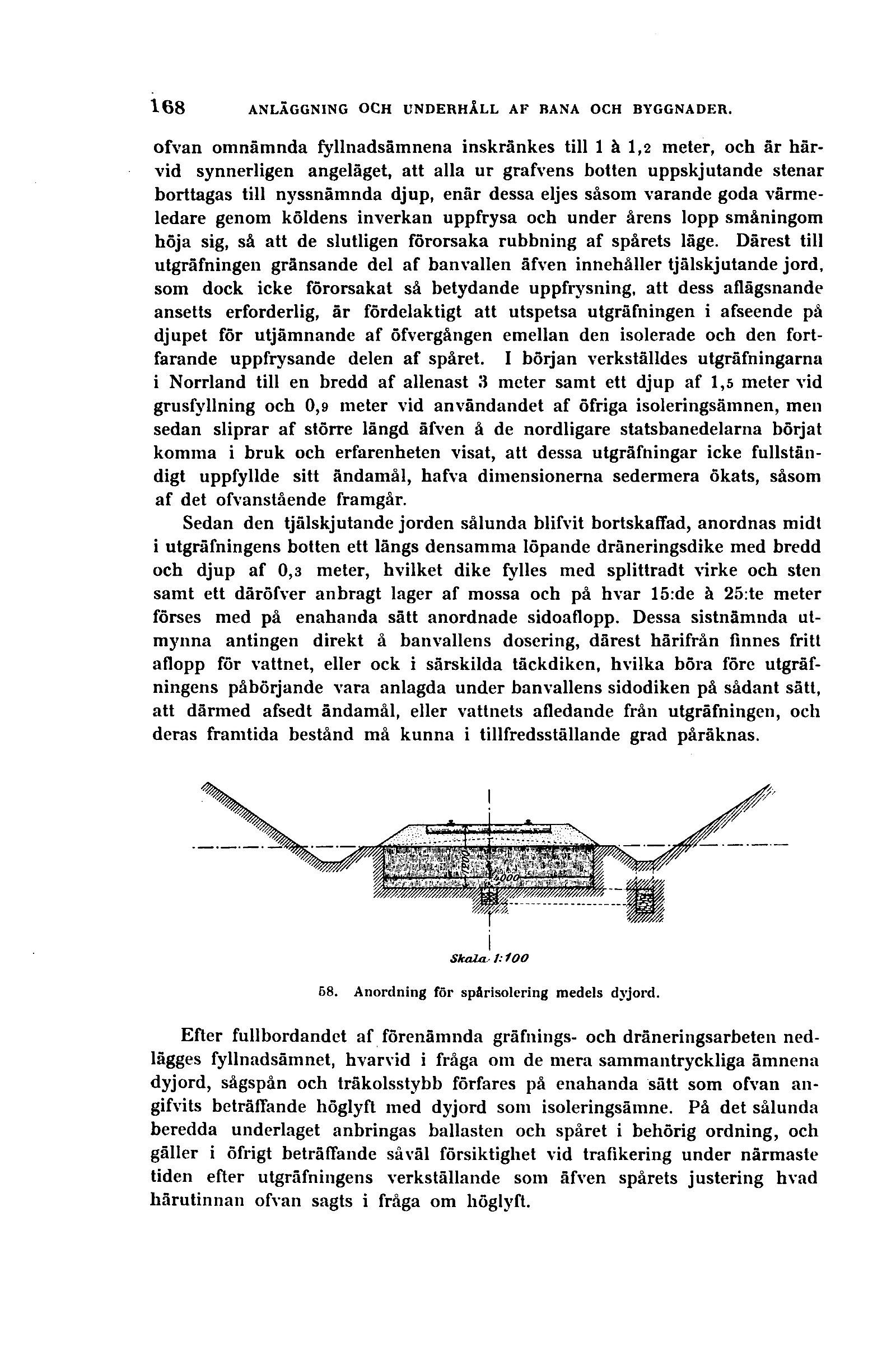

Skala. /: 100
68. Anordning för spflrisolering medels dyjord.
Efter fullbordandet af förenämnda gräfnings- och dräneringsarbeten
nedlägges fyllnadsämnet, hvarvid i fråga om de mera sammantryckliga ämnena
dyjord, sågspån och träkolsstybb förfares på enahanda sätt som ofvan
an-gifvits beträffande höglyft med dyjord som isoleringsämne. På det sålunda
beredda underlaget anbringas ballasten och spåret i behörig ordning, och
gäller i öfrigt beträffande såväl försiktighet vid trafikering under närmaste
tiden efter utgräfningens verkställande som äfven spårets justering hvad
härutinnan ofvan sagts i fråga om höglyft.
