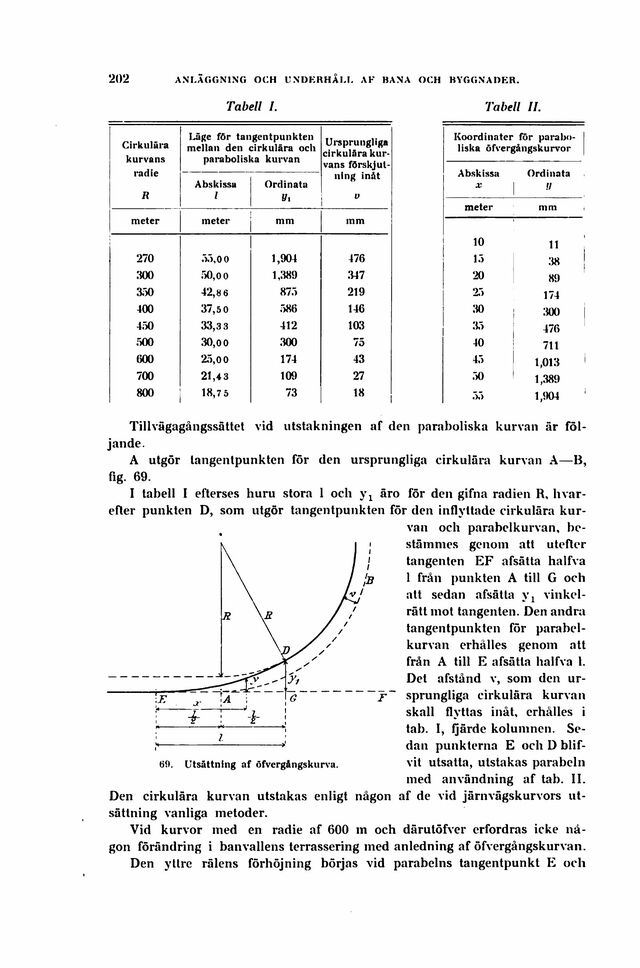

Tabell I. Tabell II

Cirkulära kurvans radie R Läge för tangentpunkten mellan den cirkulära och paraboliska kurvan Ursprungliga cirkulära
kurvans förskjutning inåt v
Abskissa / Ordinata £/.
meter meter mm mm
i ■ 270 55,00 1,904 476
300 50,00 1,389 347
350 42,8 6 875 219
400 37,5 0 586 146
450 33,3 3 412 103
500 30,00 300 75
600 25,00 174 43
700 21,43 109 27
800 18,7 5 73 18

Koordinater for
paraboliska öfvergångs kurvor
Abskissa Ordinata
X //
meter mm i
10 n
15 38
20 89
25 174
30 300
35 476
40 711
45 1,013
50 1,389
55 1,904

Tillvägagångssättet vid utstakningen af den paraboliska kurvan är
följande.

A utgör tangentpunkten för den ursprungliga cirkulära kurvan A—B,

fig. 69.

I tabell I efterses huru stora 1 och yx äro för den gifna radien R,
hvarefter punkten D, som utgör tangentpunkten för den inflyttade cirkulära
kurvan och parabelkurvan,
bestämmes genom att utefter
tangenten EF afsätta halfva
1 från punkten A till G och
att sedan afsätta Vj
vinkelrätt mot tangenten. Den andra
tangentpunkten för
parabelkurvan erhålles genom att
från A till E afsätta halfva 1.
Det afstånd v, som den
ur-sprungliga cirkulära kurvan
skall flyttas inåt, erhålles i
tab. I, Qärde kolumnen.
Sedan punkterna E och D
blif-vit utsatta, utstakas parabeln
med användning af tab. II.
Den cirkulära kurvan utstakas enligt någon af de vid järnvägskurvors
utsättning vanliga metoder.

Vid kurvor med en radie af 600 m och därutöfver erfordras icke
någon förändring i banvallens terrassering med anledning af öfvergångskurvan.
Den yttre rälens förhöjning börjas vid parabelns tangentpunkt E och
