Den största af dessa broar är den öfver Såfveän vid Lerum uppförda,
hvil-ken, inberäknadt landfästena, erhöll 59 meters längd och en höjd af 9,8
meter, räknadt från dess bas, så att banan ligger 6,7 meter öfver högsta
vatten ytan. Bron byggdes med 5 halfcirkelhvalf af 6,38 meters spännvidd,
hvilande på 4 stycken 2,38 meter tjocka pelare af 5 meters höjd, samt 2
landfästen af 2,67 meters höjd, allt räknadt till hvalfanfangen. De båda
pelarna, som äro uppförda i strömfåran, äro, intill höjden för det högsta
vattenståndet, åt ändarna förlängda med tresidiga prismor och hålla,
inberäknadt dessa, vid basen 10,69 meter i längd, hvaremot de båda yttre
pelarna, hvilka äro rektangulära i plan, endast äro 8 meter långa. Vederla-

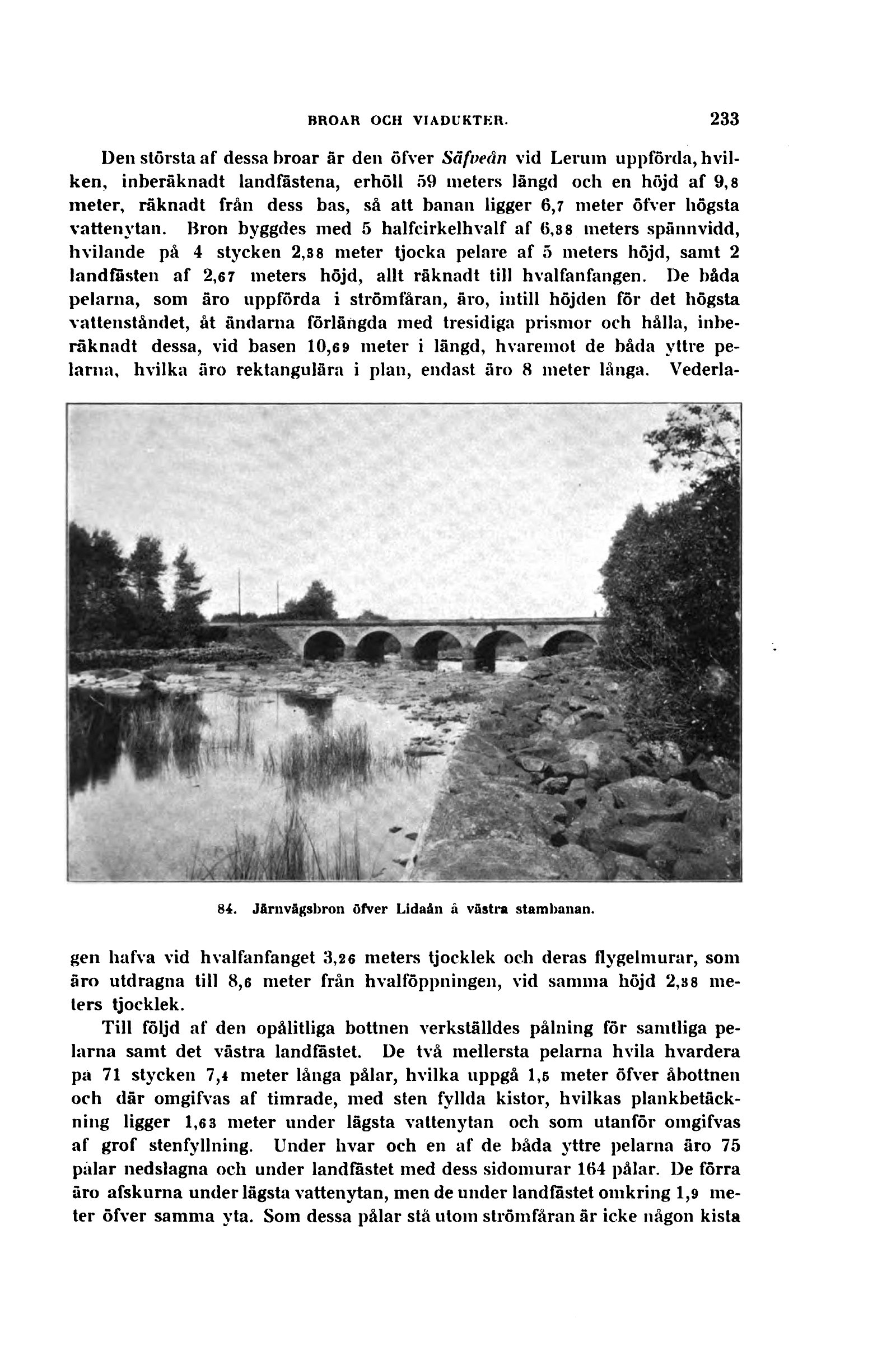

84. Järnvägsbron öfver Lidaån ä västra stambanan.

gen hafva vid hvalfanfanget 3,26 meters tjocklek och deras flygelmurar, som
äro utdragna till 8,6 meter från hvalföppningen, vid samma höjd 2,38
meters tjocklek.

Till följd af den opålitliga bottnen verkställdes pålning för samtliga
pelarna samt det västra landfästet. De två mellersta pelarna hvila hvardera
pa 71 stycken 7,4 meter långa pålar, hvilka uppgå 1,5 meter öfver åbottnen
och där omgifvas af timrade, med sten fyllda kistor, hvilkas
plankbetäckning ligger 1,63 meter under lägsta vattenytan och som utanför omgifvas
af grof stenfyllning. Under hvar och en af de båda yttre pelarna äro 75
palar nedslagna och under landfastet med dess sidomurar 164 pålar. De förra
äro afskurna under lägsta vattenytan, men de under landfastet omkring 1,9
meter öfver samma yta. Som dessa pålar stå utom strömfåran är icke någon kista
