rum, smedja, kontor för föreståndaren för lokomotivstationen och
förråds-tjänstemän samt öfverliggningsrum för tågpersonal m. fl. lokaler. Huru en

Skala/

M 9 10 tO 90 40 SO&YlVlW

r ■ . ■ |

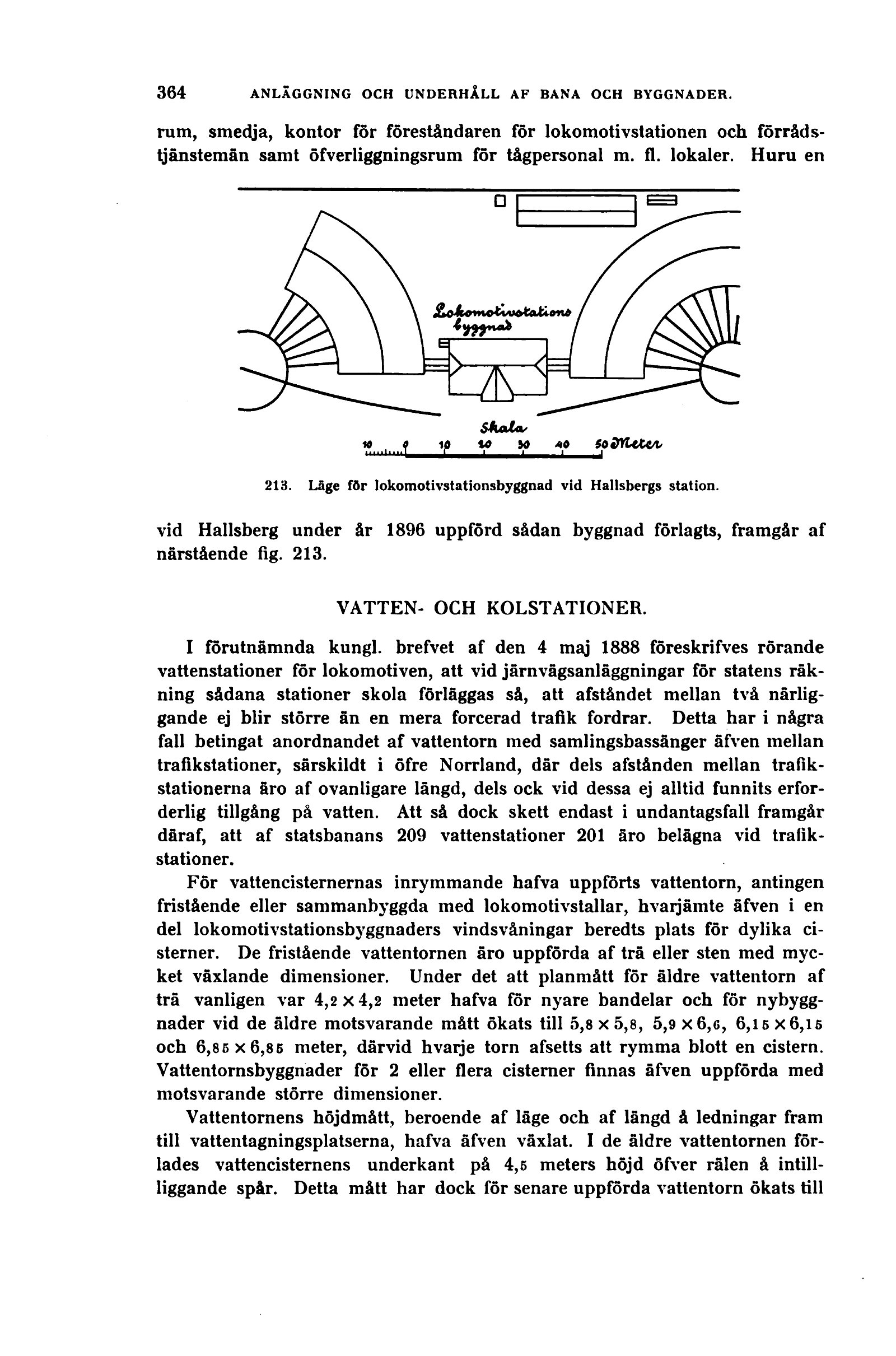

213. LSge för lokomotivstationsbyggnad vid Hallsbergs station.

vid Hallsberg under år 1896 uppförd sådan byggnad förlagts, framgår af
närstående fig. 213.

VATTEN- OCH KOLSTATIONER.

I förutnämnda kungl. brefvet af den 4 maj 1888 föreskrifves rörande
vattenstationer för lokomotiven, att vid järnvägsanläggningar för statens
räkning sådana stationer skola förläggas så, att afståndet mellan två
närliggande ej blir större än en mera forcerad trafik fordrar. Detta har i några
fall betingat anordnandet af vattentorn med samlingsbassänger äfven mellan
trafikstationer, särskildt i öfre Norrland, där dels afstånden mellan
trafikstationerna äro af ovanligare längd, dels ock vid dessa ej alltid funnits
erforderlig tillgång på vatten. Att så dock skett endast i undantagsfall framgår
däraf, att af statsbanans 209 vattenstationer 201 äro belägna vid
trafikstationer.

För vattencisternernas inrymmande hafva uppförts vattentorn, antingen
fristående eller sammanbyggda med lokomotivstallar, hvaijämte äfven i en
del lokomotivstationsbyggnaders vindsvåningar beredts plats för dylika
cisterner. De fristående vattentornen äro uppförda af trä eller sten med
mycket växlande dimensioner. Under det att planmått för äldre vattentorn af
trä vanligen var 4,2 x 4,2 meter hafva för nyare bandelar och för
nybyggnader vid de äldre motsvarande mått ökats till 5,8 x 5,8, 5,9 x 6,6, 6,15x6,15
och 6,85 x6,85 meter, därvid hvaije torn afsetts att rymma blott en cistern.
Vattentornsbyggnader för 2 eller flera cisterner finnas äfven uppförda med
motsvarande större dimensioner.

Vattentornens höjdmått, beroende af läge och af längd å ledningar fram
till vattentagningsplatserna, hafva äfven växlat. I de äldre vattentornen
förlädes vattencisternens underkant på 4,5 meters höjd öfver rälen å
intill-liggande spår. Detta mått har dock för senare uppförda vattentorn ökats till
