% C t^ru^ui/C^ c ti o^ywAycturi’.

<6 4Ctrv

< i

iå 4m.

’ 9

t.i t

•»

___I

(f ]

"
o
„ . J 1, ’ " .J

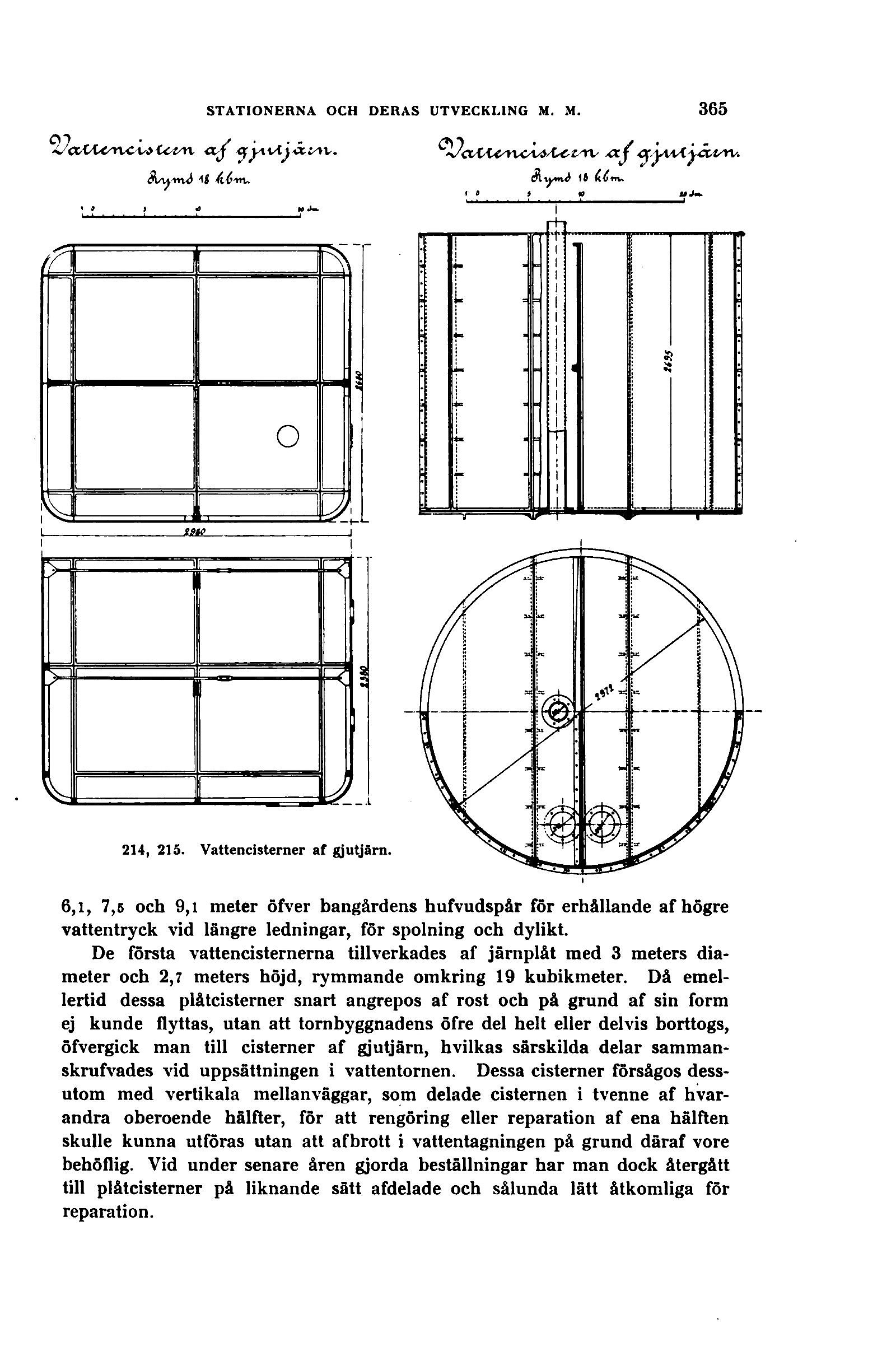

214, 215. Vattencisterner af gjutjärn.

6,1, 7,5 och 9,1 meter öfver bangårdens hufvudspår för erhållande af högre
vattentryck vid längre ledningar, för spolning och dylikt.

De första vattencisternerna tillverkades af järnplåt med 3 meters
diameter och 2,7 meters höjd, rymmande omkring 19 kubikmeter. Då
emellertid dessa plåtcisterner snart angrepos af rost och på grund af sin form
ej kunde flyttas, utan att tornbyggnadens öfre del helt eller delvis borttogs,
öfvergick man till cisterner af gjutjärn, hvilkas särskilda delar
samman-skrufvades vid uppsättningen i vattentornen. Dessa cisterner försågos
dessutom med vertikala mellanväggar, som delade cisternen i tvenne af
hvarandra oberoende hälfter, för att rengöring eller reparation af ena hälften
skulle kunna utföras utan att afbrott i vattentagningen på grund däraf vore
behöflig. Vid under senare åren gjorda beställningar har man dock återgått
till plåtcisterner på liknande sätt afdelade och sålunda lätt åtkomliga för
reparation.
