För uppbärandet af plankgolfvet äro konsoler af gallerverk anbragta å
bärbalkarnas sidor.

Samtliga vändskifvor hafva inlagts inom en krans af granit (fig. 225)
med därå för ledarhjulen anbragt ringräl, och kransens öfre skift bildar

O

0>

«3

U



o

■o

o

£

Cg

£

2

CO

T3

Q

tSS

>

>

O

B

o

o

N

N

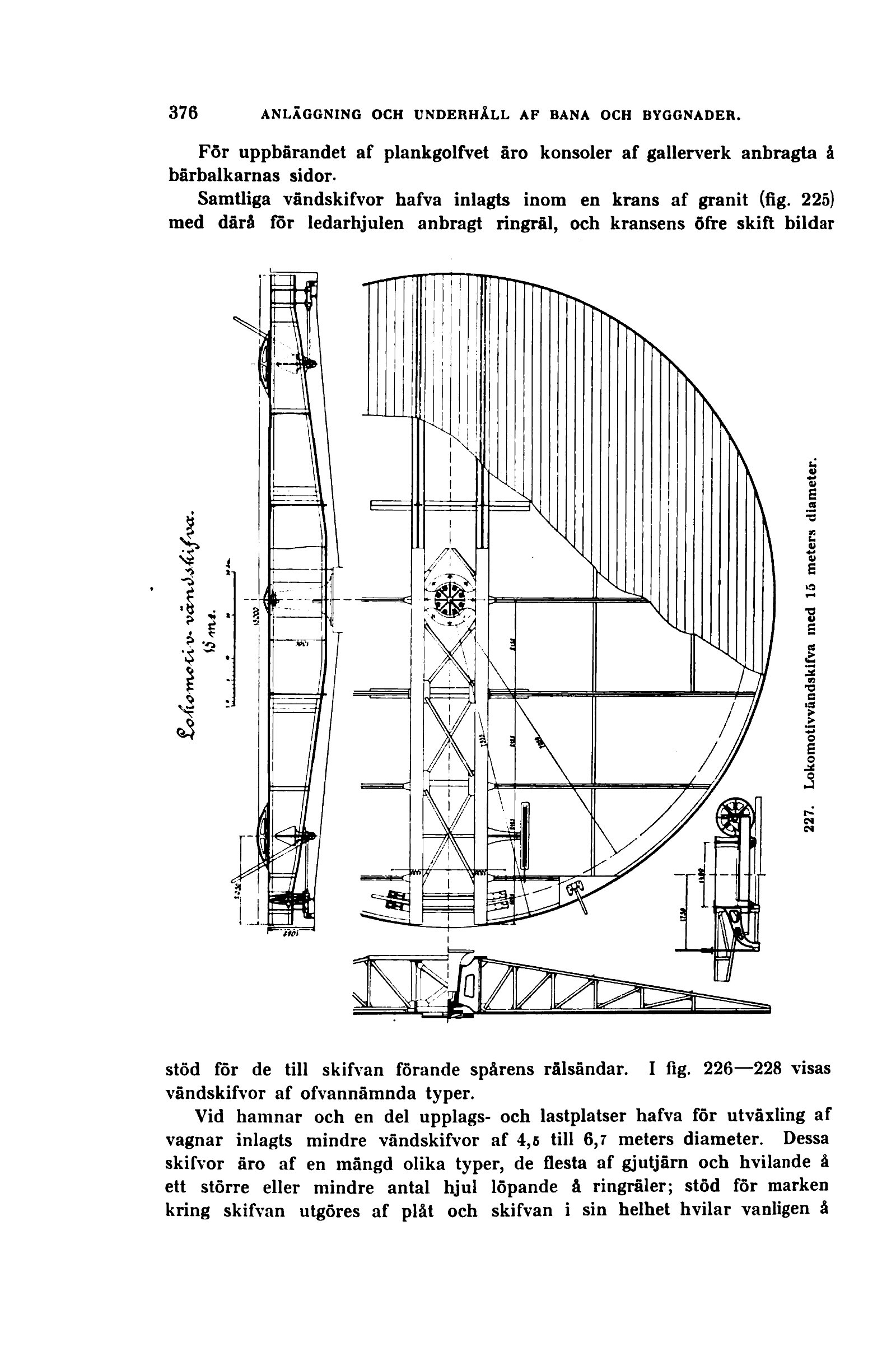

stöd för de till skifvan förande spårens rälsändar. I fig. 226—228 visas
vändskifvor af ofvannämnda typer.

Vid hamnar och en del upplags- och lastplatser hafva för utvåxling af
vagnar inlagts mindre vändskifvor af 4,5 till 6,7 meters diameter. Dessa
skifvor äro af en mängd olika typer, de flesta af gjutjärn och hvilande å
ett större eller mindre antal hjul löpande å ringräler; stöd för marken
kring skifvan utgöres af plåt och skifvan i sin helhet hvilar vanligen å
