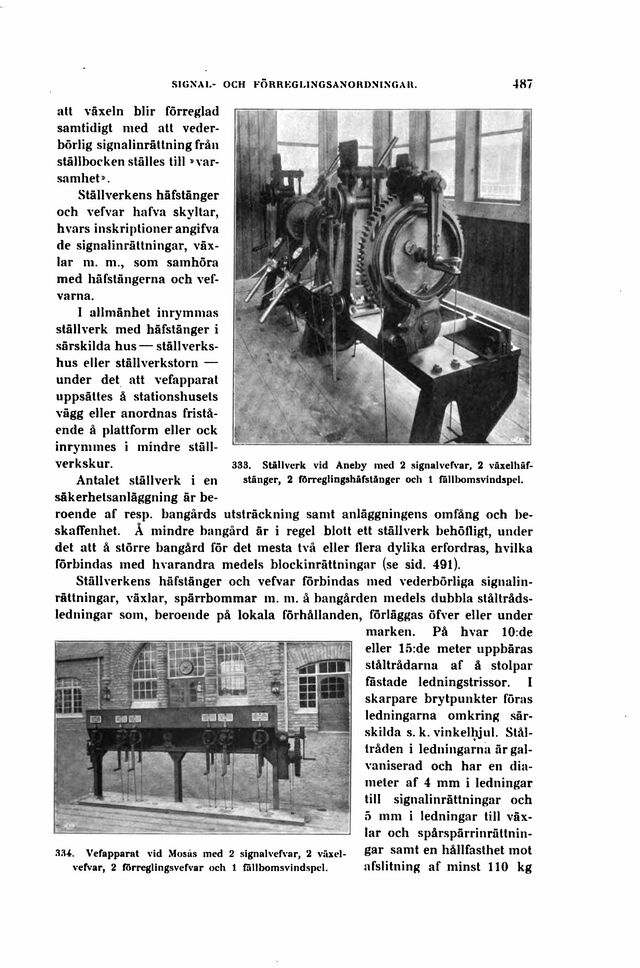

att växeln blir förreglad
samtidigt med att
vederbörlig signalinrättning från
ställbocken ställes till
»varsamhet».

Ställverkens häfstänger
och vefvar hafva skyltar,
hvars inskriptioner angifva
de signalinrättningar,
växlar m. m., som samhöra
med häfstängerna och vef-

varna.

I allmänhet inrymmas
ställverk med häfstänger i
särskilda hus —
ställverks-hus eller ställverkstorn —
under det att vefapparat
uppsättes å stationshusets
vägg eller anordnas
fristående å plattform eller ock
inrymmes i mindre
ställverkskur. 333. Ställverk vid Aneby med 2 signalvefvar, 2 växeihäf-

Antalet ställverk i en stänger, 2 förreglingshäfstänger och 1 fallbomsvindspel.

såkerhetsanläggning är
beroende af resp. bangårds utsträckning samt anläggningens omfång och
beskaffenhet. A mindre bangård är i regel blott ett ställverk behöfligt, under
det att å större bangård för det mesta två eller flera dylika erfordras, hvilka
förbindas med hvarandra medels blockinrättningar (se sid. 491).

Ställverkens häfstänger och vefvar förbindas med vederbörliga
signalinrättningar, växlar, spärrbommar m. m. å bangården medels dubbla
ståltråds-ledningar som, beroende på lokala förhållanden, förläggas öfver eller under

marken. På hvar 10:de
eller 15:de meter uppbäras
ståltrådarna af å stolpar
fastade ledningstrissor. I
skarpare brytpunkter föras
ledningarna omkring
särskilda s. k. vinkelhjul.
Ståltråden i ledningarna är
gal-vaniserad och har en
diameter af 4 mm i ledningar
till signalinrättningar och
5 mm i ledningar till
växlar och spårspärrinrättnin-

334. Vefapparat vid Mosäs med 2 signalvefvar, 2 växel- 8^ samt en hållfasthet mot

vefvar, 2 förreglingsvefvar och 1 fällbomsvindspel. afslitning af minst 110 kg
