kortare tid. Rörelsen begränsas af anslagsskrufvarna a, hvilka äfven hafva
till uppgift att, då här nedan närmare beskrifna »öfverdragning» kommer
i fråga, åstadkomma erforderliga ledningsförbindelser för densamma.
Pappersremsans rörelse liksom
färgtris-sans rotation åstadkommes genom ett i
skrifapparaten befintligt urverk.
Strömslutningarna verkställas med hjälp af
den s. k. tangenten, en mellan anslag
rörlig häfstång, som af en fjäder hålles
tryckt mot det ena anslaget och vid
tangentens nedtryckning pressas mot
det andra anslaget.
De båda telegraferingssystemen
skilja sig sålunda väsentligen från
hvarandra genom den använda strömmens
beskaffenhet, växelström resp. likriktad
ström, och med afseende på sättet för
strömmens alstrande, växelströmmen
genom mekaniskt arbete, likströmmen

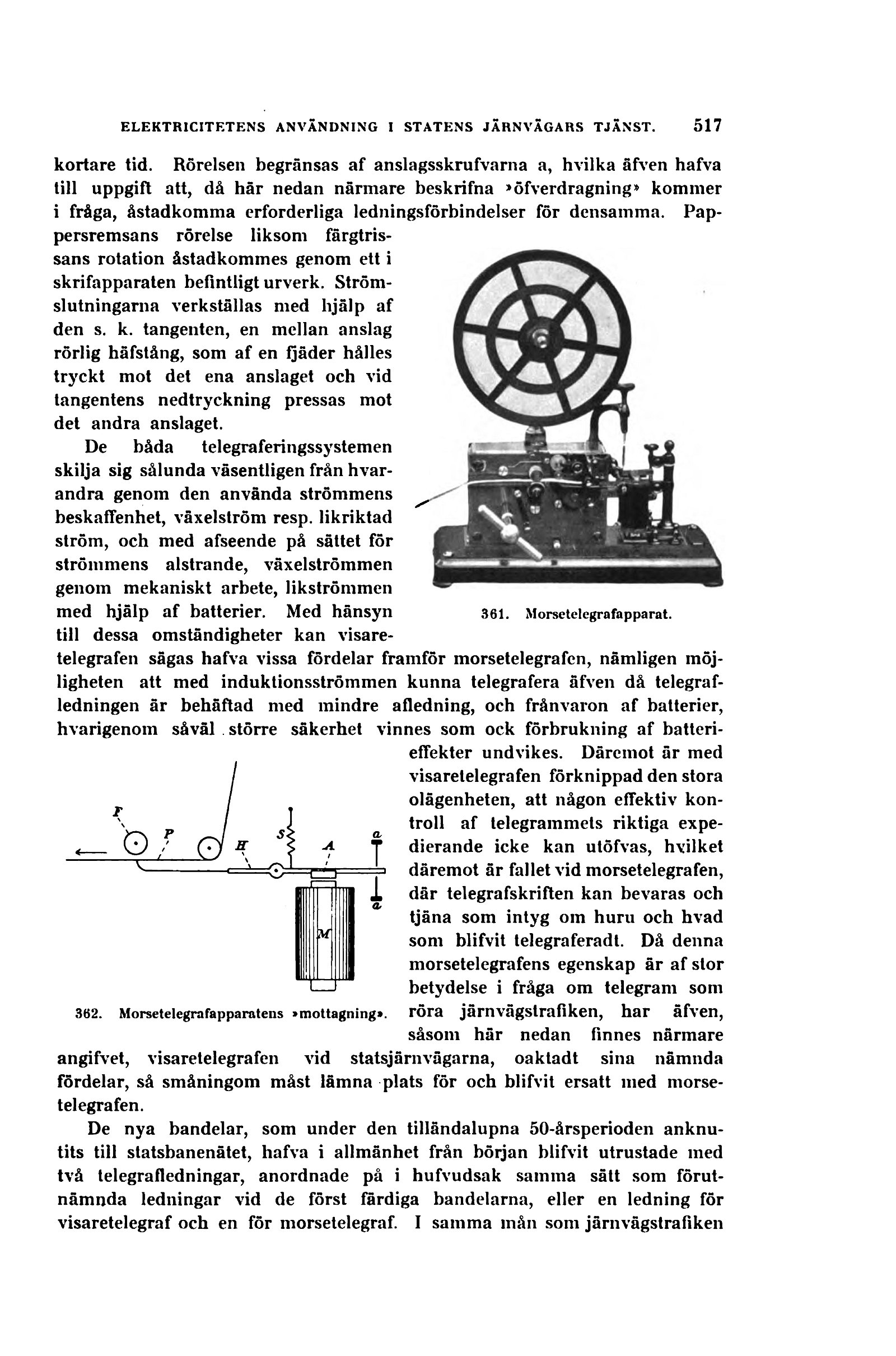

med hjälp af batterier. Med hänsyn 361. Morseteiegrafapparat.
till dessa omständigheter kan
visaretelegrafen sägas hafva vissa fördelar framför morsetelegrafcn, nämligen
möjligheten att med induktionsströmmen kunna telegrafera äfven då
telegrafledningen är behäftad med mindre afledning, och frånvaron af batterier,
hvarigenom såväl större säkerhet vinnes som ock förbrukning af batteri-
efTekter undvikes. Däremot är med
visaretelegrafen förknippad den stora
olägenheten, att någon effektiv
kontroll af telegrammets riktiga
expedierande icke kan utöfvas, hvilket
däremot är fallet vid morsetelegrafen,
där telegrafskriften kan bevaras och
tjäna som intyg om huru och hvad
som blifvit telegraferadt. Då denna
morsetelegrafens egenskap är af stor
betydelse i fråga om telegram som
röra järnvägstrafiken, har äfven,
såsom här nedan finnes närmare
angifvet, visaretelegrafen vid statsjärnvägarna, oaktadt sina nämnda
fördelar, så småningom måst lämna plats för och blifvit ersatt med
morsetelegrafen.
De nya bandelar, som under den tilländalupna 50-årsperioden
anknutits till statsbanenätet, hafva i allmänhet från böijan blifvit utrustade med
två telegrafledningar, anordnade på i hufvudsak samma sätt som
förutnämnda ledningar vid de först färdiga bandelarna, eller en ledning för
visaretelegraf och en för morsetelegraf. I samma inån som järnvägstrafiken
M
t
362. Morsetelegrafapparatens »mottagning».
