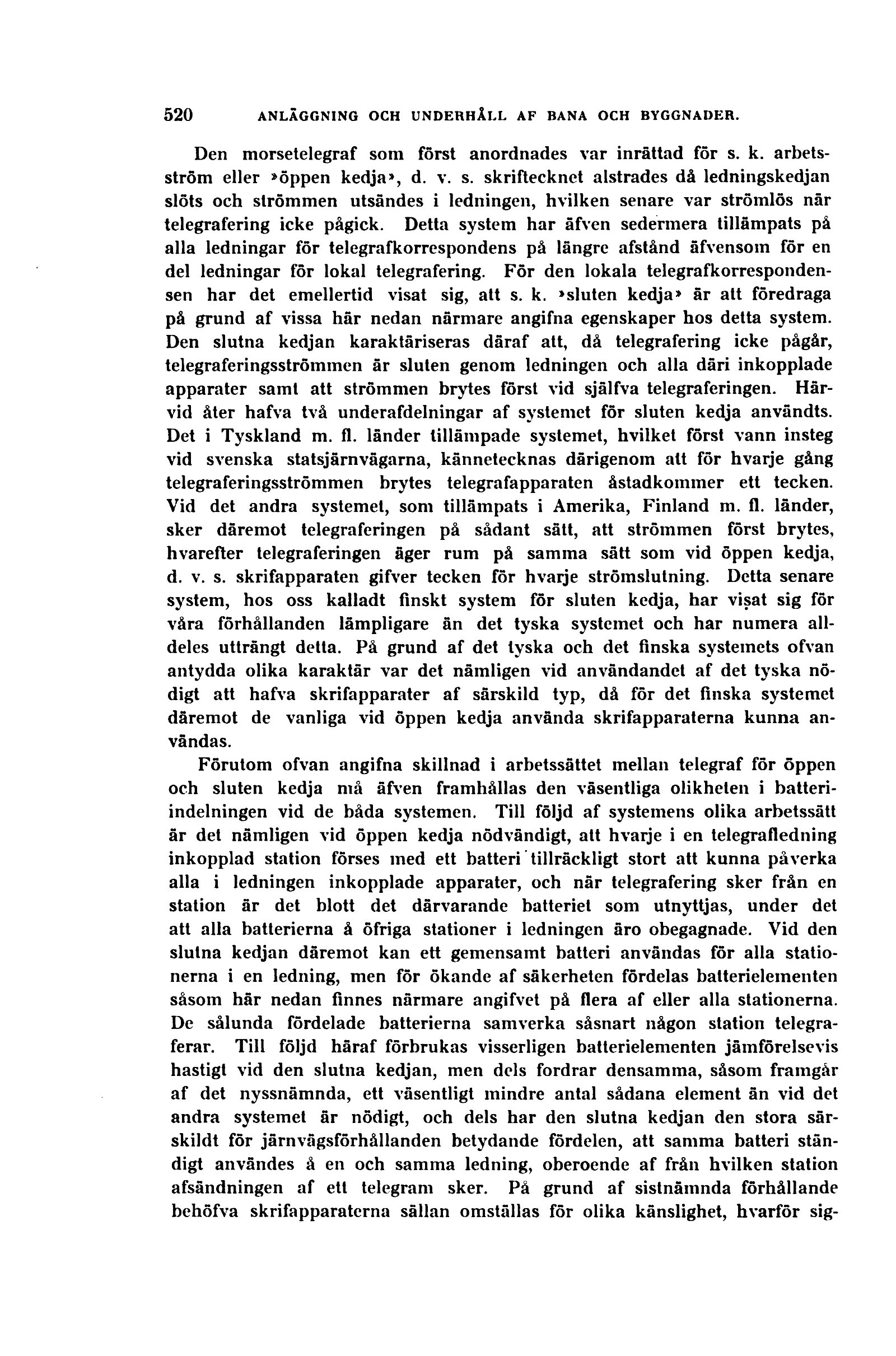

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Den morsetelegraf som först anordnades var inrättad för s. k.
arbets-ström eller »öppen kedja», d. v. s. skriftecknet alstrades då ledningskedjan
slöts och strömmen utsändes i ledningen, hvilken senare var strömlös när
telegrafering icke pågick. Detta system har äfven sedermera tillämpats på
alla ledningar för telegrafkorrespondens på längre afstånd äfvensom för en
del ledningar för lokal telegrafering. För den lokala
telegrafkorrespondensen har det emellertid visat sig, att s. k. »sluten kedja» är att föredraga
på grund af vissa här nedan närmare angifna egenskaper hos detta system.
Den slutna kedjan karaktäriseras däraf att, då telegrafering icke pågår,
telegraferingsströmmen är sluten genom ledningen och alla däri inkopplade
apparater samt att strömmen brytes först vid själfva telegraferingen.
Härvid åter hafva två underafdelningar af systemet för sluten kedja användts.
Det i Tyskland m. fl. länder tillämpade systemet, hvilket först vann insteg
vid svenska statsjärnvägarna, kännetecknas därigenom att för hvaije gång
telegraferingsströmmen brytes telegrafapparaten åstadkommer ett tecken.
Vid det andra systemet, som tillämpats i Amerika, Finland m. 11. länder,
sker däremot telegraferingen på sådant sätt, att strömmen först brytes,
hvarefter telegraferingen äger rum på samma sätt som vid öppen kedja,
d. v. s. skrifapparaten gifver tecken för hvaije strömslutning. Detta senare
system, hos oss kalladt finskt system för sluten kedja, har visat sig för
våra förhållanden lämpligare än det tyska systemet och har numera
alldeles utträngt detta. På grund af det tyska och det finska systemets ofvan
antydda olika karaktär var det nämligen vid användandet af det tyska
nödigt att hafva skrifapparater af särskild typ, då för det finska systemet
däremot de vanliga vid öppen kedja använda skrifapparaterna kunna
användas.

Förutom ofvan angifna skillnad i arbetssättet mellan telegraf för öppen
och sluten kedja må äfven framhållas den väsentliga olikheten i
batteriindelningen vid de båda systemen. Till följd af systemens olika arbetssätt
är det nämligen vid öppen kedja nödvändigt, att hvaije i en telegrafledning
inkopplad station förses med ett batteri tillräckligt stort att kunna påverka
alla i ledningen inkopplade apparater, och när telegrafering sker från en
station är det blott det därvarande batteriet som utnyttjas, under det
att alla batterierna å öfriga stationer i ledningen äro obegagnade. Vid den
slutna kedjan däremot kan ett gemensamt batteri användas för alla
stationerna i en ledning, men för ökande af säkerheten fördelas batterielementen
såsom här nedan finnes närmare angifvet på flera af eller alla stationerna.
De sålunda fördelade batterierna samverka såsnart någon station
telegraferar. Till följd häraf förbrukas visserligen batterielementen jämförelsevis
hastigt vid den slutna kedjan, men dels fordrar densamma, såsom framgår
af det nyssnämnda, ett väsentligt mindre antal sådana element än vid det
andra systemet är nödigt, och dels har den slutna kedjan den stora
sär-skildt för järnvägsförhållanden betydande fördelen, att samma batteri
ständigt användes å en och samma ledning, oberoende af från hvilken station
afsändningen af ett telegram sker. På grund af sistnämnda förhållande
behöfva skrifapparaterna sällan omställas för olika känslighet, hvarför sig-
