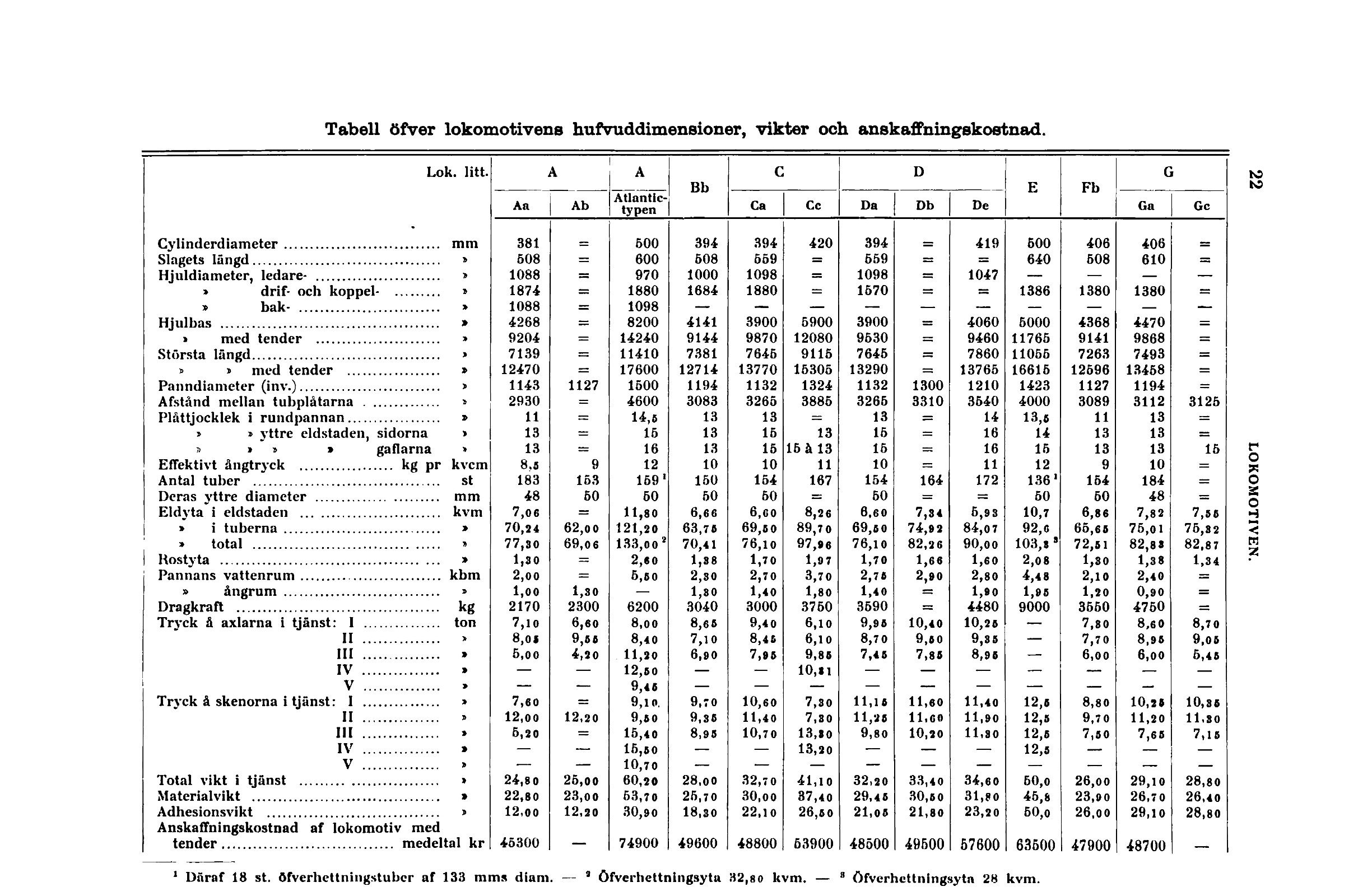

Lok. litt. A i C D G
Bb E Fb
Aa Ab Atlantic- typen Ca Cc Da Db De Ga Gc
Cylinderdiameter mm 381 __ 500 394 394 420 394 _ 419 600 406 406 _
Slagets längd 508 = 600 508 559 = 559 = = 640 508 610 ==
Hjuldiameter, ledare- 1088 = 970 1000 1098 = 1098 = 1047 — — — —
» drif- och koppel- i 1874 = 1880 1684 1880 = 1570 = = 1386 1380 1380 =
» bak- » 1088 = 1098 — — — — — — — — — —
Hjulbas » 4268 = 8200 4141 3900 5900 3900 = 4060 5000 4368 4470 =
» med tender 9204 = 14240 9144 9870 12080 9630 = 9460 11765 9141 9868 =
Största längd > 7139 = 11410 7381 7645 9115 7645 = 7860 11055 7263 7493 =
» » med tender 12470 = 17600 12714 13770 15305 13290 = 13765 16616 12596 13458 =
Panndiameter (inv.) > 1143 1127 1500 1194 1132 1324 1132 1300 1210 1423 1127 1194 =
Afstånd mellan tubplåtarna 2930 — 4600 3083 3265 3885 3265 3310 3540 4000 3089 3112 3125
Plåttjocklek i rundpannan 11 = 14,ö 13 13 = 13 14 13,6 11 13 =
» » yttre eldstaden, sidorna > 13 15 13 15 13 16 = 16 14 13 13 =
» » » gaflarna > 13 = 16 13 15 16 å 13 15 16 15 13 13 15
EiTektivt ångtryck kg pr k vem 8,5 9 12 10 10 11 10 = 11 12 9 10 =
Antal tuber st 183 153 159 1 150 154 167 154 164 172 136 1 154 184 =
Deras yttre diameter mm 48 50 50 50 50 = 60 = = 50 50 48 =
Eldvta i eldstaden kvm 7,06 — 11,80 6,66 6,60 8,26 6,60 7,34 6,93 10,7 6,86 7,82 7,56
| » i tuberna » 70,24 62,oo 121,20 63,76 69,öo 89,70 69,öo 74,92 84,07 92,6 65,66 75,01 76,82
» total 77,30 69,06 133,oo 2 70,41 76,io 97,96 76,10 82,26 90,oo 103,« 8 72,61 82,8« 82,87
Kostyta » 1,30 — 2,60 1,38 1,70 1,97 1,70 1,66 1,60 2,08 4,48 1,30 1,38 1,3 4
Pannans vattenrum kbm 2,00 — 5,60 2,30 2,70 3,70 2,76 2,90 2,80 2,10 2,40 =
» ångrum » 1,00 1,30 — 1,30 3040 1,40 1,80 1,40 = 1,90 1,96 1,20 0,90 =
Dragkraft kg 2170 2300 6200 3000 3750 3690 = 4480 9000 3660 4750 =
Tryck å axlarna i tjänst: I ton 7,io 6,60 8,oo 8,66 9,40 6,io 9,96 10,40 10,26 — 7,80 8,60 8,70
II > 8,of 9,(6 4,20 8,40 7,io 8,46 6,io 8,70 9,60 9,35 — 7,70 8,96 9,05
III > 5,oo 11,20 6,90 7,96 9,86 7,46 7,86 8,96 — 6,oo 6,00 5,46
IV > — — 12,60 — — 10,n — — — — — — —
V » — — 9,46 — — — — — — — — — —
Tryck å skenorna i tjänst: I » 7,60 = 9,10. 9,70 10,60 7,30 11,16 11,60 11,40 12,6 8,80 10,26 10,36
II 12,00 12,20 9,60 9,36 11,40 7,30 11,26 11.60 11,90 12,6 9t70 11,20 11,30
III » 5,20 = 15,40 8,96 10,70 13,30 9,80 10,20 11,30 12,6 7,60 7,65 7,16
IV » — — 15,60 — — 13,20 — — — 12,6 — — —
V » — — 10,70 — — — — — — — — — —
Total vikt i tjänst > 24,80 25,00 60,20 28,00 32,7 0 41,10 32,20 33,4 0 34,60 60,0 26,00 29,10 28,80
Material vikt » 22,80 23,00 53,70 25,70 30,oo 37,40 29,4 6 30,60 31,80 45,8 23,90 26,70 26,40
Adhesionsvikt ) 12,oo 12,20 30,90 18,30 22,io 26,60 21,06 21,80 23,20 60,o 26,00 29,10 28,80
Anskaffningskostnad af lokomotiv med
tender medeltal kr 46300 — 74900 49600 48800 53900 48500 49500 67600 63500 47900 48700 —
’ Dftraf 18 st. öfverhettningstuber af 133 mms diam. — * öfverhettnlngsyta 32,80 kvm. — 3 öfverhcttningsytn 28 kvm.
LOKOMOTIVEN.
