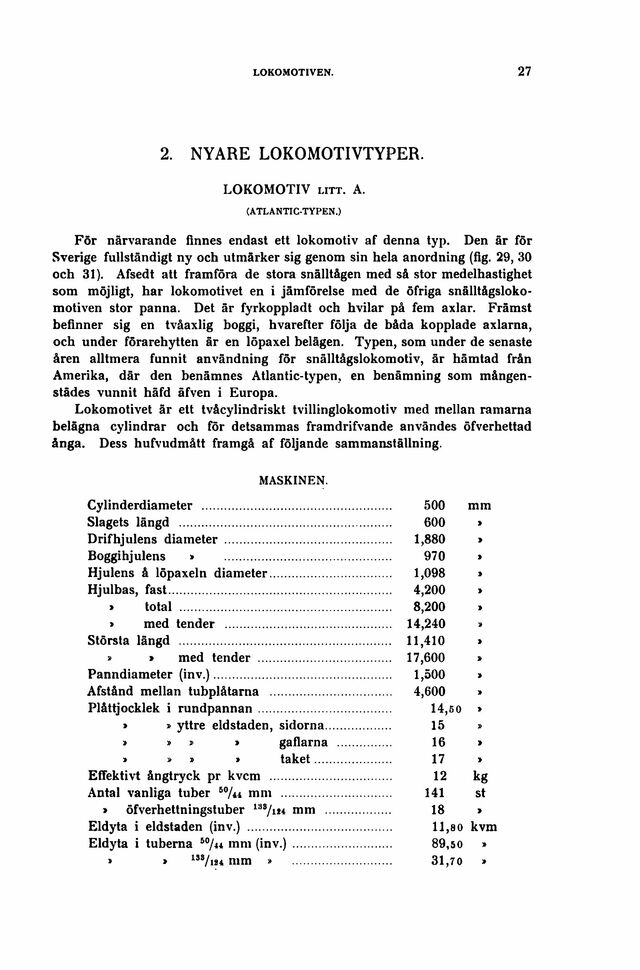

2. NYARE LOKOMOTIVTYPER.

LOKOMOTIV litt. A.

(ATLANTIC-TYPEN.)

För närvarande finnes endast ett lokomotiv af denna typ. Den är för
Sverige fullständigt ny och utmärker sig genom sin hela anordning (fig. 29, 30
och 31). Afsedt att framföra de stora snälltågen med så stor medelhastighet
som möjligt, har lokomotivet en i jämförelse med de öfriga
snälltågsloko-motiven stor panna. Det är fyrkoppladt och hvilar på fem axlar. Främst
befinner sig en tvåaxlig boggi, hvarefter följa de båda kopplade axlarna,
och under förarehytten är en löpaxel belägen. Typen, som under de senaste
åren alltmera funnit användning för snälltågslokomotiv, är hämtad från
Amerika, där den benämnes Atlantic-typen, en benämning som mången*
städes vunnit häfd äfven i Europa.

Lokomotivet är ett tvåcylindriskt tvillinglokomotiv med mellan ramarna
belägna cylindrar och för detsammas framdrifvande användes öfverhettad
ånga. Dess hufvudmått framgå af följande sammanställning.

MASKINEN.

Cylinderdiameter ..................................... 500 mm

Slagets längd ........................................ 600 »

Drifhjulens diameter ................................. 1,880 »

Boggihjulens » ............................. 970 »

Hjulens å löpaxeln diameter........................... 1,098 »

Hjulbas, fast......................................... 4,200 »

> total ..................................... 8,200 »

» med tender .............................. 14,240 »

Största längd ..................................... 11,410 »

» * med tender ............................ 17,600 *

Panndiameter (inv.)................................... 1,500 »

Afstånd mellan tubplåtarna ........................... 4,600 »

Plåttjocklek i rundpannan............................. 14,50 *

» » yttre eldstaden, sidorna.............. 15 »

> » > » ga flarn a ........... 16 »

» » » * taket................. 17 *

Effektivt ångtryck pr k vem .......................... 12 kg

Antal vanliga tuber 6%* mm ........................... 141 st

» öfverhettningstuber 13#/m mm .................. 18 >

Eldyta i eldstaden (inv.) ............................ 11,80 kvm

Eldyta i tuberna mm (*nv-)............................ 89,50 »

» > is8/m mm » ................ 31,70 »
