rum, som härigenom erhålles och hvilket är vändt framåt, är en del af
tenderns kolrum förlagd. Vattentanken, som är af 6 mms järnplåt, är
väl stagad invändigt, så att sidorna ej kunna bukta sig utåt. Denna
stagning är utförd genom vinkeljärn och stagplåtar.
Koluttaget är anbragt på ungefar en half meters höjd från tenderbottnen
och mot detsamma lutar kolrummets botten, under det att sidorna äro
vertikala. Det kolrum, som härigenom erhålles, är dock ej tillräckligt stort,
hvarför kol åfven måste uppläggas i en råge på vattentanken. Denna an-

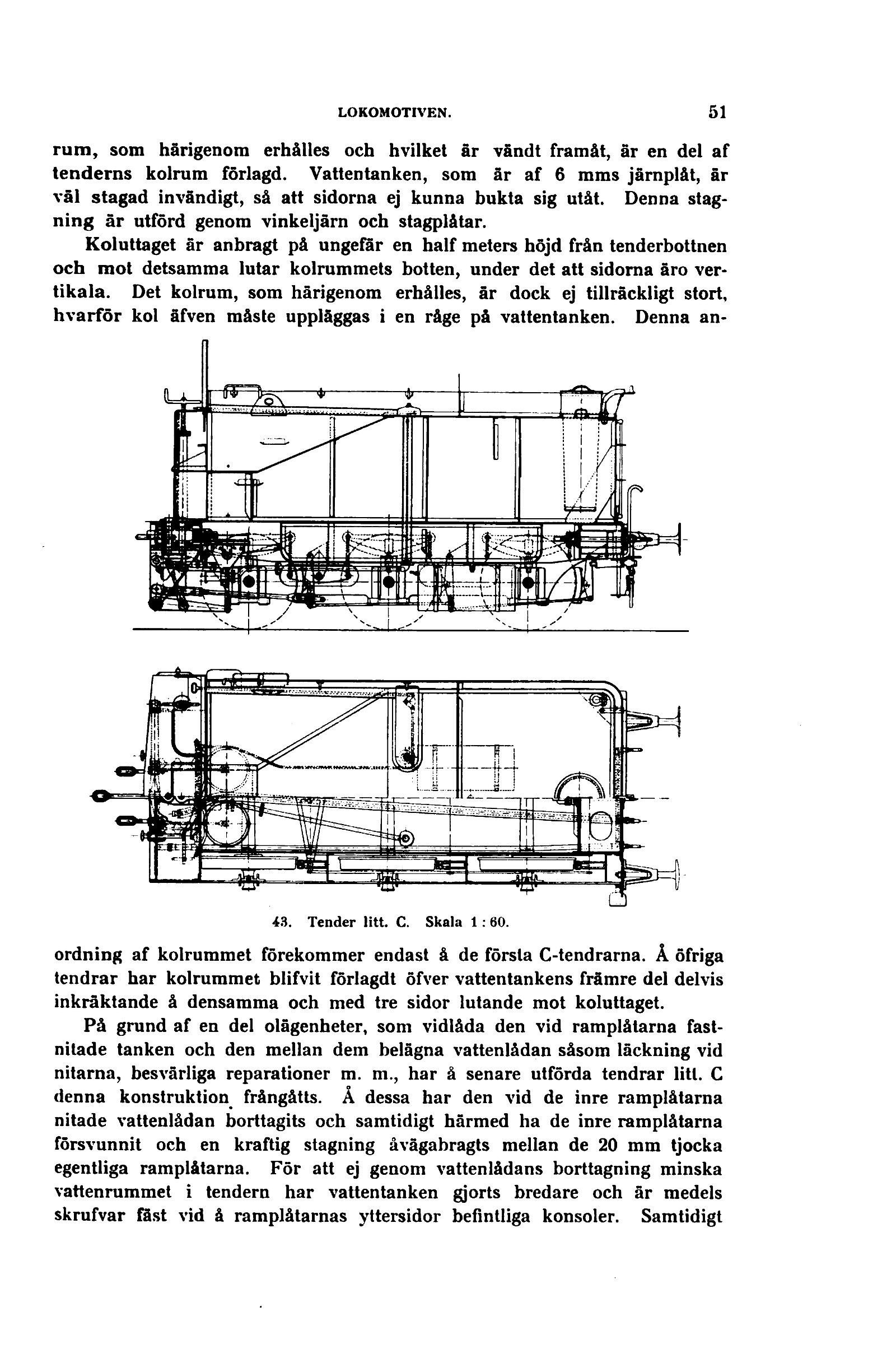

43. Tender litt. C. Skala 1 : 60.
ordning af kolrummet förekommer endast å de första C-tendrarna. Å öfriga
tendrar har kolrummet blifvit förlagdt öfver vattentankens främre del delvis
inkräktande å densamma och med tre sidor lutande mot koluttaget.
På grund af en del olägenheter, som vidlåda den vid ramplåtarna
fast-nitade tanken och den mellan dem belägna vattenlådan såsom läckning vid
nitarna, besvärliga reparationer m. m., har å senare utförda tendrar litt. C
denna konstruktion frångåtts. Å dessa har den vid de inre ramplåtarna
nitade vattenlådan borttagits och samtidigt härmed ha de inre ramplåtarna
försvunnit och en kraftig stagning åvägabragts mellan de 20 mm tjocka
egentliga ramplåtarna. För att ej genom vattenlådans borttagning minska
vattenrummet i tendern har vattentanken gjorts bredare och är medels
skrufvar fäst vid å ramplåtarnas yttersidor befintliga konsoler. Samtidigt
