På grund af pannans höga läge — 2,600 mm från skenornas öfverkant —
samt de förhållandevis små hjulen har eldstaden (fig. 62) kunnat göras vida
bredare än hvad eljes är brukligt. Den har en utvändig bredd af 1,450 mm och
är sålunda 90 mm bredare än afståndet mellan hjulringarnas innerkanler.
Å fyra horisontala ansatser å bottenringen hvilar eldstaden på vid
ramverket fastskrufvade, stålgjutna konsoler, af hvilka de två bakre äro så
anordnade, att pannans upplyftning ur ramverket förhindras.
Den yttre eldstaden liksom rundpannan äro tillverkade af prima svensk
martinplåt och inre eldstaden af koppar. Det yttre eldstadstaket har
cylindrisk form, då däremot det inre är platt. Den yttre eldstadsmanteln är
sammanfogad af tre plåtar, två sidoplåtar och takplåten, hvaremot den inre
eldstadens mantel är i ett stycke. Förbindningen mellan yttre och inre
eldstaden är utförd på vanligt sätt genom stagbultar och takstag samt
.♦♦♦+ + + t- + + + 4-f-+++ + ++ -l-+4<
:♦ ♦ + -t- + + H—f-H-+ + + + 1- + -t 4
1 ‘ ■ ’ ■ 1 ’ ’-• 4 + + + + + f–*
■ + + + t f f -t 4
: + + + + t-+-M
- + + -»-+ + +- + f 4j
- + + 4 + +
L4+ + -t-t-+-i-+-4i
i-4-* -*.> 4-*- -*>

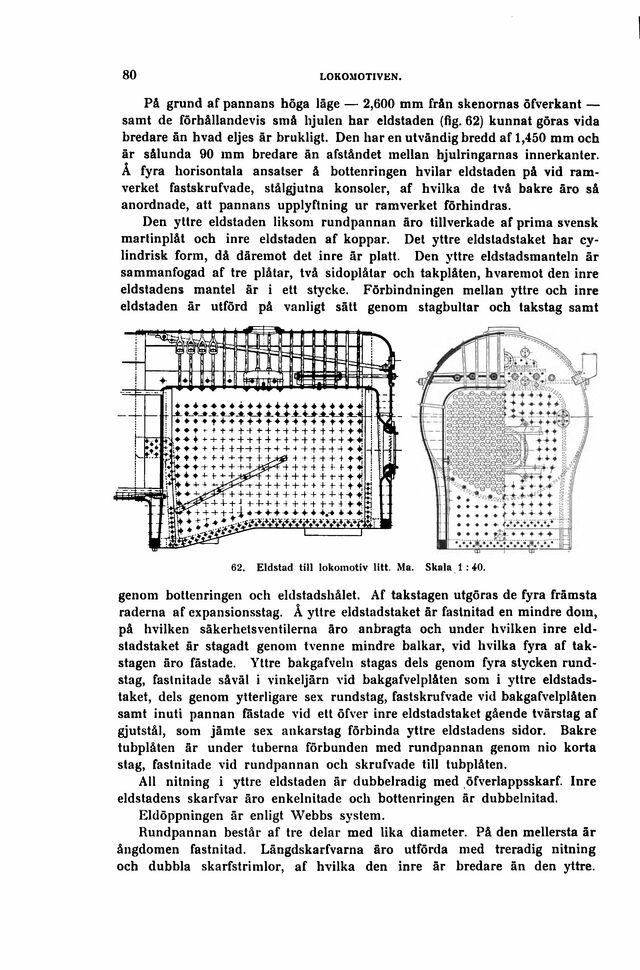

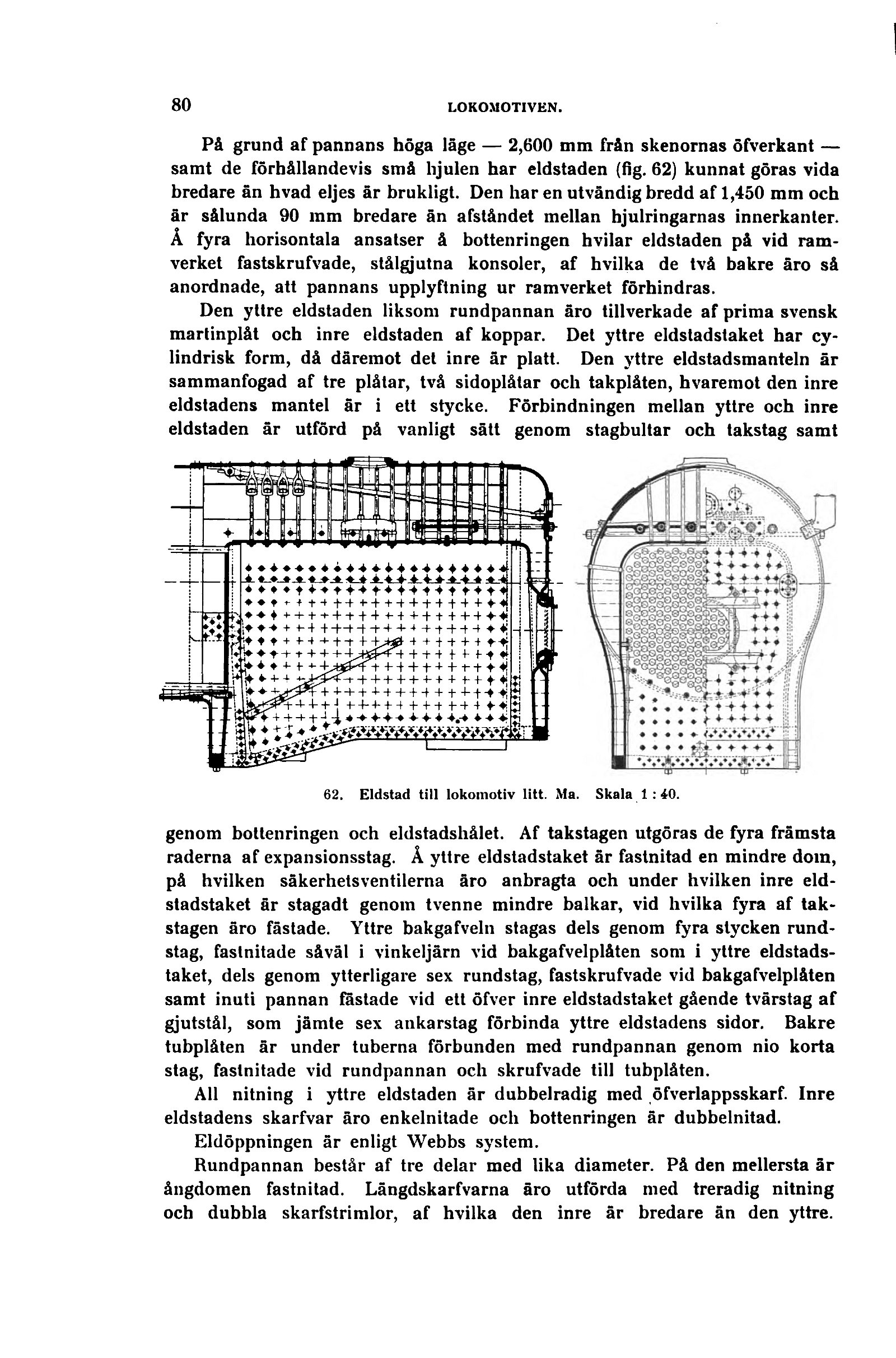

62. Eldstad till lokomotiv litt. Ma. Skala 1 : 40.
genom bottenringen och eklstadshålet. Af takstagen utgöras de fyra främsta
raderna af expansionsstag. Å yttre eldstadstaket är fastnitad en mindre dom,
på hvilken säkerhetsventilerna äro anbragta och under hvilken inre
eldstadstaket är stagadt genom tvenne mindre balkar, vid hvilka fyra af
takstagen äro fastade. Yttre bakgafveln stagas dels genom fyra stycken
rundstag, fastnitade såväl i vinkeljärn vid bakgafvelplåten som i yttre
eldstadstaket, dels genom ytterligare sex rundstag, fastskrufvade vid bakgafvelplåten
samt inuti pannan fastade vid ett öfver inre eldstadstaket gående tvärstag af
gjutstål, som jämte sex ankarstag förbinda yttre eldstadens sidor. Bakre
tubplåten är under tuberna förbunden med rundpannan genom nio korta
stag, fastnitade vid rundpannan och skrufvade till tubplåten.
All nitning i yttre eldstaden är dubbelradig med öfverlappsskarf. Inre
eldstadens skarfvar äro enkelnitade och bottenringen är dubbelnitad.
Eldöppningen är enligt Webbs system.
Rundpannan består af tre delar med lika diameter. På den mellersta är
ångdomen fastnitad. Längdskarfvarna äro utförda med treradig nitning
och dubbla skarfstrimlor, af hvilka den inre är bredare än den yttre.
