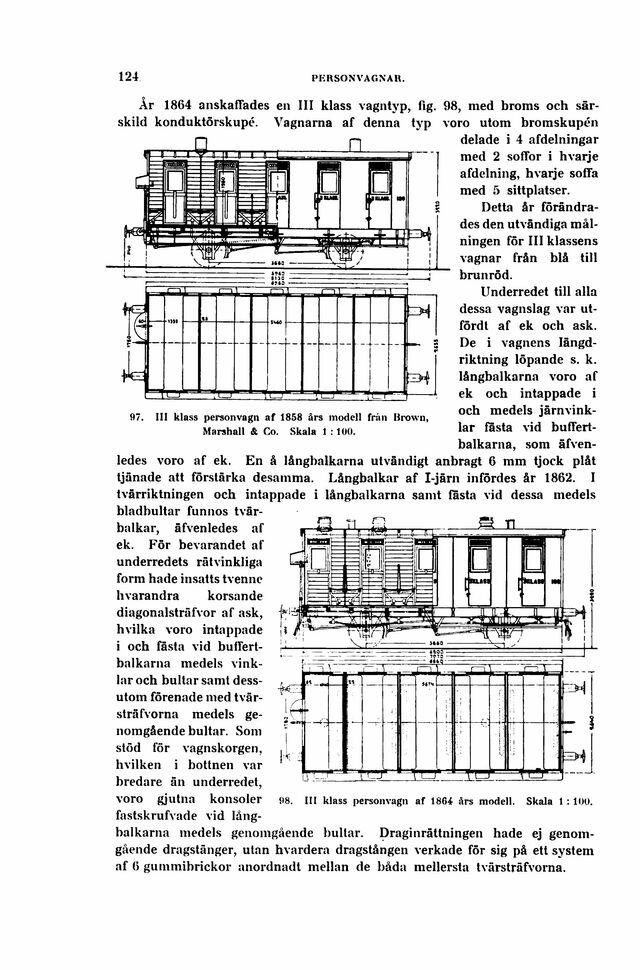

Ar 1864 anskaffades en 111 klass vagntyp, fig. 98, med broms och
särskild konduktörskupé. Vagnarna af denna typ voro utom bromskupén
delade i 4 afdelningar
med 2 soffor i hvarje
afdelning, hvarje soffa
med 5 sittplatser.
Detta år
forändrades den utvändiga
målningen för III klassens
vagnar från blå till
brunröd.
Underredet till alla
dessa vagnslag var
ut-fördt af ek och ask.
De i vagnens
längdriktning löpande s. k.
långbalkarna voro af
ek och intappade i
och medels
järnvinklar fasta vid
buffert-balkarna, som
äfven-ledes voro af ek. En å långbalkarna utvändigt anbragt 6 mm tjock plåt
tjänade att förstärka desamma. Långbalkar af I-järn infördes år 1862. I
tvärriktningen och intappade i långbalkarna samt fasta vid dessa medels
bladbultar funnos
tvärbalkar, äfvenledes af
ek. För bevarandet af
underredets rätvinkliga
form hade insatts tvenne
hvarandra korsande
diagonalsträfvor af ask,
hvilka voro intappade
i och fästa vid
buffert-balkarna medels
vinklar och bultar samt
dessutom förenade med
tvärsträ fvorna medels
genomgående bultar. Som
stöd för vagnskorgen,
hvilken i bottnen var
bredare än underredet,
voro gjutna konsoler
fastskrufvade vid
långbalkarna medels genomgående bultar. Draginrättningen hade ej
genomgående dragstänger, utan hvardera dragstången verkade för sig på ett system
af 6 gummibrickor anordnadt mellan de båda mellersta tvärsträfvorna.
97. III klass personvagn af 1858 års modell från Brown,
Marshall & Co. Skala 1 :100.
