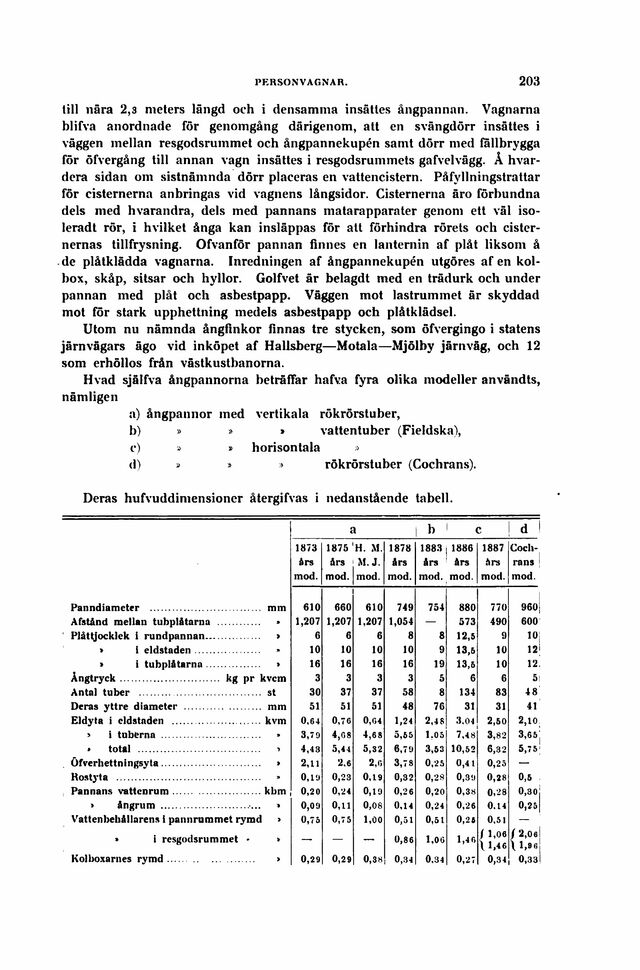

till nära 2,3 nieters längd och i densamma insättes ångpannan. Vagnarna
blifva anordnade för genomgång därigenom, att en svängdörr insättes i
väggen mellan resgodsrummet och ångpannekupén samt dörr nied fallbrygga
för öfvergång till annan vagn insättes i resgodsrummets gafvelvägg. Å
hvar-dera sidan om sistnämnda dörr placeras en vattencistern. Påfyllningstrattar
för cisternerna anbringas vid vagnens långsidor. Cisternerna äro förbundna
dels med hvarandra, dels med pannans matarapparater genom ett väl
iso-leradt rör, i hvilket ånga kan insläppas för att förhindra rörets och
cisternernas tillfrysning. Ofvanför pannan finnes en lanternin af plåt liksom å
de plåtklädda vagnarna. Inredningen af ångpannekupén utgöres afen
kolbox, skåp, sitsar och hyllor. Golfvet är belagdt med en trädurk och under
pannan med plåt och asbestpapp. Väggen mot lastrummet är skyddad
mot för stark upphettning medels asbestpapp och plåtklädsel.

Utom nu nämnda ångfinkor finnas tre stycken, som öfvergingo i statens
järnvägars ägo vid inköpet af Hallsberg—Motala—Mjölby järnväg, och 12
som erhöllos från västkustbanorna.

Hvad själfva ångpannorna beträffar hafva fyra olika modeller användts,
nämligen

a) ångpannor med vertikala rökrörstuber,

b) » » » vattentuber (Fieldska),

c) » » horisontala »

d) » » ■» rökrörstuber (Cochrans).

Deras hufvuddimensioncr återgifvas i nedanstående tabell.

a 1 b 1 < C ! d 1
1873 1875 1 H. M. 1878 1883 I 1886 1887 Coch-
års Ars M. J års års års års rans
mod. mod. mod. mod. mod. mod. mod. mod.
Panndiameter . mm 610 660 i 610 749 754 880 770 9601
Afstånd mellan tubplåtarna » 1,207 1,207 1,207 1,054 — 573 490 600
Plåttjocklek i rundpannan > 6 6 6 8 8 12,6 9 10!
» i eldstaden * 10 10 10 10 9 13,6 10 12
> i tubplåtarna * 16 16 16 16 19 13,6 10 12!
Ångtryck kg pr kvem 3 3 3 3 5 6 6 5
Antal tuber . st 30 37 37 58 8 134 83 48
Deras yttre diameter . mm 51 51 51 48 76 31 31 41
Eldyta i eldstaden . kvm 0,64 0,76 0,04 1,24 2,48 3.04 2,60 2,10,
> i tuberna > 3,79 4,G8 4,68 0,55 1.05 7,48 3,82 3,65
* total i 4,43 5,44 5,32 6,79 3,53 10,52 6,32 5,75;
Öfverbettningsyta > 2,11 2.6 2,0 3,78 0,25 0,41 0,25 —
Rostyta » 0,19 0,23 0,19 0,32 0,28 0,39 0,28 0,6
Pannans vattenrum . kbm 0,20 0,24 0,19 0,26 0,20 0,38 0,28 0,3 Oj
» ångrum i 0,09 0,11 0,08 0,14 0,24 0,26 0.14 0,25|
Vattenbehållarens i pannrummet rymd > 0,75 0,75 1,00 0,51 0,51 0,26 0,51 - 1
» i resgodsrummet * » — — 0,86 1,00 1,4 0 ( 1,06 \1,46 / 2,061 l i,»«j
Kolboxarnes rymd > 0,29 0,29 0,38 0,34 0,34 0,27 0,34 0,33]
