gars gasverk äro dessa båda verk för att undvika långa ledningar placerade
bredvid hvarandra under samma tak.
Förgasningen af oljan försiggår i det s. k. retortrummet, flg. 210. I detta
rum är byggd en ugn, i hvilken äro inmurade ett antal retorter af gjutjärn.
Retorterna äro placerade två och två öfver hvarandra och de båda öfver
hvarandra liggande förenade med ett förbindelserör. Genom eldning under
retorterna bringas dessa i ett svagt rödglödande tillstånd, hvarefter
gasbered-ningsolja i en tunn stråle genom en ventil får rinna in i den öfre af de
båda retorterna. I denna sker oljans delvisa förgasning, hvilken därefter
blir fullständig i den undre. Sedan gasen lämnat retorterna får den under-

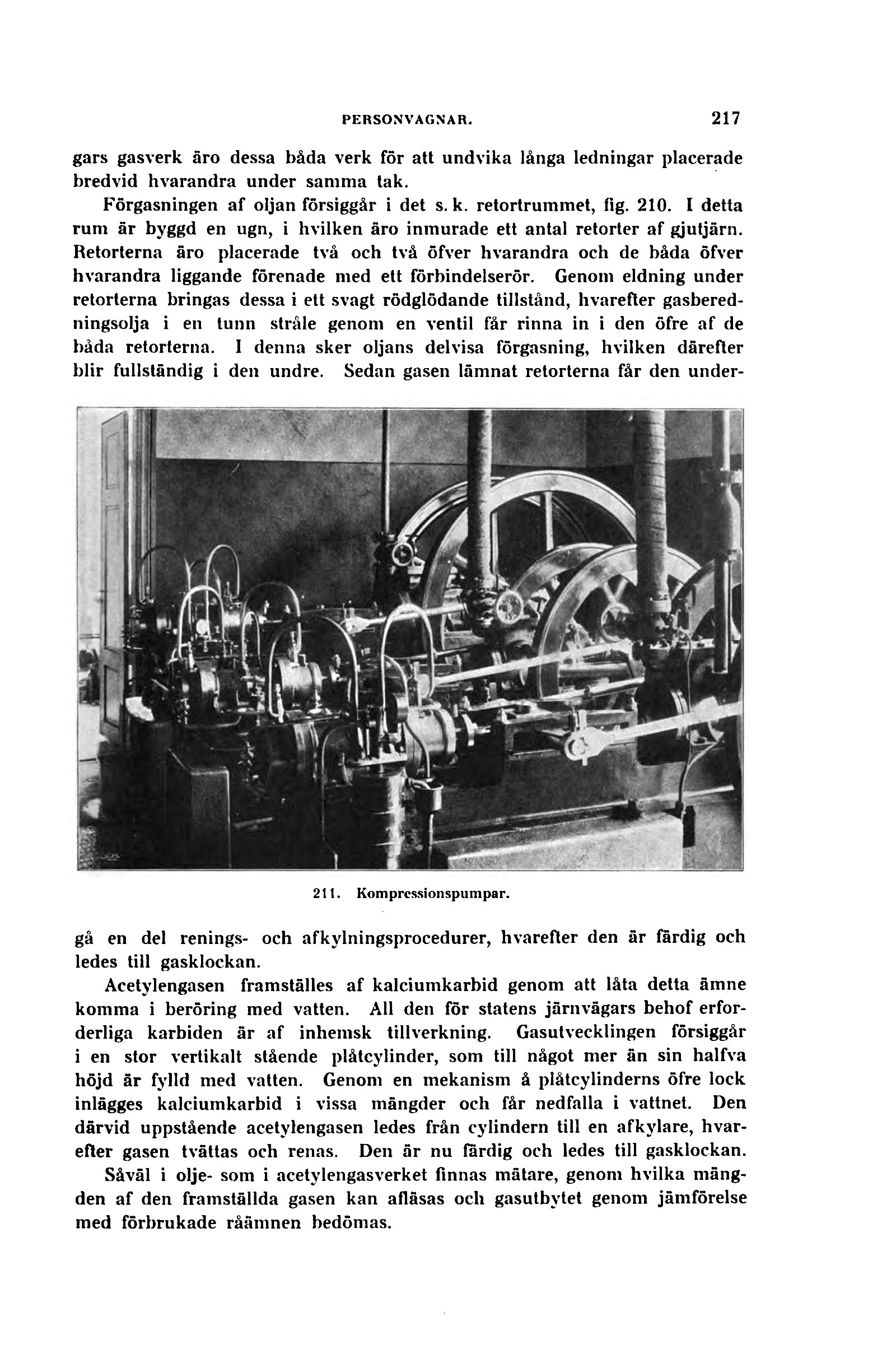

211. Kompressionspumpar.
gå en del renings- och afkylningsprocedurer, hvarefter den är färdig och
ledes till gasklockan.
Acetylengasen fram ställes af kalciumkarbid genom att låta detta ämne
komma i beröring med vatten. All den för statens järnvägars behof
erforderliga karbiden är af inhemsk tillverkning. Gasutvecklingen försiggår
i en stor vertikalt stående plåtcylinder, som till något mer än sin halfva
höjd är fylld med vatten. Genom en mekanism å plåtcylinderns öfre lock
inlägges kalciumkarbid i vissa mängder och får nedfalla i vattnet. Den
därvid uppstående acetylengasen ledes från cylindern till en afkylare,
hvarefter gasen tvättas och renas. Den är nu färdig och ledes till gasklockan.
Såväl i olje- som i acetylengasverket finnas mätare, genom hvilka
mängden af den framställda gasen kan afläsas och gasutbytet genom jämförelse
med förbrukade råämnen bedömas.
