som betecknades med litt. I3 (fig. 230). Dessa hafva i likhet med öfriga
öppna vagnar af 1898 års modell en utvändig längd af 7,7 m, bredden är
2,9 m och axelafståndet 4 m. Underredet, som är återgifvet i fig. 216 sid.
227, är till sin konstruktion öfverensstämmande med G3-vagnamas. Liksom
å dessa vagnar äro vid långbalkarnas konsoler fastnitade långsgående T-järn,
hvilka sammanhålla konsolerna samt uppbära golfbräderna och skydda
deras kanter. Golfvet består af tvärgående plankor, hvilka läggas utan
spåntning och i ändarna äro skodda med infällda plattjärn. Denna
sko-ning bildar ett välbehöfligt skydd för golfplankorna, särskildt i
lucköpp-ningama.
Väggarna utgöras dels af 4 med gångjärn nedfallbara luckor, dels af 8
lösa delar, s. k. lämmar, af hvilka två bilda de båda gaflarna. Sidoväg-

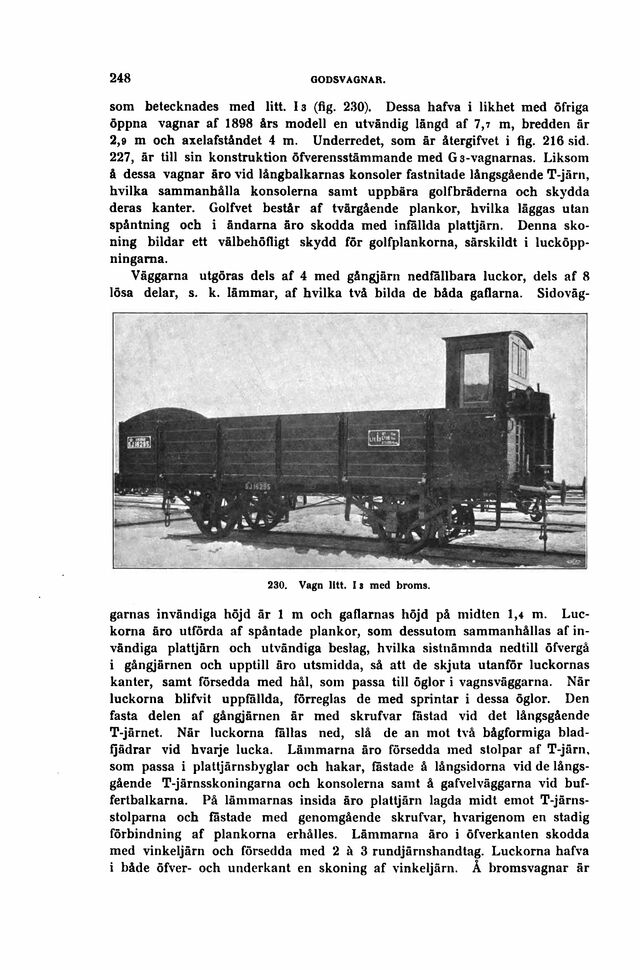

230. Vagn litt. I 3 med broms.
garnas invändiga höjd är 1 m och gaflarnas höjd på midten 1,4 m.
Luckorna äro utförda af spåntade plankor, som dessutom sammanhållas af
invändiga plattjärn och utvändiga beslag, hvilka sistnämnda nedtill öfvergå
i gångjärnen och upptill äro utsmidda, så att de skjuta utanför luckornas
kanter, samt försedda med hål, som passa till öglor i vagnsväggarna. När
luckorna blifvit uppfällda, förreglas de med sprintar i dessa öglor. Den
fasta delen af gångjärnen är med skrufvar fastad vid det långsgående
T-järnet. När luckorna fällas ned, slå de an mot två bågformiga
blad-fjädrar vid hvaije lucka. Lämmarna äro försedda med stolpar af T-järn,
som passa i plattjärnsbyglar och hakar, fastade å långsidorna vid de
långsgående T-järnsskoningarna och konsolerna samt å gafvelväggarna vid
buf-fertbalkarna. På lämmarnas insida äro plattjärn lagda midt emot
T-järns-stolparna och fastade med genomgående skrufvar, hvarigenom en stadig
förbindning af plankorna erhålles. Lämmarna äro i öfverkanten skodda
med vinkeljärn och försedda med 2 å 3 rundjärnshandtag. Luckorna hafva
i både öfver- och underkant en skoning af vinkeljärn. Å bromsvagnar är
