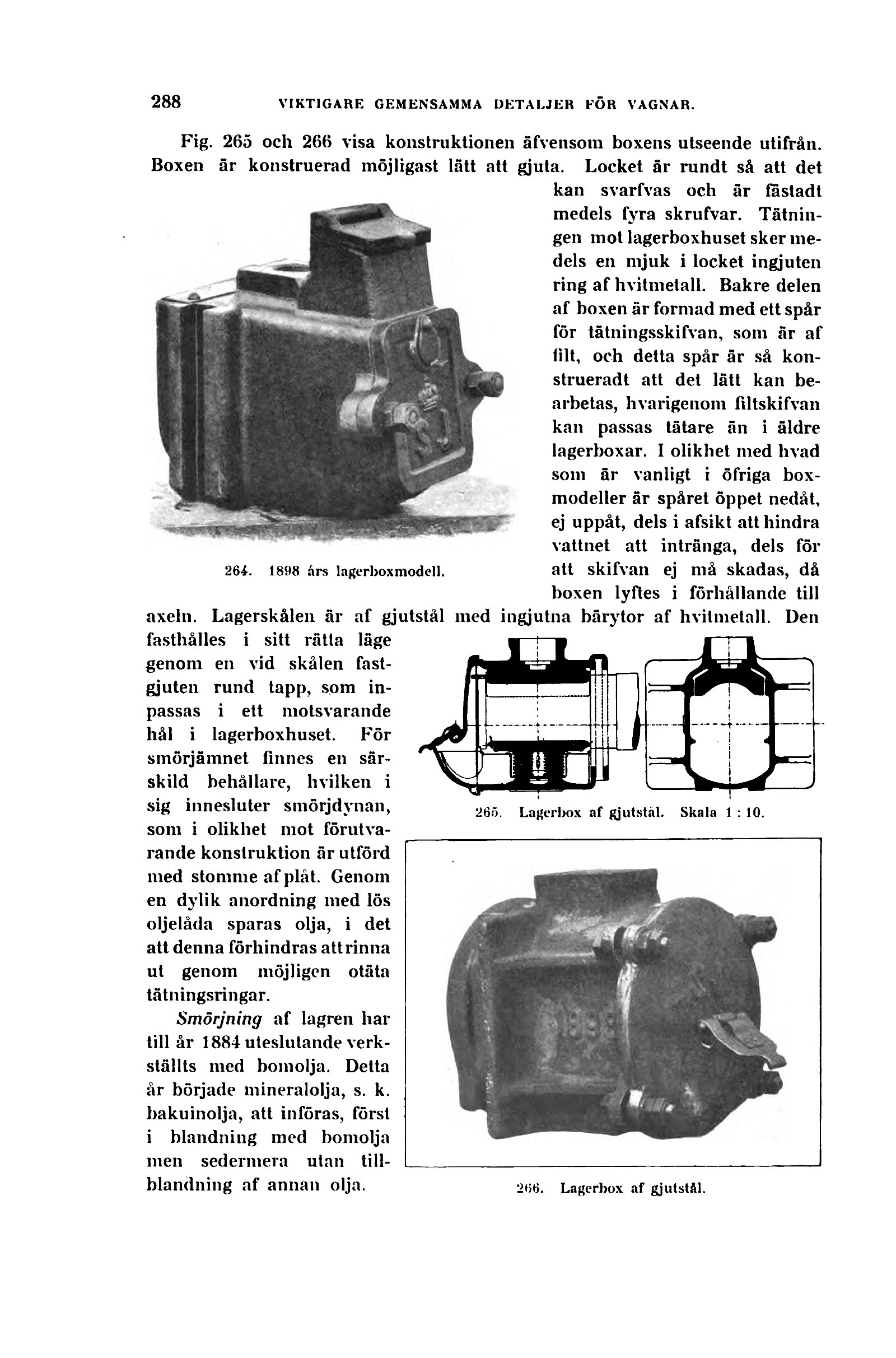

264. 1898 års lagcrboxmodeU.
Fig. 265 och 266 visa konstruktionen äfvensoin boxens utseende utifrån.
Boxen är konstruerad möjligast lätt att gjuta. Locket är rundt så att det
kan svarfvas och är fastad t
medels fyra skrufvar.
Tätnin-gen mot lagerboxhuset sker
medels en mjuk i locket ingjuten
ring af hvitmetall. Bakre delen
af boxen är formad med ett spår
för tätningsskifvan, som är af
flit, och detta spår är så
kon-strueradt att det lätt kan
bearbetas, hvarigenom filtskifvan
kan passas tätare än i äldre
lagerboxar. I olikhet med hvad
som är vanligt i öfriga
boxmodeller är spåret öppet nedåt,
ej uppåt, dels i afsikt att hindra
vattnet att intränga, dels för
att skifvan ej må skadas, då
boxen lyftes i förhållande till
axeln. Lagerskålen är af gjutstål med ingjutna bärytor af hvitmetall. Den
fasthålles i sitt rätla läge
genom en vid skålen
fast-gjuten rund tapp, som
inpassas i ett motsvarande
hål i lagerboxhuset. För
smörjämnet finnes en
särskild behållare, hvilken i
sig innesluter smörjdynan,
som i olikhet mot
förutvarande konstruktion är utförd
med stomme af plåt. Genom
en dylik anordning med lös
oljelåda sparas olja, i det
att denna förhindras att rinna
ut genom möjligen otäta
tätningsringar.
Smörjning af lagren har
till år 1884 uteslutande
verkställts med bomolja. Detta
år började mineralolja, s. k.
bakuinolja, att införas, först
i blandning med bomolja
men sedermera utan
tillblandning af annan olja. 2H6. Lagerbox af gjutstål.
265. Lagerbox af gjutstål. Skala 1 : 10.
