Till sömmareverkstaden är äfven förmannens kontor förlagdt i en midtpå
södra långsidan befintlig inbyggnad. Interiör från sömmareverkstaden
fram-ställes i fig. 351.
Den för presenningsväfvens impregnering behöfliga s. k. waterproofen,
en af olika ingredienser, såsom lin- och rofo^ja, talg, blyerts etc., bestående
tjockflytande blandning, kokas i ett särskildt för detta ändamål uppfördt
mindre skjul af korrugerad plåt, där en större vanlig fristående
vattenvär-mare är apterad till ofjekokare.
Tillbyggnaden i smedjans förlängning åt öster för bleckslageriafdelningen
har en golfyta af 540 kvm, hvaraf dock en yta af 90 kvm upptages af

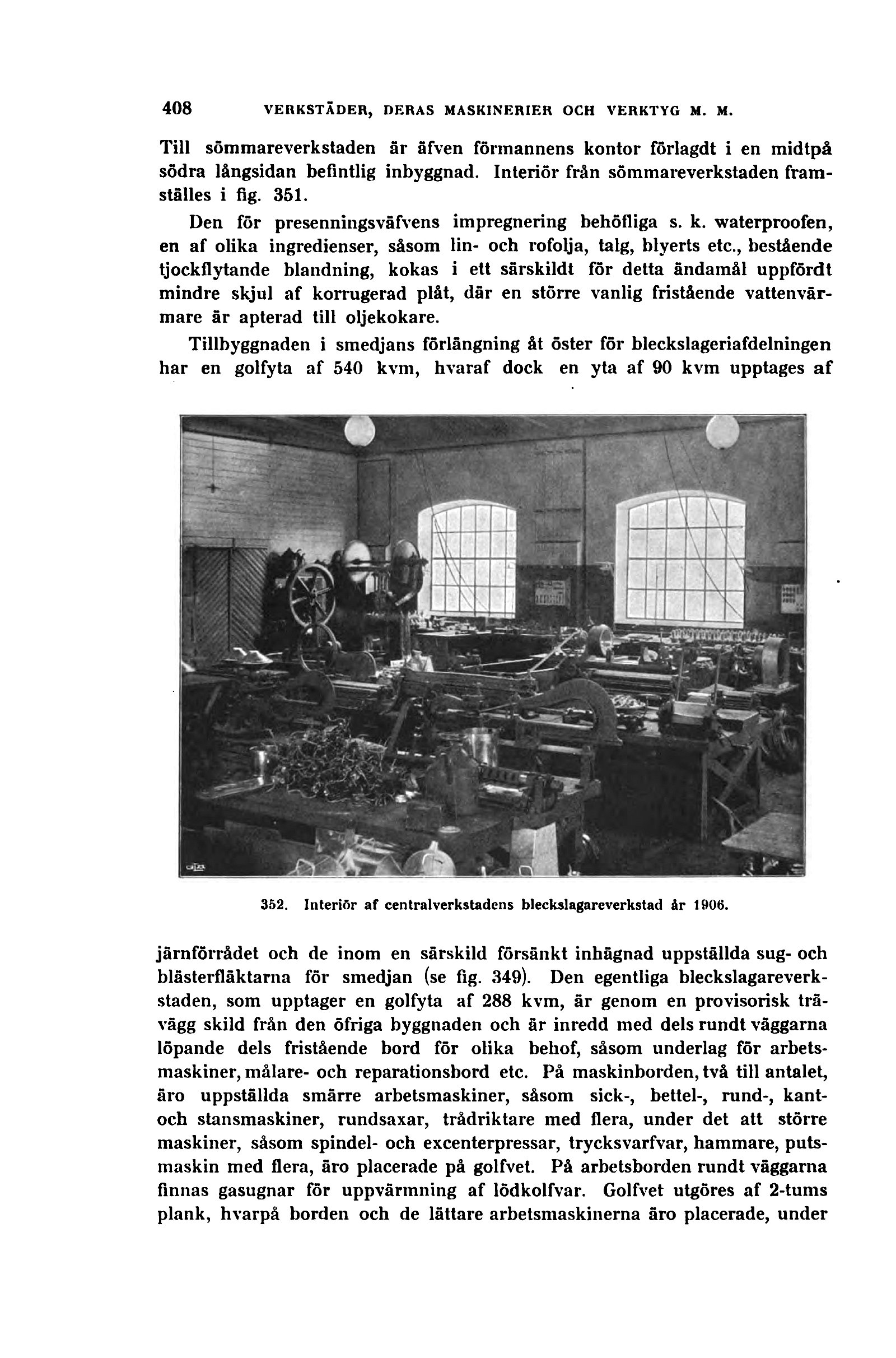

352. Interiör af centralverkstadens bleckslagareverkstad år 1906.
järnförrådet och de inom en särskild försänkt inhägnad uppställda sug- och
blästerfläktarna för smedjan (se fig. 349). Den egentliga
bleckslagareverk-staden, som upptager en golfyta af 288 kvm, är genom en provisorisk
trävägg skild från den öfriga byggnaden och är inredd med dels rundt väggarna
löpande dels fristående bord för olika behof, såsom underlag för
arbetsmaskiner, målare- och reparationsbord etc. På maskinborden, två till antalet,
äro uppställda smärre arbetsmaskiner, såsom sick-, bettel-, rund-,
kant-och stansmaskiner, rundsaxar, trådriktare med flera, under det att större
maskiner, såsom spindel- och excenterpressar, trycksvarfvar, hammare,
putsmaskin med flera, äro placerade på golfvet. På arbetsborden rundt väggarna
finnas gasugnar för uppvärmning af lödkolfvar. Golfvet utgöres af 2-tums
plank, hvarpå borden och de lättare arbetsmaskinerna äro placerade, under
