med panna sändes år 1900 till Luleå, och i dess ställe insattes såsom reserv
en elektrisk motor om 9 hkr.
I och för lyftning af lokomotiv och tendrar samt tyngre maskindelar
äfvensom för transport af de senare finnas i verkstäderna tvenne kranar,
hvilka båda äro placerade i lokomotivverkstaden.
Den ena af dem är en bockkran på 20 ton för hand- 1 Klippmaskin.
1 2. Hjulsvarf.
kraft, löpande på hjul samt behärskande endast ett a. svarf.
5. Plåtaax.
6. Fräsmaskin.
7. Borrmaskin.
h. Gasapparat för hjulringar.
9. Slipmaskin.
10. Filbänk.
11. Gängmaskin.
12. K i kt honi.
13. Hyfvelmaskin.
14. Planskifva.
15. Sprängningshammare.
IG. Ånghammare.
17. Elektr. generator.
18. Elektr. motor.
19. Fläkt.
20. Ångpanna.
21. Lokomobil.
22. Tubrensare.
28. Lyftkran.
24. Assja.
25. Angkokapparat.
26. d:o.
27. Lutkokan).
32. Slipsten.
34. Kamin.
35. Tvättställ.
3f>. Bord.
37. Skåp.
38. Hylla.
39. Gascistcrn.
40. Vattenpost.

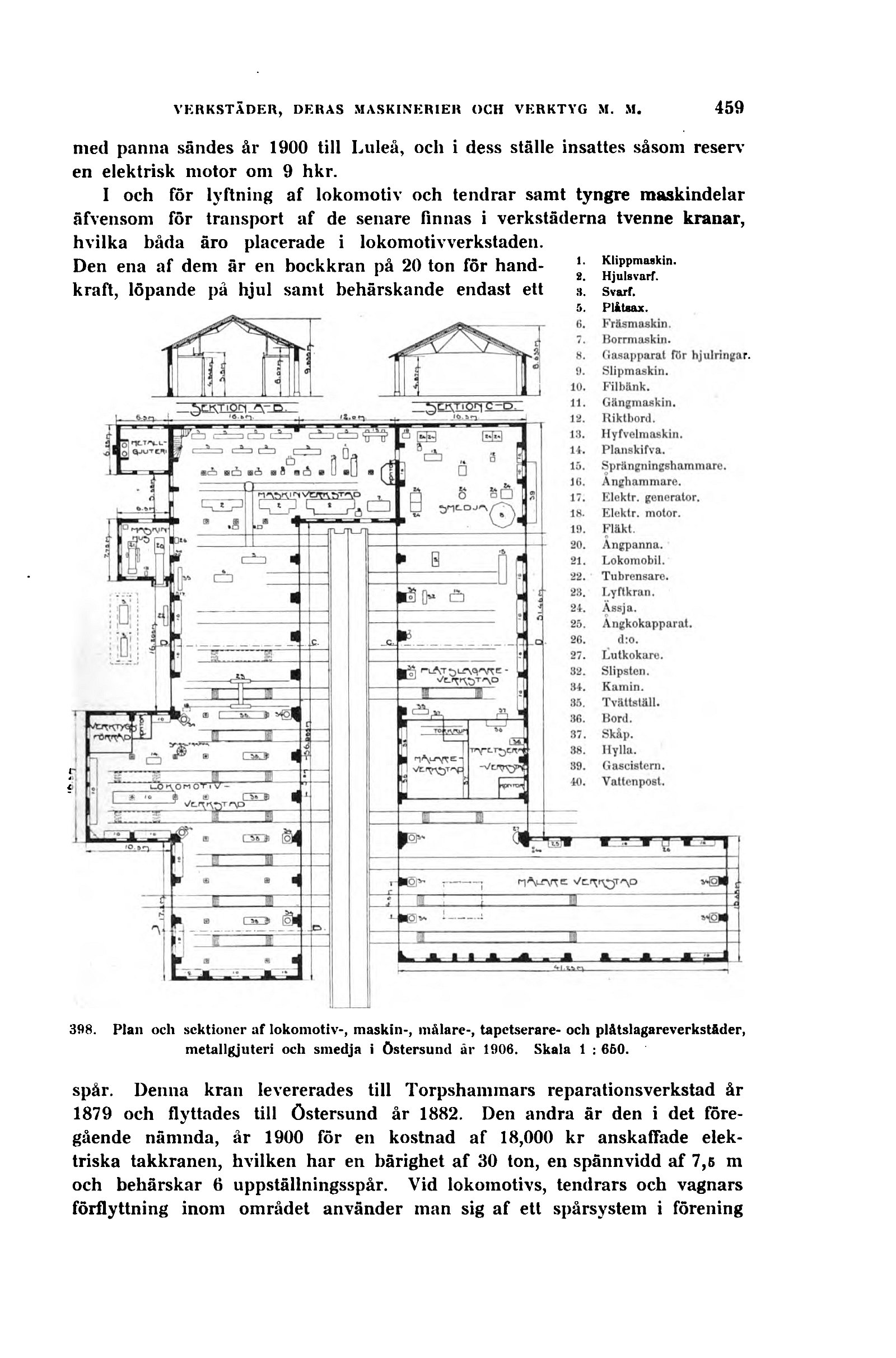

398. Plan och sektioner af lokomotiv-, maskin-, målare-, tapetserare- och plåtslagareverkståder,
metallgjuteri och smedja i Östersund år 1906. Skala 1 : 650.
spår. Denna kran levererades till Torpshammars reparationsverkstad år
1879 och flyttades till Östersund år 1882. Den andra är den i det
föregående nämnda, år 1900 för en kostnad af 18,000 kr anskaffade
elektriska takkranen, hvilken har en bärighet af 30 ton, en spännvidd af 7,5 m
och behärskar 6 uppställningsspår. Vid lokomotivs, tendrars och vagnars
förflyttning inom området använder man sig af ett spårsystein i förening
