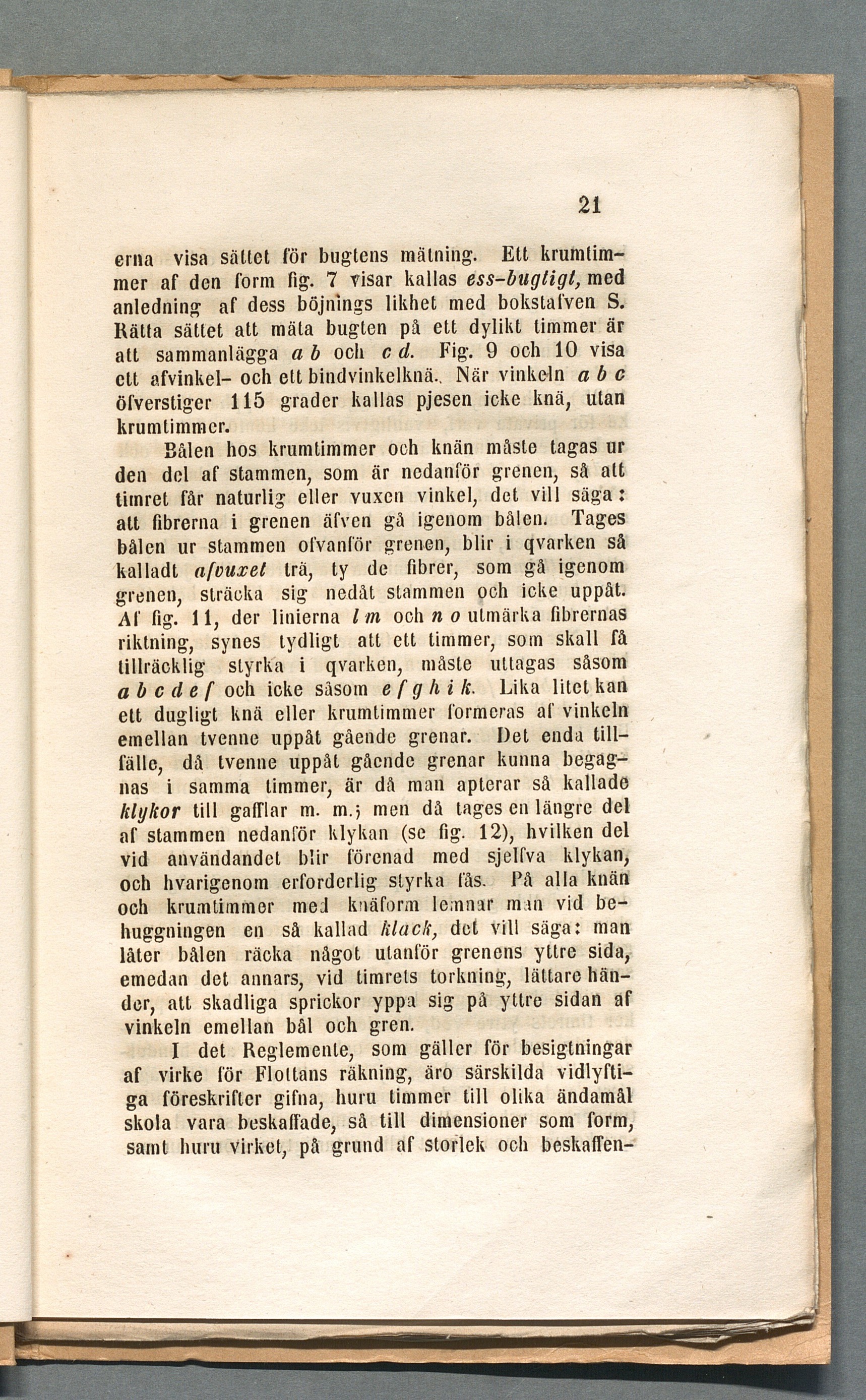

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

linierna visa sättet för bugtens mätning. Ett
krumtimmer af den form fig. 7 visar kallas ess-bugtigt, med
anledning af dess böjnings likhet med bokstafven S.
Rätta sättet att mäta bugten på ett dylikt timmer är
att sammanlägga a b och c d. Fig. 9 och 10 visa
ett afvinkel- och ett bindvinkelknä.. När vinkeln a b c
öfverstiger 115 grader kallas pjesen icke knä, utan
krumtimmer.

Bålen hos krumtimmer och knän måste tagas ur
den del af stammen, som är nedanför grenen, så att
timret får naturlig eller vuxen vinkel, det vill säga:
att fibrerna i grenen äfven gå igenom bålen. Tages
bålen ur stammen ofvanför grenen, blir i qvarken så
kalladt afvuxet trä, ty de fibrer, som gå igenom
grenen, sträcka sig nedåt stammen och icke uppåt.
Af fig. 11, der linierna l m och n o utmärka fibrernas
riktning, synes tydligt att ett timmer, som skall få
tillräcklig styrka i qvarken, måste uttagas såsom
a b c d e f och icke såsom e f g h i k. Lika litet kan
ett dugligt knä eller krumtimmer formeras af vinkeln
emellan tvenne uppåt gående grenar. Det enda
tillfälle, då tvenne uppåt gående grenar kunna
begagnas i samma timmer, är då man apterar så kallade
klykor till gafflar m. m.; men då tages en längre del
af stammen nedanför klykan (se fig. 12), hvilken del
vid användandet blir förenad med sjelfva klykan,
och hvarigenom erforderlig styrka fås. På alla knän
och krumtimmer med knäform lemnar man vid
behuggningen en så kallad klack, del vill säga: man
låter bålen räcka något utanför grenens yttre sida,
emedan det annars, vid timrets torkning, lättare
händer, att skadliga sprickor yppa sig på yttre sidan af
vinkeln emellan bål och gren.

I det Reglemente, som gäller för besigtningar
af virke för Flottans räkning, äro särskilda
vidlyftiga föreskrifter gifna, huru timmer till olika ändamål
skola vara beskaffade, så till dimensioner som form,
samt huru virket, på grund af storlek och
