Statik
3r
och halvklotet på symmetriaxeln på avståndet — från medel-
8
punkten.

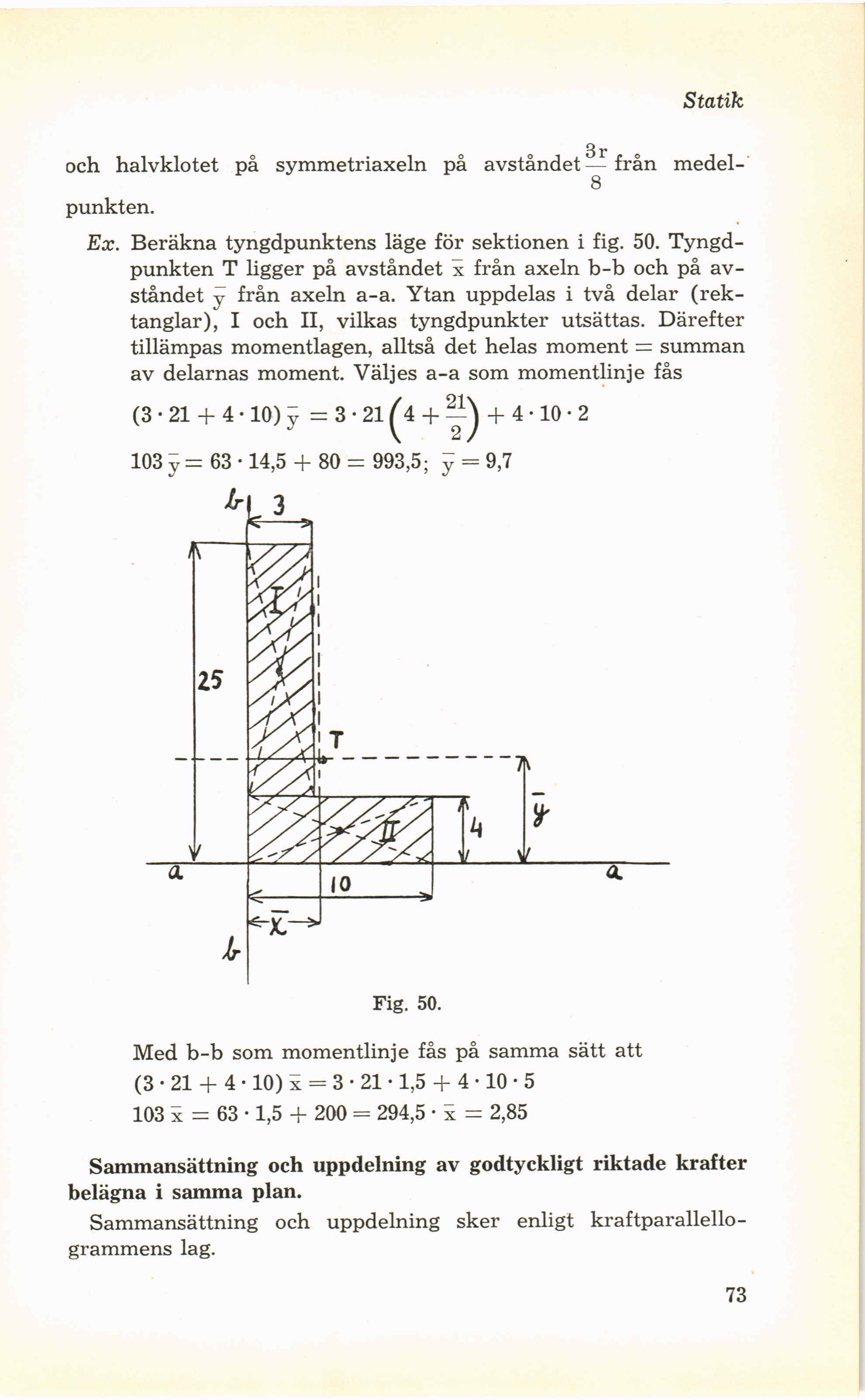

Ex. Beräkna tyngdpunktens läge för sektionen i fig. 50.
Tyngdpunkten T ligger på avståndet x från axeln b-b och på
avståndet y från axeln a-a. Ytan uppdelas i två delar
(rektanglar), I och II, vilkas tyngdpunkter utsättas. Därefter
tillämpas momentlagen, alltså det helas moment = summan
av delarnas moment. Väljes a-a som momentlinje fås
(3 • 21 + 4 • 10) y = 3 • 21 + + 4 • 10 • 2
103 y = 63 • 14,5 + 80 = 993,5; y = 9,7
Fig. 50.
Med b-b som momentlinje fås på samma sätt att
(3 • 21 + 4 • 10) x = 3 • 21 • 1,5 + 4 • 10 • 5
103 x = 63 • 1,5 + 200 = 294,5 • x = 2,85
Sammansättning och uppdelning av godtyckligt riktade krafter
belägna i samma plan.
Sammansättning och uppdelning sker enligt
kraftparallello-grammens lag.
