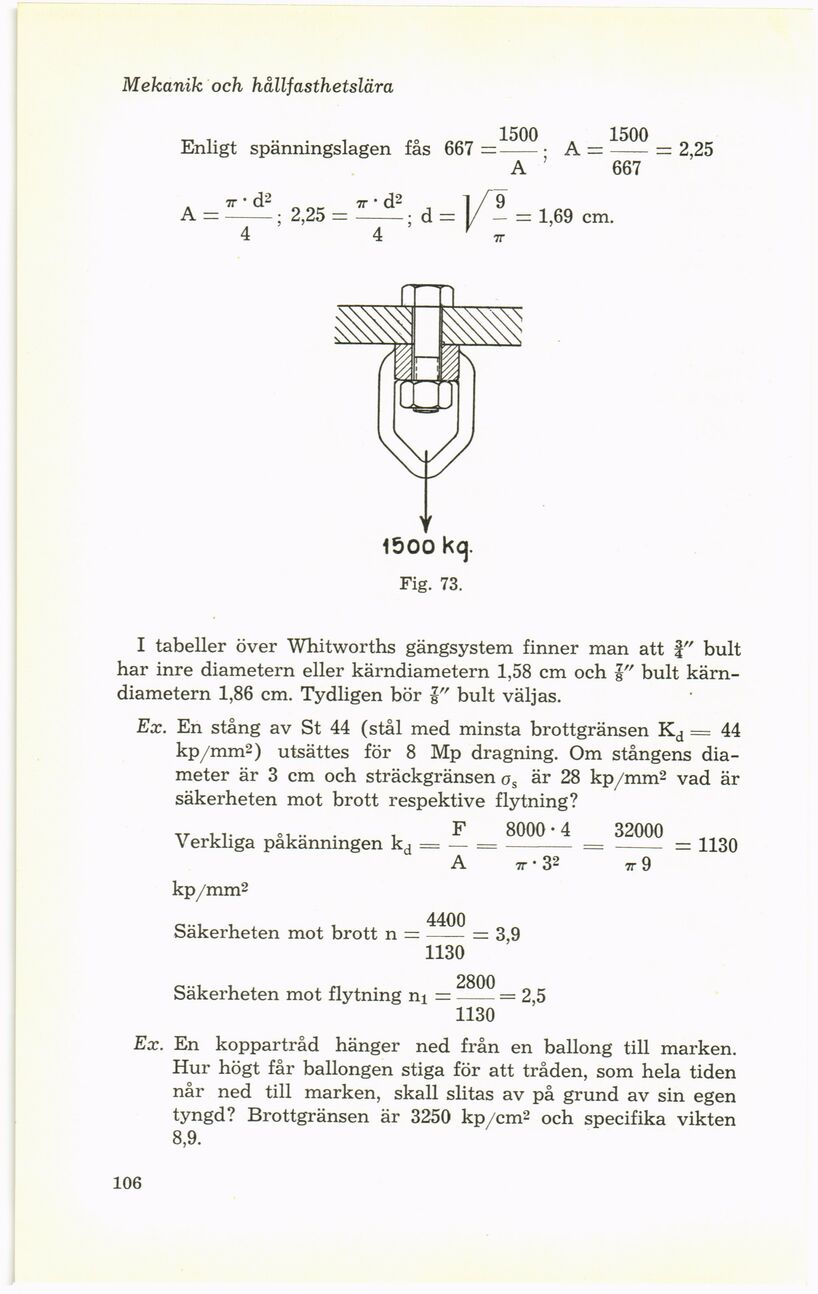

Mekanik och hållfasthetslära
1500 1500 0
Enligt spänningslagen fas 667 =-• A = —— = 2,25
A 667
7T ■ d"’ „ _ 7T • d2 _ 1 /9
A =-; 2,25 =-; d = i/ - = 1,69 cm.
4 4 7T
1500 K q.
Fig. 73.
I tabeller över Whitworths gängsystem finner man att f" bult
har inre diametern eller kärndiametern 1,58 cm och f" bult
kärn-diametern 1,86 cm. Tydligen bör |" bult väljas.
Ex. En stång av St 44 (stål med minsta brottgränsen Kd = 44
kp/mm2) utsättes för 8 Mp dragning. Om stångens
diameter är 3 cm och sträckgränsen os är 28 kp/mm2 vad är
säkerheten mot brott respektive flytning?
TT it o, .. . , F 8000-4 32000
Verkliga påkänningen kd = — =- = - = 1130
A TT • 32 TT 9
kp/mm2
o-, i , 4400
Säkerheten mot brott n =- – 3,9
1130
2800
Säkerheten mot flytning ni =-= 2,5
1130
Ex. En koppartråd hänger ned från en ballong till marken.
Hur högt får ballongen stiga för att tråden, som hela tiden
når ned till marken, skall slitas av på grund av sin egen
tyngd? Brottgränsen är 3250 kp/cm2 och specifika vikten
8,9.
106
