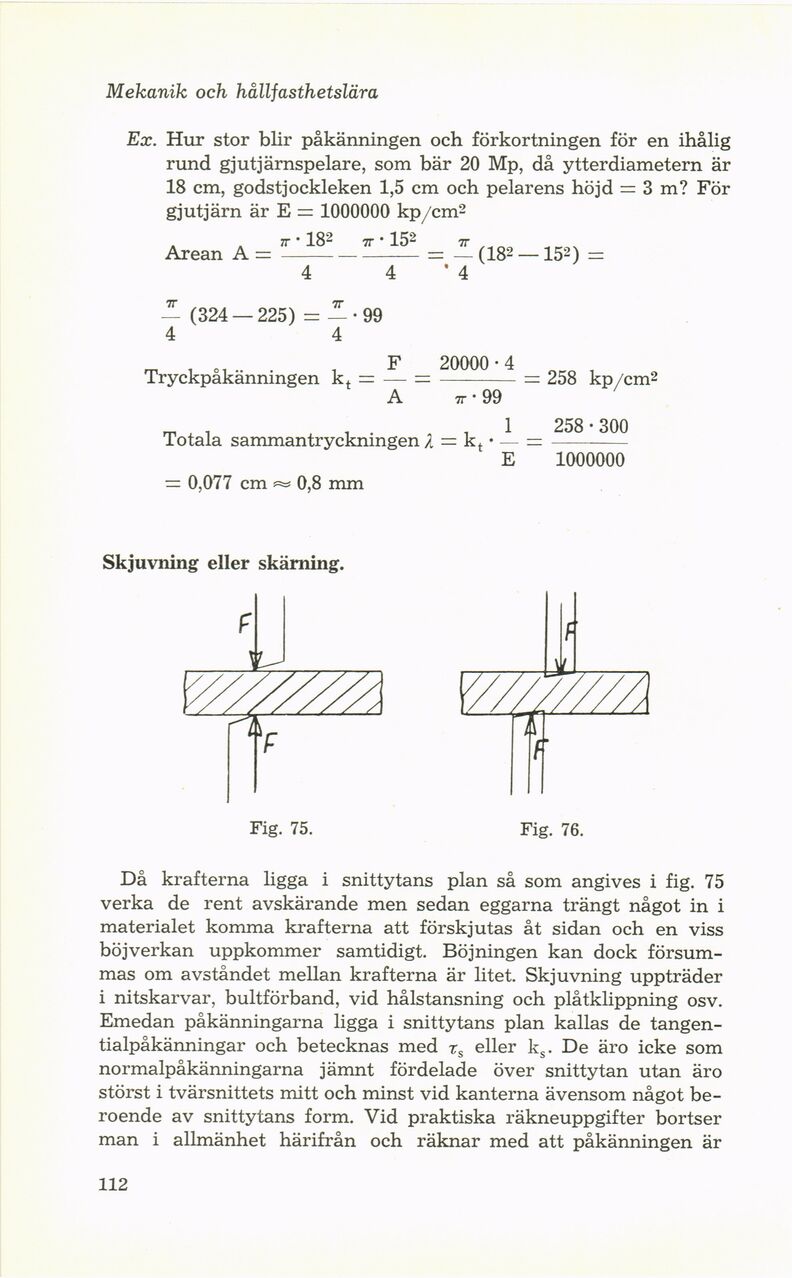

Mekanik och hållfasthetslära
Ex. Hur stor blir påkänningen och förkortningen för en ihålig
rund gjutjärnspelare, som bär 20 Mp, då ytterdiametern är
18 cm, godstjockleken 1,5 cm och pelarens höjd = 3 m? För
gjutjärn är E = 1000000 kp/cm2
tt-182 TT- 152 7r oo _
Arean A =–-= — (182 — 152) =
4 4*4
— (324 — 225) = — -99
4 4
F 20000•4
Tryckpåkänningen kt = — = -= 258 kp/cm2
A 7T • 99
1 258 • 300
Totala sammantryckningen X — kt • —
E 1000000
= 0,077 cm ~ 0,8 mm
Skjuvning eller skärning.
Fig. 75. Fig. 76.
Då krafterna ligga i snittytans plan så som angives i fig. 75
verka de rent avskärande men sedan eggarna trängt något in i
materialet komma krafterna att förskjutas åt sidan och en viss
böjverkan uppkommer samtidigt. Böjningen kan dock
försummas om avståndet mellan krafterna är litet. Skjuvning uppträder
i nitskarvar, bultförband, vid hålstansning och plåtklippning osv.
Emedan påkänningarna ligga i snittytans plan kallas de
tangentialpåkänningar och betecknas med rs eller ks. De äro icke som
normalpåkänningarna jämnt fördelade över snittytan utan äro
störst i tvärsnittets mitt och minst vid kanterna ävensom något
beroende av snittytans form. Vid praktiska räkneuppgifter bortser
man i allmänhet härifrån och räknar med att påkänningen är
112
