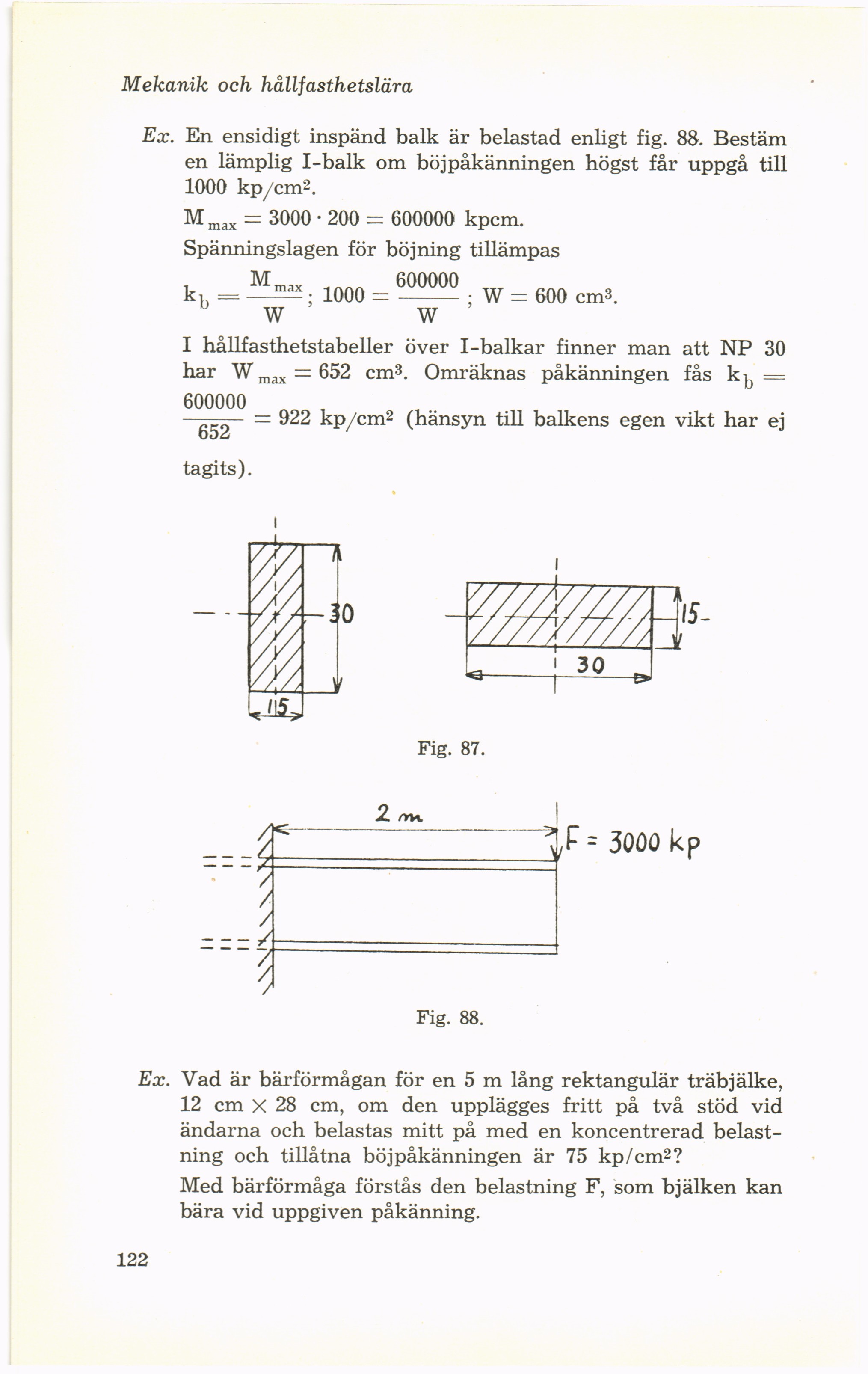

Mekanik och hållfasthetslära
Ex. En ensidigt inspänd balk är belastad enligt fig. 88. Bestäm
en lämplig I-balk om böj påkänningen högst får uppgå till
1000 kp/cm2.
Mmax = 3000 • 200 600000 kpcm.
Spänningslagen för böjning tillämpas
Mmav 600000
k = _jnax 1000 = -« . w = 600 cm3.
w w
I hållfasthetstabeller över I-balkar finner man att NP 30
har Wmax = 652 cm3. Omräknas påkänningen fås k^ =
600000 _ kp/cm2 (hänsyn till balkens egen vikt har ej
652
tagits).
Fig. 87.
Fig. 88.
Ex. Vad är bärförmågan för en 5 m lång rektangulär träbjälke.
12 cm X 28 cm, om den upplägges fritt på två stöd vid
ändarna och belastas mitt på med en koncentrerad
belastning och tillåtna böjpåkänningen är 75 kp/cm2?
Med bärförmåga förstås den belastning F, som bjälken kan
bära vid uppgiven påkänning.
122
