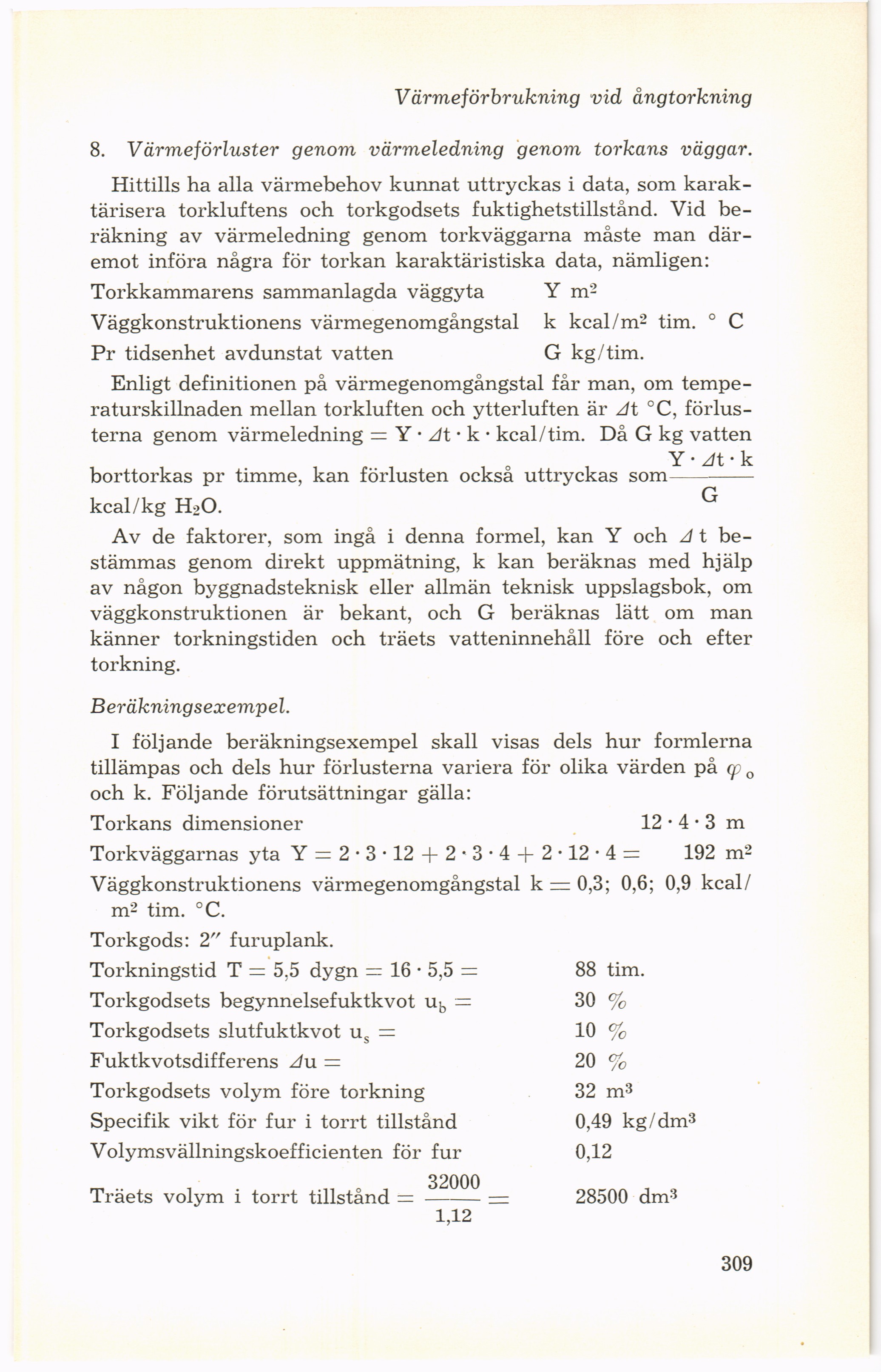

Värmeförbrukning vid ångtorkning
8. Värmeförluster genom värmeledning genom torkans väggar.
Hittills ha alla värmebehov kunnat uttryckas i data, som
karaktärisera torkluftens och torkgodsets fuktighetstillstånd. Vid
beräkning av värmeledning genom torkväggarna måste man
däremot införa några för torkan karaktäristiska data, nämligen:
Torkkammarens sammanlagda väggyta Y m2
Väggkonstruktionens värmegenomgångstal k kcal/m2 tim. ° C
Pr tidsenhet avdunstat vatten G kg/tim.
Enligt definitionen på värmegenomgångstal får man, om
temperaturskillnaden mellan torkluften och ytterluften är At °C,
förlusterna genom värmeledning = Y • At • k • kcal/tim. Då G kg vatten
Y-z/t-k
borttorkas pr timme, kan förlusten också uttryckas som–
kcal/kg HoO. G
Av de faktorer, som ingå i denna formel, kan Y och A t
bestämmas genom direkt uppmätning, k kan beräknas med hjälp
av någon byggnadsteknisk eller allmän teknisk uppslagsbok, om
väggkonstruktionen är bekant, och G beräknas lätt om man
känner torkningstiden och träets vatteninnehåll före och efter
torkning.
Beräkningsexempel.
I följande beräkningsexempel skall visas dels hur formlerna
tillämpas och dels hur förlusterna variera för olika värden på cp 0
och k. Följande förutsättningar gälla:
Torkans dimensioner 12 • 4 • 3 m
Torkväggarnas yta Y = 2 ■ 3 • 12 + 2 • 3 • 4 + 2 • 12 • 4 = 192 m2
Väggkonstruktionens värmegenomgångstal k — 0,3; 0,6; 0,9 kcal/
m2 tim. °C.
Torkgods: 2" furuplank.
Torkningstid T = 5,5 dygn = 16 • 5,5 = 88 tim.
Torkgodsets begynnelsefuktkvot ub = 30 %
Torkgodsets slutfuktkvot us = 10 %
Fuktkvotsdifferens Au = 20 %
Torkgodsets volym före torkning 32 m3
Specifik vikt för fur i torrt tillstånd 0,49 kg/dm3
Volymsvällningskoefficienten för fur 0,12
32000
Träets volym i torrt tillstånd =–= 28500 dm3
1,12
309
