Perspektivritning

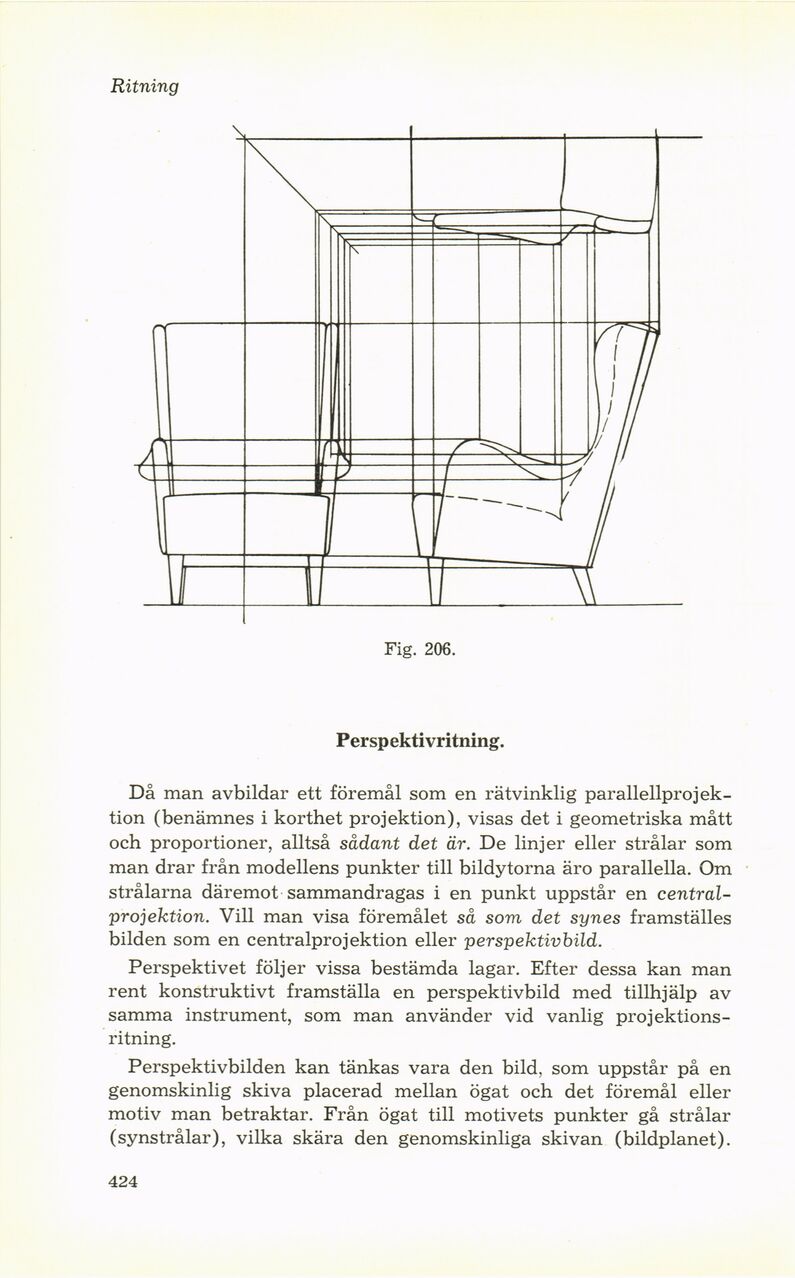

Fig. 206.
Per sp ekti vritning.
Då man avbildar ett föremål som en rätvinklig
parallellprojektion (benämnes i korthet projektion), visas det i geometriska mått
och proportioner, alltså sådant det är. De linjer eller strålar som
man drar från modellens punkter till bildytorna äro parallella. Om
strålarna däremot sammandragas i en punkt uppstår en
central-projektion. Vill man visa föremålet så som det synes framställes
bilden som en centralprojektion eller perspektivbild.
Perspektivet följer vissa bestämda lagar. Efter dessa kan man
rent konstruktivt framställa en perspektivbild med tillhjälp av
samma instrument, som man använder vid vanlig
projektionsritning.
Perspektivbilden kan tänkas vara den bild, som uppstår på en
genomskinlig skiva placerad mellan ögat och det föremål eller
motiv man betraktar. Från ögat till motivets punkter gå strålar
(synstrålar), vilka skära den genomskinliga skivan (bildplanet).
424
