Perspektivritning
Uppritning av bilden tillgår på följande sätt: Motivets ena hörn
ligger i detta fall i bildplanet. Dess höjdmått kunna därför
avsättas på en linje (d) dragen lodrätt från detta hörn. Från dessa
punkter dragas linjer (e) till gränspunkterna. Från
horisontalprojektionens olika punkter dragas linjer (f) i riktning mot
ögon-punkten (synstrålar), och från deras skärningar med B lodräta
linjer ned mot e, där de bestämma bildens utsträckning i sidled.
Uppritningen underlättas om man i ögon- och gränspunkterna
placerar nålar mot vilka linjalen hålles an. Den i fig. 205 visade
byrån är i fig. 216 framställd i perspektiv enligt den här beskrivna
metoden.

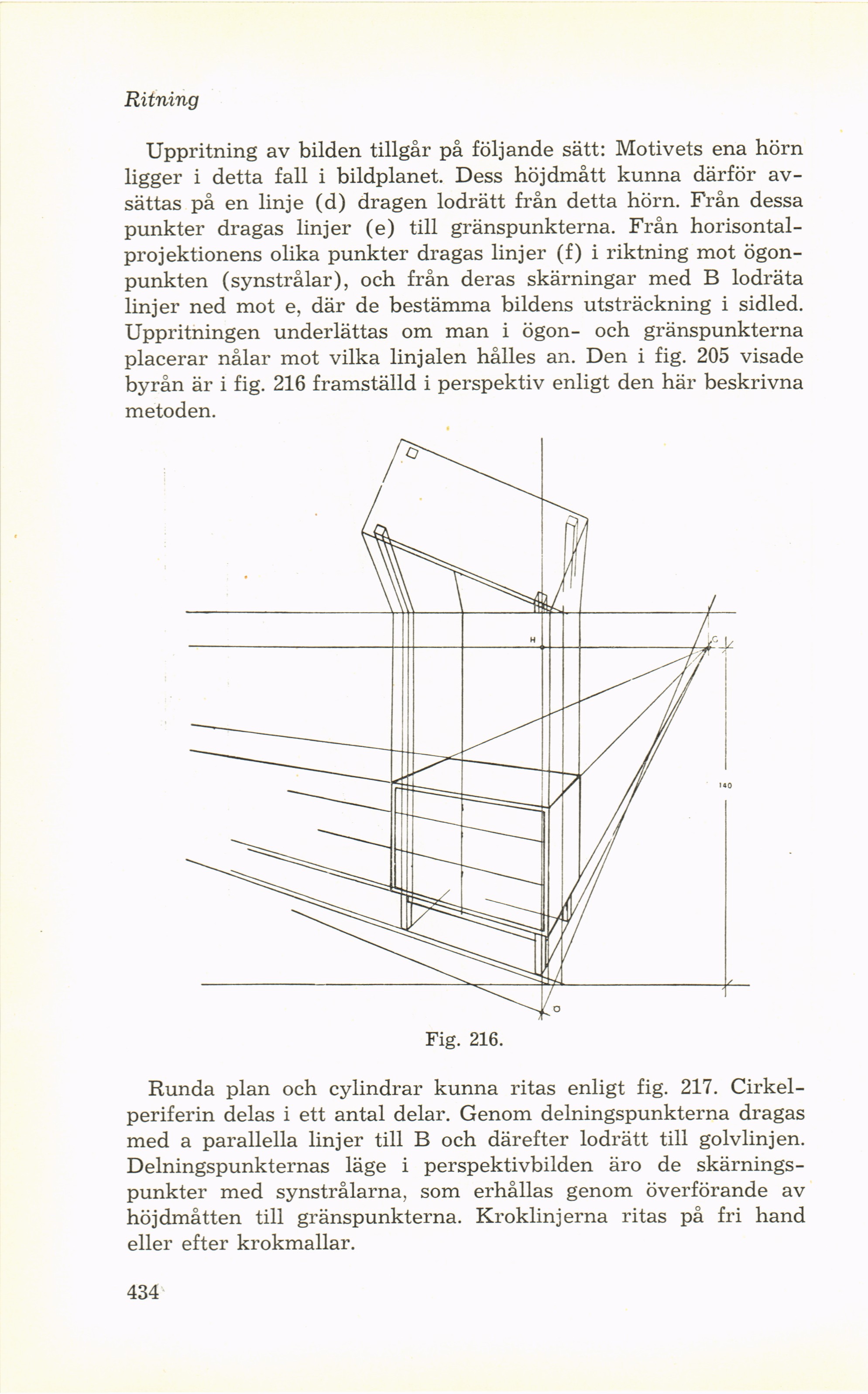

Fig. 216.
Runda plan och cylindrar kunna ritas enligt fig. 217.
Cirkelperiferin delas i ett antal delar. Genom delningspunkterna dragas
med a parallella linjer till B och därefter lodrätt till golvlinjen.
Delningspunkternas läge i perspektivbilden äro de
skärningspunkter med synstrålarna, som erhållas genom överförande av
höjdmåtten till gränspunkterna. Kroklinjerna ritas på fri hand
eller efter krokmallar.
434
