Skisser
På skissen kan angivas huvudsaklig material, ytbehandling och
andra upplysningar, som kunna vara av vikt för en rätt
uppfattning av föremålet. Texten bör dock ej dominera. I en del fall
kan det vara lämpligt att skissen kompletteras med vissa detaljer
i större skala. (Fig. 221.)
Event. kan skissen delvis utföras i färg — t. ex. en projektion —
och åtföljas av prover på material.
Möbelskisser ritas praktiskt taget undantagslöst i skala 1: 10 —
d. v. s. alla mått ritas i en tiondel av sin verkliga storlek —
inredningar och snickerier i skala 1: 20 eller 1: 50. För
möbleringsplaner (fig. 222) kan 1: 50 vara lämpligt.
Genom att alltid använda samma skala till samma slags
ritningar bedömer man lättare former och proportioner och risken
för felbedömning vid beräkning av materialåtgång och
arbetslöner minskas.
Perspektivskisser.
För en lekman är det avsevärt lättare att av en
perspektivritning uppfatta ett föremåls utseende än av en ren
projektionsritning. Även för yrkesmannen kan ett litet kompletterande
perspektiv underlätta tydandet av en ritning eller en detalj därav.
En skiss kan därför ofta med fördel utföras som en kombination
av projektions- och perspektivskiss. En förvaringsmöbel kan t. ex.
visas med fasaderna i projektion och inredningen i perspektiv.
(Fig. 223.)
441

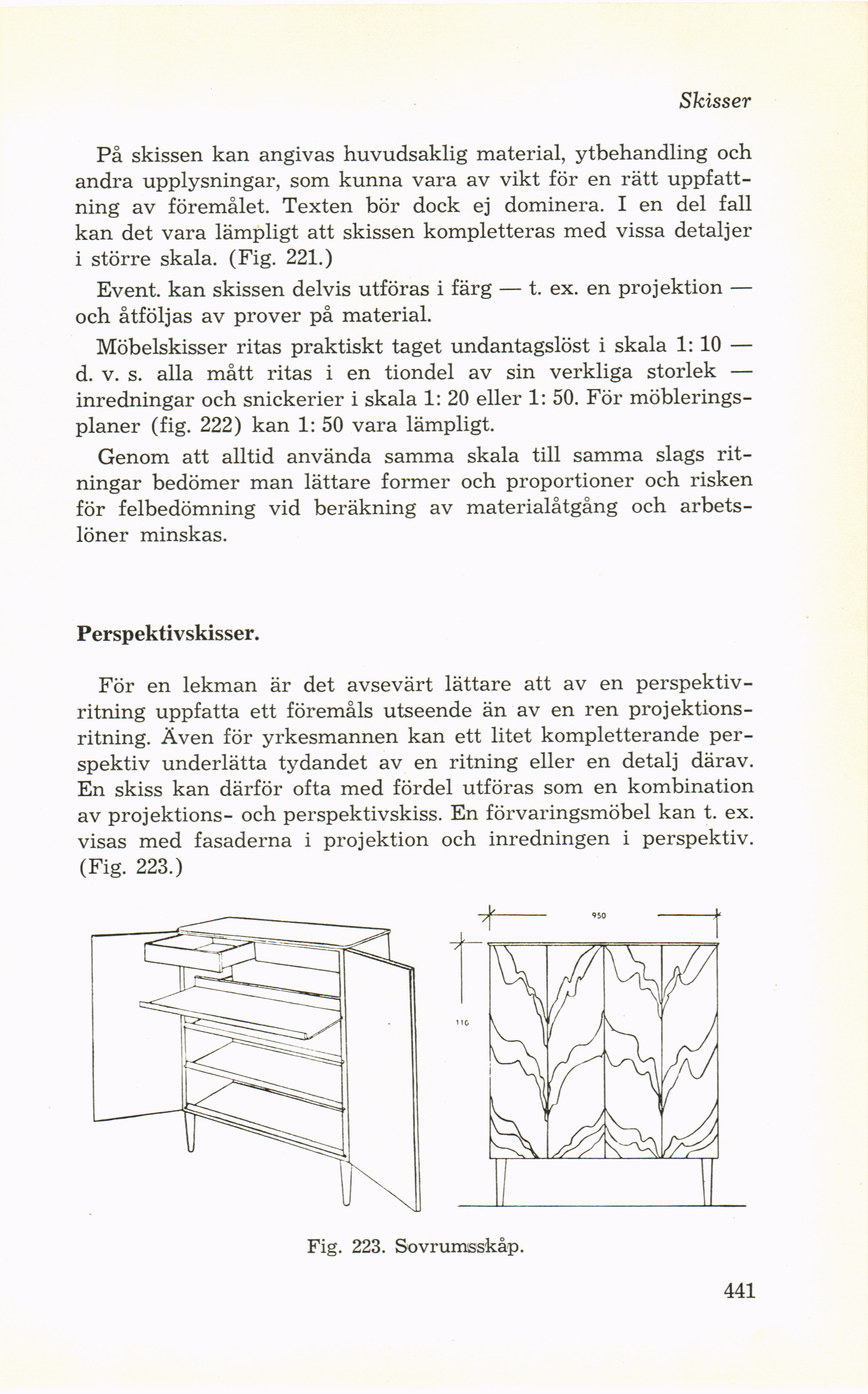

Fig. 223. Sovrumsskåp.
