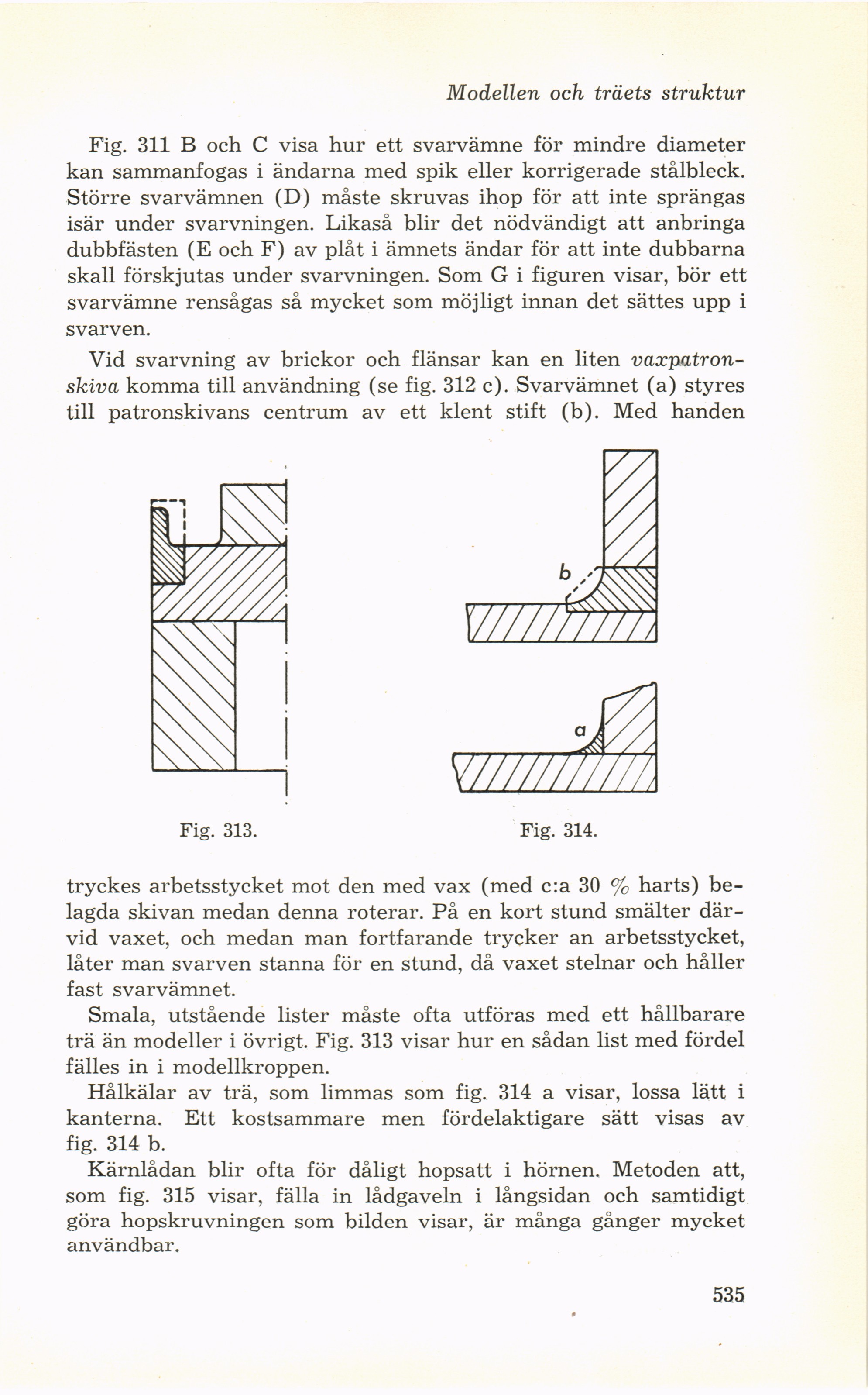

Modellen och träets struktur
Fig. 311 B och C visa hur ett svarvämne för mindre diameter
kan sammanfogas i ändarna med spik eller korrigerade stålbleck.
Större svarvämnen (D) måste skruvas ihop för att inte sprängas
isär under svarfningen. Likaså blir det nödvändigt att anbringa
dubbfästen (E och F) av plåt i ämnets ändar för att inte dubbarna
skall förskjutas under svarvningen. Som G i figuren visar, bör ett
svarvämne rensågas så mycket som möjligt innan det sättes upp i
svarven.
Vid svarvning av brickor och flänsar kan en liten
vaxpatronskiva komma till användning (se fig. 312 c). Svarvämnet (a) styres
till patronskivans centrum av ett klent stift (b). Med handen
tryckes arbetsstycket mot den med vax (med c:a 30 % harts)
belagda skivan medan denna roterar. På en kort stund smälter
därvid vaxet, och medan man fortfarande trycker an arbetsstycket,
låter man svarven stanna för en stund, då vaxet stelnar och håller
fast svarvämnet.
Smala, utstående lister måste ofta utföras med ett hållbarare
trä än modeller i övrigt. Fig. 313 visar hur en sådan list med fördel
fälles in i modellkroppen.
Hålkälar av trä, som limmas som fig. 314 a visar, lossa lätt i
kanterna. Ett kostsammare men fördelaktigare sätt visas av
fig. 314 b.
Kärnlådan blir ofta för dåligt hopsatt i hörnen. Metoden att,
som fig. 315 visar, fälla in lådgaveln i långsidan och samtidigt
göra hopskruvningen som bilden visar, är många gånger mycket
användbar.
Fig. 313.
Fig. 314.
535
