Modellsnickeri
Fig. 329.

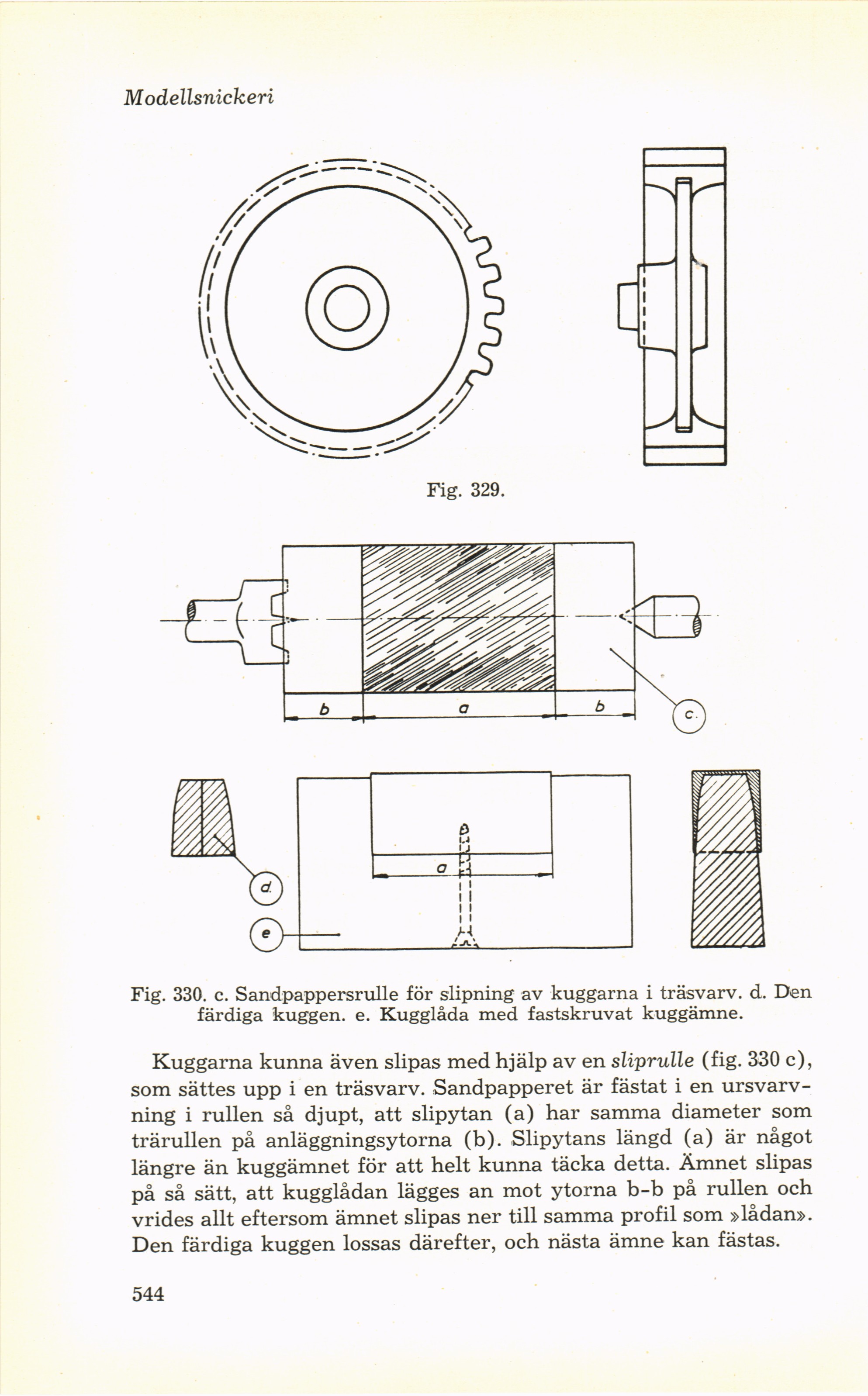

Fig. 330. c. Sandpappersrulle för slipning av kuggarna i träsvarv. d. Den
färdiga kuggen, e. Kugglåda med fastskruvat kuggämne.
Kuggarna kunna även slipas med hjälp av en sliprulle (fig. 330 c),
som sättes upp i en träsvarv. Sandpapperet är fästat i en
ursvarvning i rullen så djupt, att slipytan (a) har samma diameter som
trärullen på anläggningsytorna (b). Slipytans längd (a) är något
längre än kuggämnet för att helt kunna täcka detta. Ämnet slipas
på så sätt, att kugglådan lägges an mot ytorna b-b på rullen och
vrides allt eftersom ämnet slipas ner till samma profil som »lådan».
Den färdiga kuggen lossas därefter, och nästa ämne kan fästas.
